Вертикальный многоступенчатый насос Wilo Helix VE 211-1/16/E/S

В наличии
К сравнению
  • Артикул: 4201566,4171750
  • Модель: Helix VE 211-1/16/E/S
  • Производитель: Wilo
  • Страна производства: Европа
  • Гарантия: 2 года
  • Наличие: Есть в наличии
RUB
243 936
от 9 793 /мес
Купить в кредит
выгодно
?

Обращаем Ваше внимание, что скидки и купоны не распространяются на товары оплаченные в рассрочку.

Купить в рассрочку
Запросить счет

Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями, электродвигателем класса IE4 согласно IEC и с встроенным частотным преобразователем с воздушным охлаждением. Встроенный частотный преобразователь позволяет осуществлять плавную регулировку частоты вращения, давления и ПИД-регулировку.
Способы регулирования
  • «Регулирование частоты вращения»: вручную с помощью красной кнопки или внешних сигналов
  • Постоянное или варьирующееся давление: регулирование давления с помощью датчика, установка заданного значения с помощью красной кнопки или внешних сигналов
  • ПИД-регулирование: регулирование других постоянных величин (температура, расход, давление и т. д.) с помощью датчика, установка заданного значения с помощью красной кнопки или внешних сигналов
Электронный модуль предлагает различные защитные функции. К ним относятся: защита от перегрузки, определение отсутствия воды, повышенного/пониженного сетевого напряжения, высокой температуры окружающей среды, отсутствия фазы, блокировки насоса, короткого замыкания. Сообщения об ошибках выводятся на дисплей.
Вход:
  • In1: вход сигнала датчика 4–20 мА, 0–10 В, 0–20 мА или 2–10 В
  • In2: вход заданного значения 0–20 мА, 0–10 В, 4–20 мА или 2–10 В
Выход:
  • Доступен выход напряжения +24 В с макс. нагрузочной способностью контактов 50 мА
  • Беспотенциальная обобщенная сигнализация неисправности и рабочего состояния
  • Внешний режим ВКЛ./ВЫКЛ. Информационный обмен через инфракрасный порт
  • Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
Вал насоса и вал электродвигателя соединены друг с другом посредством продольно-свертной муфты. Отдельный подшипник качения соединительного элемента гарантирует оптимальное восприятия осевых усилий. Специальные прочно смонтированные проушины для транспортировки облегчают установку насоса.
Насос подходит для водоснабжения, водораспределения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в моечных установках, в системах орошения.
Особенности/преимущества продукции
  • Простое управление и настройка с помощью красной кнопки с функцией блокировки и с помощью экрана
  • Оптимизированная по КПД высокоэффективная гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизированными гидродинамическими параметрами и показателями удаления газа
  • Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
  • Гидравлическая часть с оптимизированными гидродинамическими параметрами и показателями удаления газа
  • Корпус насоса с оптимизированными гидродинамическими параметрами и значением допускаемого кавитационного запаса (NPSH)
  • Удобная для техобслуживания конструкция
  • Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью, (версия EPDM)
Комплект поставки
  • Многоступенчатый высоконапорный центробежный насос Wilo-Helix VE
  • Инструкция по монтажу и эксплуатации
  • Исполнение PN16 с овальными фланцами: контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения
Указания по компоновке
  • Серия Helix VE оснащена стандартным торцовым уплотнением.
  • Для вариантов исполнения насосов PN16 и PN25 имеется возможность заказа в качестве принадлежностей круглых контрфланцев из серого чугуна или высокосортной стали, винтов, гаек и уплотнений.
  • Опционально – вставные IF-модули
  • Датчики доступны в качестве дополнительных принадлежностей
  • Комплекты байпаса доступны в качестве дополнительных принадлежностей

Описание серии

Тип
Электронно регулируемые, нормальновсасывающие многоступенчатые высоконапорные центробежные насосы вертикального исполнения с встроенными подключениями
Применение
  • Водоснабжение и повышение давления
  • Промышленные циркуляционные установки
  • Технологическая вода
  • Контуры охлаждающей воды
  • Установки пожаротушения
  • Моечные установки
  • ирригации
Обозначение
Пример:Helix VE 2202/2-1/16/E/KS
Helix VEВертикальный, многоступенчатый, высоконапорный центробежный насос в линейном исполнении (с электронным управлением)
22Расход в м3
02Количество рабочих колес
2Количество обточенных рабочих колес (опционально)
1Материал изготовления насоса
1 = корпус насоса 1.4301 (AISI 304)
гидравлическая часть 1.4307 (AISI 304L)
2 = корпус насоса 1.4409 (AISI 316L)
гидравлическая часть 1.4404 (AISI 316L)
3 = корпус насоса EN-GJL-250 (катафорезное покрытие)
гидравлическая часть 1.4307 (AISI 304L)
4 = моноблочный корпус насоса EN-GJL-250 (с катафорезным покрытием)
гидравлическая часть 1.4307 (AISI 304L);
[только Helix VE 22.. и выше]
16Максимальное рабочее давление в бар
16 = 16 бар (фланец PN 16)
25 = 25 бар (фланец PN 25)
EВид уплотнения
E = EPDM
V = FKM
KСкользящие торцовые уплотнения в виде картриджа
SЗащита муфты располагается на одной линии с всасывающим и напорным патрубком насоса.
M13Только при 1~ (переменный ток)
предварительно установленный режим работы при поставке
M13 = режим 1 или 3 (ручное или дистанционное управление)
M2 = режим 2 (режим регулирования давления)
Особенности/преимущества продукции
  • Многоступенчатый высококачественный насос из нержавеющей стали с регулируемой частотой вращения, гидравликой 2D/3D и стандартным электродвигателем
  • Оптимизированная конструкция для удобства управления, транспортировки и установки с ручками для переноски, фонарем и регулируемыми свободными фланцами
  • Удобный в использовании дисплей с технологией «красная кнопка» и полнотекстовым меню
  • Вставные IF-модули для быстрого обмена данными с системой управления зданием
  • Быстрое техническое обслуживание благодаря инновационным скользящим торцевым уплотнениям в виде картриджа и проставкам
  • Низкая стоимость жизненного цикла благодаря новой конструкции Helix.
Технические характеристики
  • Минимальный индекс эффективности (MEI) ≥ 0,7
  • Электроподсоединение:
    • 3~ 50 Гц: 400 В +/-10%
    • 3~ 60 Гц: 380 В +/-10%
    • 3~ 60 Гц: 480 В +/-10%
  • Диапазон температуры перекачиваемых жидкостей:
    • Helix VE 2 – 16 (EPDM): от -30 до 120 °C (130 °C по запросу)
    • Helix VE 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от ‐-15 до 90 °C
    • Helix VE22 – 52 (EPDM): от -20 до 120 °C (130 °C по запросу)
    • Helix VE22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от -15 до 90 °C (от -30 до 120 °C с уплотнением из EPDM по заказу)
  • Макс. рабочее давление: 16/25 бар
  • Класс защиты: IP 55
  • Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по запросу)
  • Доступные модели:
    • Helix VE 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic по запросу)
    • Helix VE 22 – 52: PN 16 и PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
Оснащение/функции
  • Рабочие колеса, ведущие колеса и ступенчатый корпус из нержавеющего материала
Материалы
Helix VE 2, 4, 6, 10, 16:
Стандартная версия
  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
  • Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
  • Вал из нержавеющей стали 1.4301 (AISI 304) или1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцовым уплотнением 1.4404 (316L)
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)
Для агрессивных перекачиваемых жидкостей
  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404 (316L)
  • Корпус насоса из нержавеющей стали 1.4404 (316L)
  • Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцовым уплотнением 1.4404 (316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Трубный кожух из нержавеющей стали 1.4404 (316L)
Helix VE 22, 36, 52:
Стандартная версия
  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из нержавеющей стали или серого чугуна EN-GJL 250 с катафорезным покрытием, свободный фланец из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
  • Вал из нержавеющей стали 1.4301 (AISI 431)
  • Втулка под скользящим торцовым уплотнением 1.4404 (316L)
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)
Для агрессивных перекачиваемых жидкостей
  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 (316L)
  • Корпус насоса: все соприкасающиеся с перекачиваемой жидкостью части из нержавеющей стали 1.4409 (316L); свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix VE 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
  • Опорная рама из нержавеющей стали 1.4301 (AISI 304)
  • Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцовым уплотнением 1.4404 (316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Напорный кожух из нержавеющей стали 1.4404 (316L)
Комплект поставки
  • Многоступенчатый высоконапорный центробежный насос Helix VE
  • Инструкция по монтажу и эксплуатации
  • Helix VE 2 – 16 (исполнение PN16 с овальными фланцами): контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

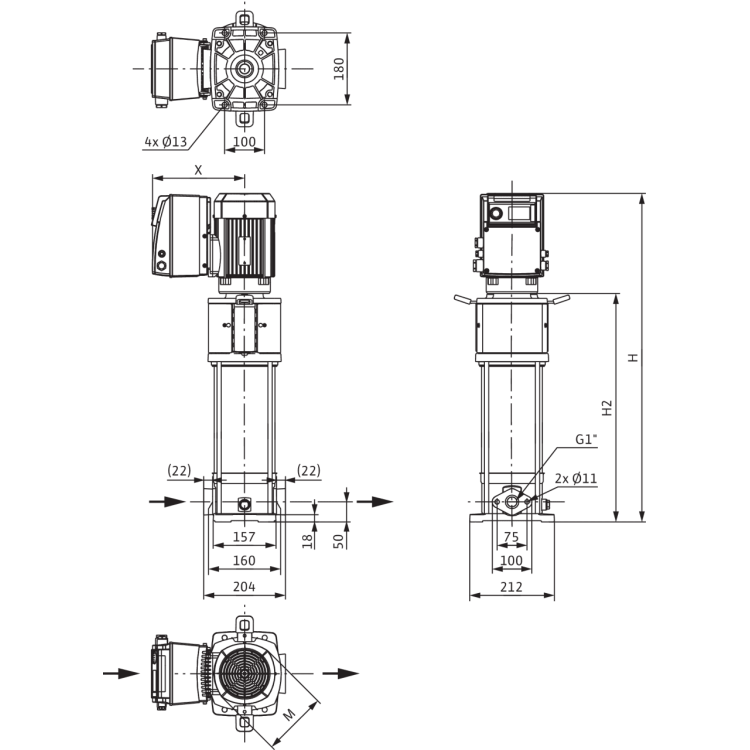

  • Размеры/вес
  • Вес, кг
    • 42
  • Материалы
  • Вал насоса
    • 1.4301 [AISI304]
  • Корпус насоса
    • 1.4301 [AISI304]
  • Механическое уплотнение
    • Q1BE3GG
  • Рабочее колесо
    • 1.4307 [AISI304L]
  • Статическое уплотнение
    • EPDM
  • Данные для заказа
  • Вес (брутто), кг
    • 48
  • Вес (нетто), кг
    • 42
  • Вид упаковки
    • Картон
  • Высота (брутто), мм
    • 600
  • Высота (нетто), мм
    • 820
  • Длина (брутто), мм
    • 1200
  • Длина (нетто), мм
    • 356
  • Изделие
    • Wilo
  • Количество на один слой, шт
    • 1
  • Количество на поддон, шт
    • 1
  • Номер EAN
    • 4048482593302
  • Свойства упаковки
    • Транспортировочная упаковка
  • Тип
    • Helix VE 211
  • Цвет
    • Зелено-серебристый
  • Ширина (брутто), мм
    • 400
  • Ширина (нетто), мм
    • 212
  • Мотор
  • Класс изоляции
    • F
  • КПД электродвигателя ηm 100% , %
    • 86,5
  • КПД электродвигателя ηm 50% , %
    • 85,7
  • КПД электродвигателя ηm 75% , %
    • 86,5
  • Номинальная мощность электродвигателя P2, кВт
    • 1.5
  • Номинальный ток 3~380 V, 60 Hz I, А
  • Номинальный ток 3~400 В, 50 Гц IN, А
    • 3.8
  • Номинальный ток 3~460 V, 60 Hz I, А
    • 3.3
  • Подключение к сети
    • 3~380/400/460 В, 50/60 Гц
  • Потребляемая мощность P1, кВт
    • 1.79
  • Степень защиты
    • IP 55
  • Мощность
  • Максимальное рабочее давление pмакс, бар
    • 16
  • Температура окружающей среды, макс. T, °C
    • 50
  • Температура перекачиваемой жидкости T, °C
    • -30...+120
  • Минимальный индекс эффективности (MEI)
  • Минимальный индекс эффективности (MEI)
    • ≥ 0.70
  • Подключения
  • Номинальный диаметр овального фланца
    • G 1
  • Уровень номинального давления (на стороне всасывания) PN
    • PN 16
  • Уровень номинального давления (с напорной стороны) PN
    • PN 16
