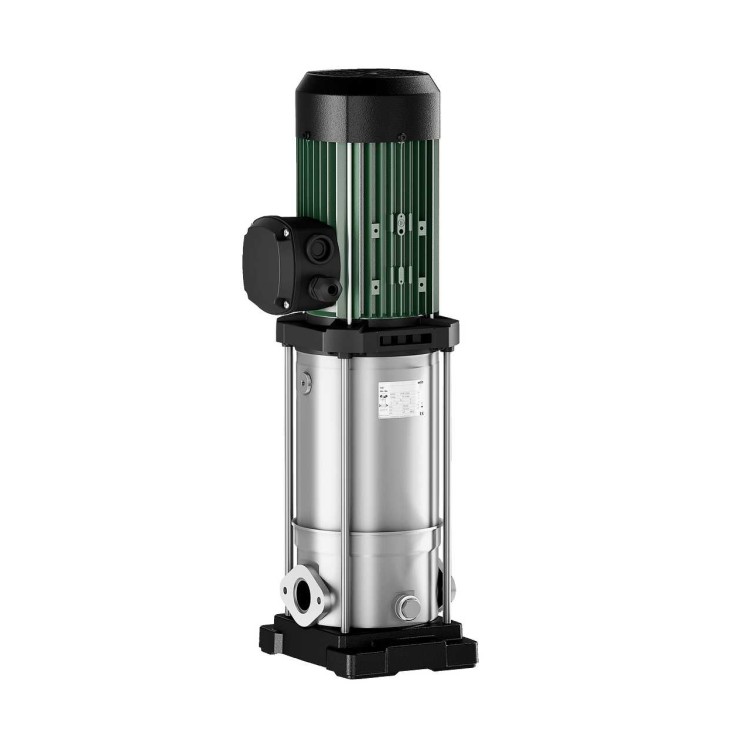

Вертикальный многоступенчатый насос WILO Medana CV1-L.1004-1/E/E/10O

Тип

Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями.

Применение

• Водоснабжение и повышение давления
• Промышленные циркуляционные установки
• Технологическая вода
• Закрытые контуры охлаждения
• Установки пожаротушения
• Моечные установки
• Ирригация
• Использование дождевой воды

Оснащение/функция

• Насос в инлайн-исполнении со сквозным валом электродвигателя/насоса
• Гидравлика и корпус насоса из нержавеющей стали 1.4301 (AISI 304)
• Овальное фланцевое соединение
• Двигатель переменного тока или трехфазный электродвигатель
• Однофазный электродвигатель, оснащенный конденсатором со встроенной защитой электродвигателя от перегрева (в том числе автоматическая функция повторного включения)

Расшифровка наименования

Технические характеристики

• Подключение к сети 1~230 В (±10 %), 50 Гц, со встроенной защитой электродвигателя от перегрева

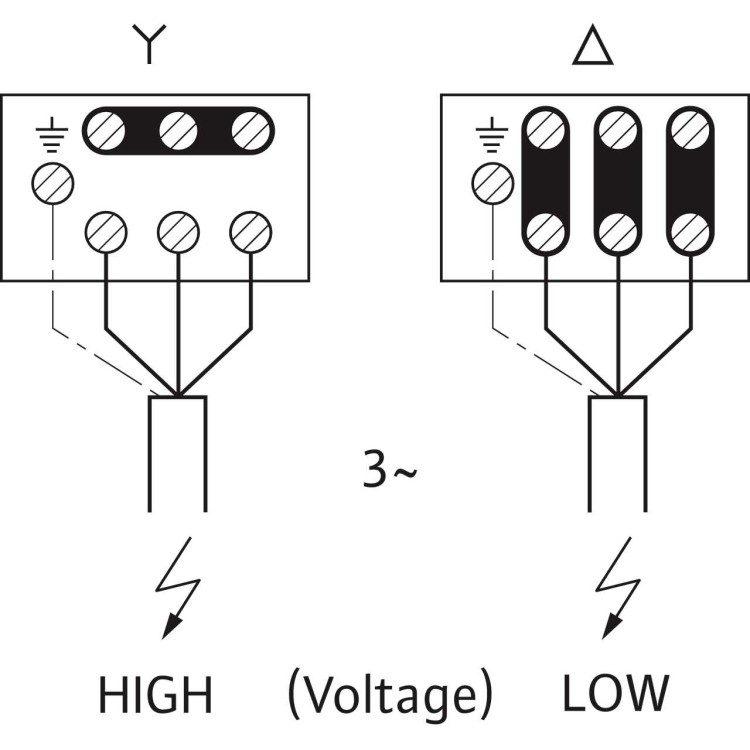

• Подключение к сети до 4 кВт 3~230 В (±10 %), 50 Гц (Δ), 400 В (±10 %), 50 Гц (Y)
• Подключение к сети до 4 кВт 3~265 В (±10 %), 60 Гц (Δ), 460 В (±10 %), 60 Гц (Y)
• Подключение к сети до 4 кВт 3~220 В (±10 %), 60 Гц (Δ), 380 В (±10 %), 60 Гц (Y)
• Подключение к сети до 5,5 кВт 3~400 В (±10 %), 50 Гц (Δ), 690 В (±10 %), 50 Гц (Y)
• Подключение к сети до 5,5 кВт 3~ 460 В (±10 %), 60 Гц (Y)
• Подключение к сети до 5,5 кВт 3~380 В (±10 %), 60 Гц (Δ), 660 В (±10 %), 60 Гц (Y)
• Опционально доступна защита электродвигателя для электродвигателей 3~. Эта опция требуется для применения с внешним частотным преобразователем.
• Класс защиты IP55
• Температура перекачиваемой жидкости от –20 до +120 °C
• Температура окружающей среды: от –15 °C до +50 °C (другие диапазоны температур по запросу)
• Макс. рабочее давление 10 бар или макс. 16 бар, в зависимости от типа
• Макс. входное давление 6 бар или макс. 10 бар, в зависимости от типа

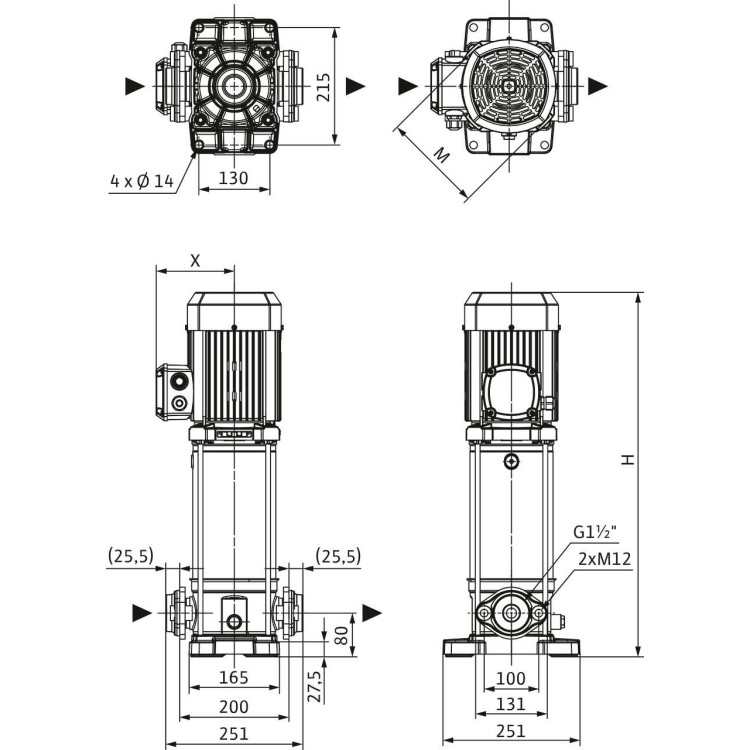

• Номинальный диаметр подсоединений к трубопроводам G1", G1¼", G1½" или G2", в зависимости от типа

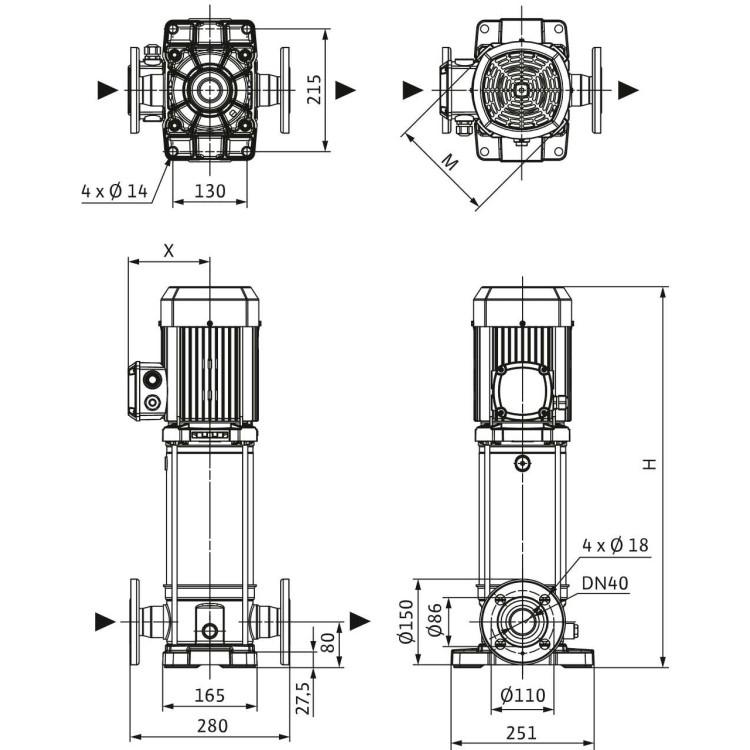

• Фланец круглой формы DIN или соединение Victaulic доступны по запросу
• Допуск для питьевой воды для насосов с компонентами, находящимися в контакте с перекачиваемой средой, из нержавеющей стали (исполнение EPDM)

Материалы

• Рабочие колеса из нержавеющей стали 1.4301 (AISI 304)
• Секции, нержавеющая сталь 1.4301 (AISI 304)
• Вал из нержавеющей стали 1.4301 (AISI 304)
• Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
• Рабочие колеса насоса, секционные камеры, вал и корпус насоса из нержавеющей стали 1.4404 (AISI 316L) по запросу. Корпус насоса из стали 1.4404 (AISI 316L) доступен только с фланцем круглой формы DIN
• Фундаментная рама насоса EN-GJL-250 (с катафорезным покрытием)
• Уплотнение EPDM (опционально FKM)
• Торцевое уплотнение, графит В/карборунд
• опора из карбида вольфрама/оксида алюминия

Тип

Многоступенчатый нормальновсасывающий вертикальный высоконапорный центробежный насос в инлайн-исполнении.

Состояние поставки

• Многоступенчатый вертикальный насос Wilo-Medana CV1-L
• Овальные ответные фланцы из нержавеющей стали Rp 1 – Rp 2" с соответствующими винтами, гайками и уплотнениями
• Инструкция по монтажу и эксплуатации
