Скважинный насос Wilo TWI 06.50-03-DM-C

  • Артикул: 6075257,6043466
  • Модель: TWI 06.50-03-DM-C
  • Производитель: Wilo
  • Страна производства: Европа
  • Гарантия: 2 года
  • Наличие: Под заказ



Полностью погружной многоступенчатый насос для перекачивания технической и питьевой воды (допуск ACS) с радиальными или полуосевыми рабочими колесами в секционном исполнении для вертикального и горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии трехфазный электродвигатель для прямого или звездообразного треугольного пуска с заполнением водогликолевой смесью или питьевой водой. Герметичный электродвигатель с обмоткой с изолирующей лакировкой, пропиткой смолой или возможностью перемотки изоляцией ПВХ, а также с самосмазывающимися подшипниками. Охлаждение электродвигателя осуществляется перекачиваемой средой. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом.
Комплект поставки:
  • Погружной насос с соединительным кабелем и допуском ACS
  • Инструкция по монтажу и эксплуатации





Описание серии

Тип
Многоступенчатый погружной насос 6" в исполнении со стяжными лентами для вертикального или горизонтального монтажа
Применение
  • для водоснабжения, в т.ч. снабжения питьевой водой, из скважин и цистерн
  • Снабжение хозяйственной водой
  • для использования в системах водоснабжения коммунального хозяйства, для полива и орошения
  • Повышение давления
  • Снижение уровня воды
  • для перекачивания воды промышленного использования
  • для перекачивания воды без длинноволокнистых и абразивных примесей
Обозначение

Например:

Wilo-Sub TWI 6.18-04-C-SD
TWI погружной насос
6 Диаметр гидравлической части в дюймах ["]
18 Номинальная подача [м3/ч]
04 Число cекций гидравлической части
C Обозначение поколения насоса
I Корпус электродвигателя из стали 1.4571, подключение электродвигателя через плоский штекер
SD Тип пуска: Без обозначения = прямой пуск, SD = пуск «звезда-треугольник»

Особенности/преимущества продукции
  • Продолжительный срок службы благодаря использованию коррозионностойкой нержавеющей стали, опция: сталь марки V4A
  • Сертифицировано ACS для применения в системах снабжения питьевой водой
  • Высокий уровень гибкости в исполнении 4-, 6-, 8- и 10-дюймовой серии

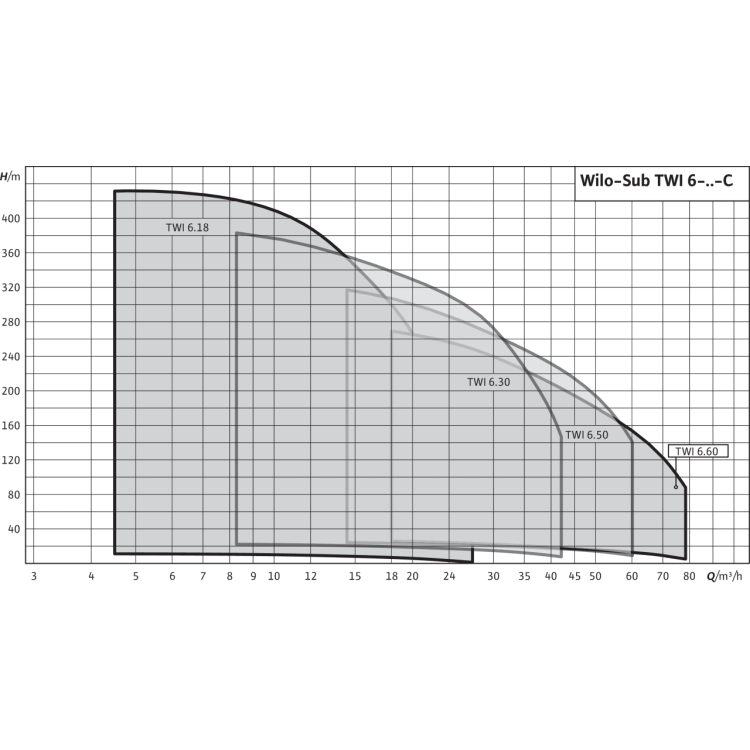

  • Широкий диапазон производительности от 1 до 250 м3/ч
Оснащение/функции
  • многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
  • Встроенный обратный клапан
  • Муфта в соответствии с NEMA
  • Трехфазный электродвигатель
  • Герметизированные электродвигатели
  • Электродвигатели с возможностью перемотки
Технические характеристики
  • Минимальный индекс эффективности (MEI) ≥ 0,4
  • Подключение к сети: 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Температура перекачиваемой жидкости: 3-30 °C
  • Минимальное течение на моторе:
    • Герметично залитые электродвигатели: 0,08 - 0,16 м/с
    • Электродвигатели с возможностью перемотки (SD-R): 0,1‐0,5 м/с (в зависимости от типа)
  • Макс. содержание песка: 50 г/м3
  • Макс. количество пусков: 20/ч
  • Макс. глубина погружения:
    • Герметично залитые электродвигатели: 350 м
    • Электродвигатели с возможностью перемотки: 100 м
  • Класс защиты: IP 68
  • Подсоединение к напорному патрубку: Rp 2½ ‐ Rp 3
Материалы
  • Корпус гидравлической системы: нержавеющая сталь 1.4301
  • Рабочие колеса: нержавеющая сталь 1.4301
  • Вал гидравлической системы: нержавеющая сталь 1.4057
  • Корпус электродвигателя: EN-GJL или нержавеющая сталь 1.4301
  • Вал электродвигателя: нержавеющая сталь 1.4305 или 1.4301
Описание/конструкция
Погружной насос с допуском ACS для вертикального или горизонтального монтажа.

Гидравлическая часть
Многоступенчатый погружной насос с муфтой NEMA 4" или 6" и радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, соприкасающиеся с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель
Трехфазный электродвигатель с прямым пуском и пуском по схеме «звезда-треугольник». Полностью герметизированный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, или электродвигатель с возможностью перемотки, обмотка с изоляцией из ПВХ, самосмазывающиеся подшипники, наполнение водогликолевой смесью.

Охлаждение
Охлаждение электродвигателя осуществляется перекачиваемой средой. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Напорный кожух
Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. Стандартное исполнение насоса внутри напорного кожуха - без обратного клапана. Максимальное входное давление составляет 10 бар.
Определение параметров
  • Для этих агрегатов режим всасывания невозможен!
  • Агрегат во время эксплуатации должен целиком находиться в воде!
Комплект поставки
  • Гидравлическая часть в полном сборе с электродвигателем
  • Соединительный кабель длиной 4/5/10 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x2,5 мм2 или 4x4 мм2)
  • Инструкция по монтажу и эксплуатации
Опции
  • Гидравлические элементы из нержавеющей стали 1.4401
  • Электродвигатель из нержавеющей стали 1.4401, 1.4408 или 1.4571
  • Исполнение 60 Гц
  • Пуск «звезда-треугольник»
  • Электродвигатель с возможностью перемотки
  • Электродвигатель с возможностью перемотки, заполненный питьевой водой
  • Конфигурация агрегатов для особых исполнений
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.



  • Материалы
  • Вал насоса
    • 1.4057 [AISI431]
  • Вал электродвигателя
    • 1.4305
  • Данные для заказа
  • Вес (брутто), кг
    • 64.4
  • Вес (нетто), кг
    • 38.6
  • Вид упаковки
    • Ящик
  • Высота (брутто), мм
    • 370
  • Высота (нетто), мм
    • 148
  • Длина (брутто), мм
    • 1800
  • Длина (нетто), мм
    • 1254
  • Изделие
    • Wilo
  • Количество на один слой, шт
    • 1
  • Количество на поддон, шт
    • 1
  • Номер EAN
    • 4048482540078
  • Свойства упаковки
    • Транспортировочная упаковка
  • Тип насоса
    • TWI 6.50-03-C
  • Цвет
    • Серебристый
  • Ценовая группа
    • PG6
  • Ширина (брутто), мм
    • 255
  • Ширина (нетто), мм
    • 148
  • № арт. для охлаждающих кожухов Для вертикального монтажа (B)
    • 6041892
  • № арт. для охлаждающих кожухов Для горизонтального монтажа (D)
    • 6042355
  • Агрегат
  • Вес, прим. m, кг
    • 38.60
  • Макс. глубина погружения, м
    • 350

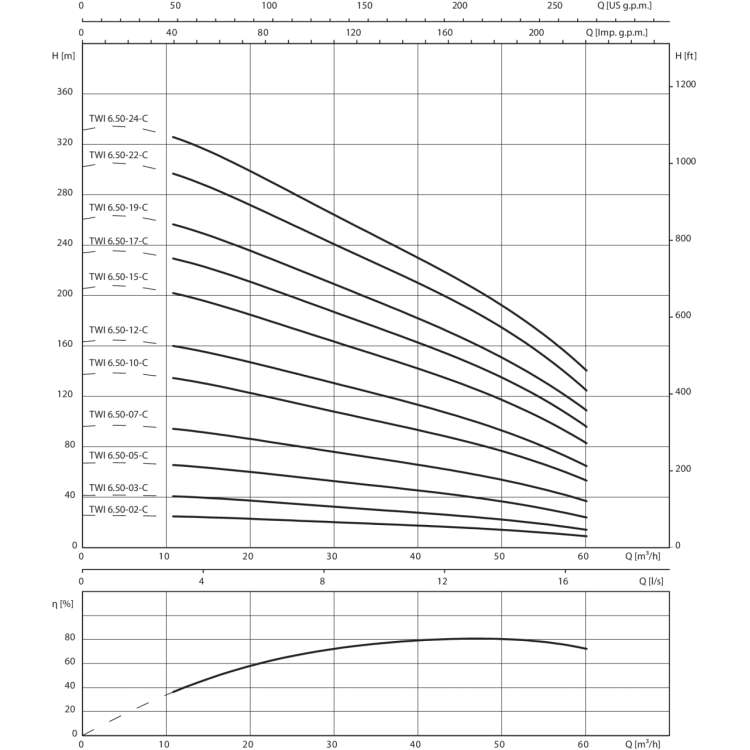

  • Макс. напор Hmax, м
    • 40
  • Макс. расход Qmax, м3/ч
    • 60
  • Макс. содержание песка ρ, г/м3
    • 50
  • Макс. частота включений, 1/ч
    • 20
  • Максимальное рабочее давление pmax, бар
    • 40
  • Минимальный индекс эффективности (MEI)
    • ≥ 0.40
  • Напорный патрубок
    • Rp 3
  • Стандарт подключения
    • EN 1092-2
  • Степень защиты
    • IP 68
  • Температура перекачиваемой жидкости T, ºС
    • +3...+30
  • Фланцы (по EN 1092-2) PN
    • PN 10/16/25/40
  • Данные мотора
  • Диаметр электродвигателя Ø
  • Длина соединительного кабеля, м
  • Класс изоляции
    • B
  • Мин. скорость потока на моторе v,  м/с
    • 0.10
  • Номинальная мощность электродвигателя P2, кВт
    • 5.5
  • Номинальный ток IN, А
    • 13.70
  • Подключение к сети
    • 3~400 В, 50 Гц
  • Сечение кабеля, мм2
    • 4G1,5
  • Число полюсов
    • 2
  • Материал
  • Корпус насоса
    • 1.4301 [AISI304]
  • Корпус электродвигателя
    • 1.4301
  • Рабочее колесо
    • 1.4301 [AISI304]
