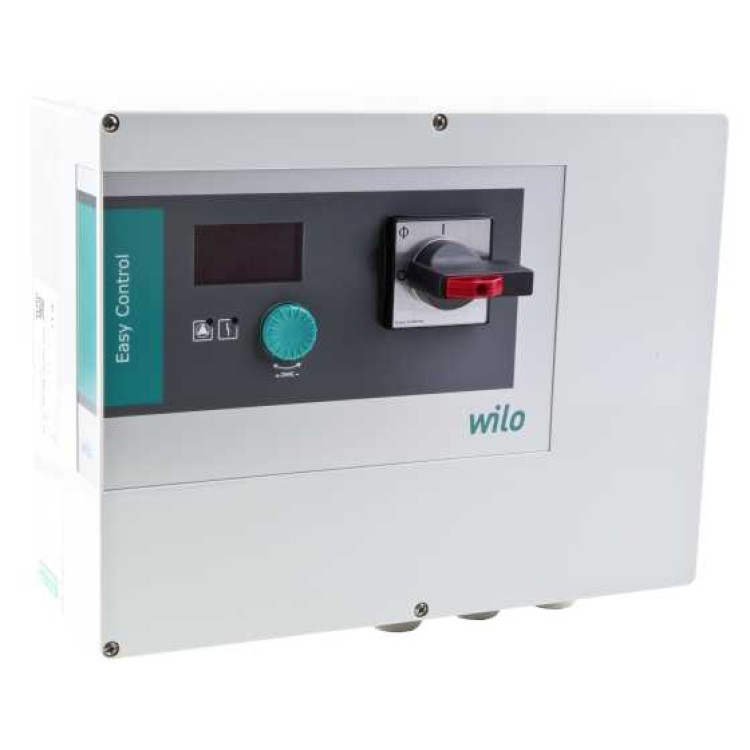

Прибор управления Wilo EC-L-3x12A-DOL-MT34-WM


96808 р.
  • Нашли дешевле? Получите скидку!

  • Производитель: Wilo
  • Артикул: 2543230
  • Модель: EC-L-3x12A-DOL-MT34-WM
  • Гарантия: 2 года
  • Наличие: Есть в наличии

Описание изделия

Прибор с микроконтроллером для зависящего от уровня управления двумя погружными насосами с помощью аналоговых или цифровых датчиков сигналов. Отдельные параметры вводятся через символьное меню с помощью кнопки управления.



Функции

  • Два различных режима работы для обширной области применения:
    • Режим работы «Опорожнение»: Используется для опорожнения канализационных колодцев
    • Режим работы «Заполнение»: Используется для заполнения водяных резервуаров и цистерн
  • Регулируемая защита от перегрузки
  • Датчик контроля температуры обмотки электродвигателя
  • Функция «Pump Kick»
  • Регулируемое время задержки выключения
  • Автоматическая смена работы насосов
  • Оптимизация времени работы
  • Резервный насос
  • Автоматическое переключение при неисправности
  • Контроль направления вращения
  • Сигнализация о наводнении с функцией принудительного включения насосов
  • Защита от сухого хода
  • Накопитель неисправностей для 10 сообщений об ошибке, включая вид неисправности



Оснащение

  • Индикация актуального рабочего состояния, данных и неисправностей на ЖК-дисплее и посредством светодиодов
  • Управление через символьное меню
  • Главный выключатель
  • Настройка рабочих параметров и управление с помощью кнопки управления
  • Дистанционный доступ посредством ModBus
  • Встроенный зуммер аварийной сигнализации
  • Режим работы «Ex» для загрузки предварительных настроек для применения во взрывоопасных зонах/с взрывоопасными средами



Входы

  • 1 точный аналоговый входа 4-20 мА для системы регулирования уровня при помощи датчика уровня
  • 3 цифровых входа для системы контроля уровня с поплавковым выключателем (макс. 2 насоса)
  • 1 цифровой вход для сигнализации недостатка уровня воды с поплавковым выключателем (защита от сухого хода)
  • 1 цифровой вход для сигнализации затопления с поплавковым выключателем (сигнализация о наводнении)
  • 3 входа для системы контроля обмотки с биметаллическим датчиком температуры, подсоединение датчиков PTC невозможно!
  • 3 входа для подсоединения датчиков влажности (например: утечка камеры электродвигателя или контроль камеры уплотнений)
  • 1 цифровой вход для внешнего вкл./выкл. для дистанционного включения и выключения автоматического режима



Выходы

  • 1 беспотенциальный контакт для обобщенной сигнализации рабочего состояния (SBM)
  • 1 беспотенциальный контакт для обобщенной сигнализации неисправности (SSM)
  • 1 беспотенциальный контакт для раздельной сигнализации рабочего состояния (EBM) для каждого насоса
  • 1 беспотенциальный контакт для раздельной сигнализации неисправности (ESM) для каждого насоса
  • 1 аналоговый выход 0–10 В вывода фактического значения уровня



Технические характеристики

  • Подключение к сети: 1~220-230 В, 50/60 Гц или 3~380-400 В, 50/60 Гц
  • Макс. номинальная мощность P2 на каждый насос: 4 кВт
  • Макс. расчетный ток IN на каждый насос: 12 A
  • Тип включения: прямое
  • Управляющее напряжение: 24 В пост. тока
  • Температура окружающей среды/рабочая температура: от –30 до +50 °C
  • Температура хранения: от –30 до +60 °C
  • Макс. относительная влажность воздуха: 90 %, без конденсации
  • Материал корпуса: Поликарбонат, устойчивый к УФ-лучам
  • Класс защиты: IP54
  • Электрическая безопасность: Степень загрязнения II



Определение параметров

Внимание! Датчики сигналов предоставляются заказчиком. Приборы управления не защищены от взрыва и могут использоваться только вне взрывоопасной зоны.

Датчики сигналов во взрывоопасных зонах должны подключаться искробезопасной электрической цепью, например, через барьер Зенера или взрывозащищенное разделительное реле. Возможно прямое подсоединение насосов во взрывоопасных зонах!

Ваши преимущества

  • Эксплуатационная надежность управления и контроля одного или двух насосов за счет различных функций контроля и оповещения
  • Гибкое измерения уровня заполнения с помощью датчика уровня, пневмоколокола или поплавковых выключателей
  • Повышенная безопасность установки при управлении насосами во взрывоопасных зонах за счет расширения функций контроля (с помощью аппаратного и программного обеспечения) при угрозе взрыва
  • Простое управление посредством символьного, буквенно-цифрового меню и технологии красной кнопки
  • Вызов данных о рабочем состоянии в любое время и повышенный комфорт за счет интеграции в системы дистанционного контроля посредством Modbus или опционально посредством GSM
  • Универсальная установка. Универсальное подключение к сети для однофазного или трехфазного тока и широкого диапазона рабочих температур от -30 °C до +60 °C
  • Универсальное применение для водоснабжения и отвода сточных вод – даже во взрывозащищенных зонах
  • Расширенная раздельная сигнализация для рабочего состояния и неисправности, опционально также для сбоя электропитания
  • Дополнительная безопасность эксплуатации благодаря раздельному определению уровня для наводнения и защиты от сухого хода

Оснащение/функция

Функции

  • Два различных режима работы для обширной области применения:
    • Режим работы «Опорожнение»: Используется для опорожнения канализационных колодцев
    • Режим работы «Заполнение»: Используется для заполнения водяных резервуаров и цистерн
  • Регулируемая защита от перегрузки
  • Датчик контроля температуры обмотки электродвигателя
  • Функция «Pump Kick»
  • Регулируемое время задержки выключения
  • Автоматическая смена насосов (при использовании прибора управления для 2 или 3 насосов)
  • Оптимизация времени работы (при использовании прибора управления для 2 или 3 насосов)
  • Резервный насос (при использовании прибора управления для 2 или 3 насосов)
  • Автоматическое переключение при неисправности (при использовании прибора управления для 2 или 3 насосов)
  • Контроль направления вращения
  • Сигнализация о наводнении с функцией принудительного включения насоса(-ов)
  • Защита от сухого хода
  • Накопитель неисправностей для 10 сообщений об ошибке, включая вид неисправности



Оснащение

  • Индикация актуального рабочего состояния, данных и неисправностей на ЖК-дисплее и посредством светодиодов
  • Управление через символьное меню
  • Настройка рабочих параметров и управление с помощью кнопки управления
  • Главный выключатель (в зависимости от исполнения)
  • Дистанционный доступ посредством ModBus
  • Встроенный зуммер аварийной сигнализации
  • Режим работы Ex для загрузки предварительных настроек для применения во взрывоопасных зонах

Расшифровка наименования

Например:

Wilo-Control EC-L 1x12A-T34-DOL-WM-EMS-IPS

Control

Прибор управления

EC

Серия Easy Control

L

Исполнение «Lift» для применения при подъеме воды

1

Количество подключаемых насосов

12A

Макс. номинальный ток на каждый насос

T34

Подключение к сети: M = 1~220–230 В, 50/60 Гц, T4 = 3~380–400 В, 50/60 Гц, 34 = линейное напряжение, напр., 380–400 В

DOL

Тип пуска: Прямой пуск

WM

Тип монтажа: настенный монтаж

EMS

Без главного выключателя

IPS

Внутренний датчик давления для непосредственного подключения пневмоколокола

Технические характеристики

  • Подключение к сети: 1~220–230 В, 50/60 Гц или 3~380–400 В, 50/60 Гц
  • Максимальная номинальная мощность P2 на каждый насос: 4 кВт
  • Макс. расчетный ток IN на каждый насос: 12 A
  • Тип включения подсоединенных насосов: прямое
  • Управляющее напряжение: 24 В пост. тока
  • Температура окружающей среды / рабочая температура: от –30 до +50 °C
  • Температура хранения: от –30 до +60 °C
  • Макс. относительная влажность воздуха: 90 %, без конденсации
  • Материал корпуса: Поликарбонат, устойчивый к УФ-лучам
  • Класс защиты: IP54
  • Электрическая безопасность: Степень загрязнения II

Описание/конструкция

Прибор управления с микроконтроллером для зависящего от уровня управления одним, двумя или тремя погружными насосами с помощью аналоговых или цифровых датчиков сигналов. Отдельные параметры вводятся через символьное меню с помощью кнопки управления.



Входы

  • 1 аналоговый прецизионный вход 4 – 20 мА для контроля уровня при помощи датчика уровня для управления 1…3 насосами
  • 2 (для 1 насоса) или 3 (для 2 насосов) цифровых входа для системы регулирования уровня при помощи поплавкового выключателя
  • 1 цифровой вход для сигнализации недостатка уровня воды с поплавковым выключателем (защита от сухого хода)
  • 1 цифровой вход для сигнализации затопления с поплавковым выключателем (сигнализация о наводнении)
  • 1 вход для системы регулирования уровня при помощи пневмоколокола (только для варианта исполнения «IPS»)
  • 1 или… 3 входа* для системы контроля температуры обмотки биметаллическими датчиками температуры. Подсоединение датчиков PTC невозможно!
  • 1 или… 3 входа* для подсоединения датчиков влажности (например, утечка камеры электродвигателя или контроль камеры уплотнений)
  • 1 цифровой вход для внешнего вкл./выкл. для дистанционного включения и выключения автоматического режима



Выходы

  • 1 беспотенциальный контакт для обобщенной сигнализации рабочего состояния (SBM)
  • 1 беспотенциальный контакт для обобщенной сигнализации неисправности (SSM)
  • 1 беспотенциальный контакт для раздельной сигнализации рабочего состояния (EBM) для каждого насоса
  • 1 беспотенциальный контакт для раздельной сигнализации неисправности (ESM) для каждого насоса
  • 1 аналоговый выход 0 – 10 В для вывода фактического значения уровня



* В зависимости от макс. количества подключаемых насосов!

Серия

Прибор управления Control EC-L

Характеристики

Технические характеристики
Control без частотного преобразователя
Артикул 2543230
Высота H 200 mm
Длина L 150 mm
Изделие Wilo
Класс защиты IP54
Макс. номинальный ток I 12.0 A
Макс. число задействуемых насосов 3
Масса m 3.20 kg
Мин. номинальный ток I 1.0 A
Напряжение электросети U 220/230/380/400 B
Подключение к сети 1~220 V, 50/60 Hz
Тип включения Прямой пуск от сети (DOL)
Фаза 1
Частота тока f 50 Гц
Ширина W 370 mm
Информация о размещении заказа
Артикул 2543230
Изделие Wilo
Масса m 3.20 kg
Обозначение изделия EC-L-3x12A-DOL-MT34-WM
Установка Настенный монтаж
Эксплуатационные параметры
Макс. температура окружающей среды 50 °C
Макс. температура хранения 60 °C
Мин. температура окружающей среды -30 °C
Мин. температура хранения -30 °C
Материалы
Материал корпуса PC
