Погружной насос для сточных вод Wilo MTC40F16.15/7/3-400-50

  • Артикул: 2081261
  • Модель: MTC40F16.15/7/3-400-50
  • Производитель: Wilo
  • Страна производства: Европа
  • Гарантия: 2 года
  • Наличие: Есть в наличии
RUB
57 515
от 2 817 /мес
Купить в кредит
выгодно
?

Обращаем Ваше внимание, что скидки и купоны не распространяются на товары оплаченные в рассрочку.

Купить в рассрочку
Запросить счет

Полностью погружной дренажный насос для сточных вод с внешним режущим механизмом для вертикальной установки в погруженном состоянии, для перекачивания сточных вод с фекалиями. Агрегат полностью выполнен из серого чугуна, уплотнение со стороны насоса выполнено из карбида кремния (SiC/SiC). Напорный патрубок с горизонтальным патрубком напорного слива и резьбовым соединением. Электродвигатель насоса с сухим ротором в исполнении для однофазного или трехфазного тока с масляной камерой с встроенной, автоматически работающей защитой электродвигателя от перегрева и соединительным кабелем длиной 10 м. Исполнение для однофазного тока с поплавковым выключателем и конденсаторной коробкой с штекером с защитным контактом. Трехфазное исполнение со свободными концами кабеля. Сертификат взрывозащиты отсутствует у всех агрегатов.

Описание серии

Тип
Погружной насос для отвода сточных вод с внешним режущим механизмом для длительного режима работы для стационарной и мобильной установки в погруженном состоянии.
Применение
Перекачивание следующих сред:
  • сточные воды с фекалиями;
  • предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций;
  • загрязненная вода;
Обозначение
например:Wilo-Drain MTC 32F55.13/66Ex
MTMacerator Technology (режущий механизм)
CИсполнение из серого чугуна
32Номинальный диаметр напорного патрубка [мм]
FФорма рабочего колеса
55Макс. напор [м]
13Макс. подача [м3/ч]
66Мощность P2 [кВт] (= значение/10 = 6,6 кВт)
ExСо взрывозащитой согласно ATEX
AС поплавковым выключателем и штепсельной вилкой с защитным контактом
Особенности/преимущества продукции
  • Высокопрочное исполнение из серого чугуна
  • Внешний режущий механизм
  • Уплотнение со стороны перекачиваемой жидкости со скользящим торцовым уплотнением
  • Камера уплотнений заполненная маслом
  • Продольно герметичный ввод кабеля
Технические характеристики
  • Электроподключение к сети: 1~230 В, 50 Гц (только MTC 40) и 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Режим работы в непогруженном состоянии: S2–15 мин или S3 30 %
  • Класс защиты: IP 68
  • Класс нагревостойкости изоляции изоляции: F
  • Температура перекачиваемой жидкости: 3…40 °C (MTC 40: 3…35 °C)
  • Длина кабеля: 10 м
Оснащение/функции
  • Внешний режущий механизм
  • Контроль температуры обмотки с помощью встроенного биметаллического датчика
Описание/конструкция
Погружной насос для отвода сточных вод с внешним режущим механизмом в виде блочного агрегата, для стационарной и мобильной установки в погруженном состоянии и в длительном режиме работы.
Гидравлическая часть
Горизонтальный напорный патрубок для резьбового/фланцевого подсоединения или фланцевого подсоединения в зависимости от типа. Применяются открытые многоканальные рабочие колеса.
Электродвигатель
Применяются электродвигатели с поверхностным охлаждением в однофазном исполнении (только MTC 40) и трехфазном исполнении для прямого пуска. Отвод тепла передается непосредственно в окружающую среду через корпус электродвигателя. Электродвигатели могут работать в погруженном состоянии в длительном режиме работы (S1), а в непогруженном состоянии — в кратковременном (S2) или повторно-кратковременном режиме (S3).
Электродвигатели оснащены датчиками контроля температуры обмотки. Контроль температуры обмотки защищает электродвигатель от перегрева. В соответствии со стандартом для этих целей применяются биметаллические датчики.
В зависимости от типоразмера электродвигатель может быть дополнительно оснащен внешним электродом для контроля камеры уплотнений. Электрод сигнализирует о проникновении воды в камеру уплотнений через уплотнение со стороны перекачиваемой жидкости.
Кабель электропитания в соответствии со стандартом со свободными концами, длиной 10 м, продольно герметичный. Исполнение «А» оснащено поплавковым выключателем и штепсельной вилкой с защитным контактом.
Уплотнение
Между электродвигателем и гидравлической частью находится камера уплотнений. Она заполнена белым медицинским вазелиновым маслом и защищает электродвигатель от проникновения в него перекачиваемой жидкости через уплотнение со стороны насоса. В зависимости от типа электродвигателя уплотнение со стороны насоса и электродвигателя выполнено разными способами:
  • MTC 32F33.17 и ...39.16: со стороны перекачиваемой жидкости установлено скользящее торцовое уплотнение, а со стороны электродвигателя – два радиальных уплотнения вала
  • MTC 32F22.17, ...26.17, ...49.17 и ...55.13: два независимо работающих торцовых уплотнения
  • MTC 40: два независимо работающих торцовых уплотнения
Материалы
  • Корпус электродвигателя: EN-GJL-200 или EN-GJL-250
  • Корпус гидравлической системы: EN-GJL-250
  • Рабочее колесо: EN-GJL-HB175, EN-GJS-500 или EN-GJL-250
  • Вал: Нержавеющая сталь 1.0503, 1.7225 или 1.4021
  • Режущий механизм: Нержавеющая сталь 1.4112, абразит/1.4034 или X102CrMo17K4
  • Уплотнение со стороны насоса: SiC/SiC
  • Уплотнение со стороны электродвигателя:
    • MTC 40: Оксид алюминия/карбид кремния
    • MTC 32F16.17, MTC 32F22.17 и MTC 32F26.17: SiC/SiC
    • MTC 32F33.17 и MTC 32F39.16: NBR
    • MTC 32F49.17 и MTC 32F55.13: Графит/керамика
  • Статическое уплотнение: NBR
Комплект поставки
  • Насос
  • Соединительный кабель длиной 10 м со свободным концом
  • Исполнение А с подключенным поплавковым выключателем и штепсельной вилкой с защитным контактом
  • Инструкция по монтажу и эксплуатации
Принадлежности

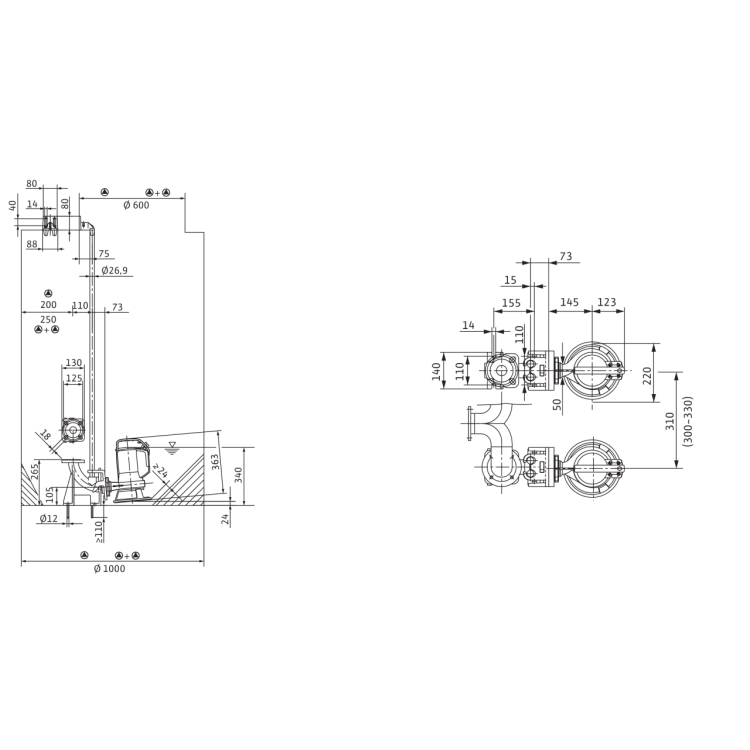

  • Устройство погружного монтажа или опора насоса
  • Цепи
  • Приборы управления, реле и штекеры
  • Крепежные комплекты с анкерной стяжкой

  • Материалы
  • Вал насоса
    • 1.4021 [AISI420]
  • Данные для заказа
  • Вес (брутто), кг
    • 23
  • Вес (нетто), кг
    • 20
  • Вид упаковки
    • Картон

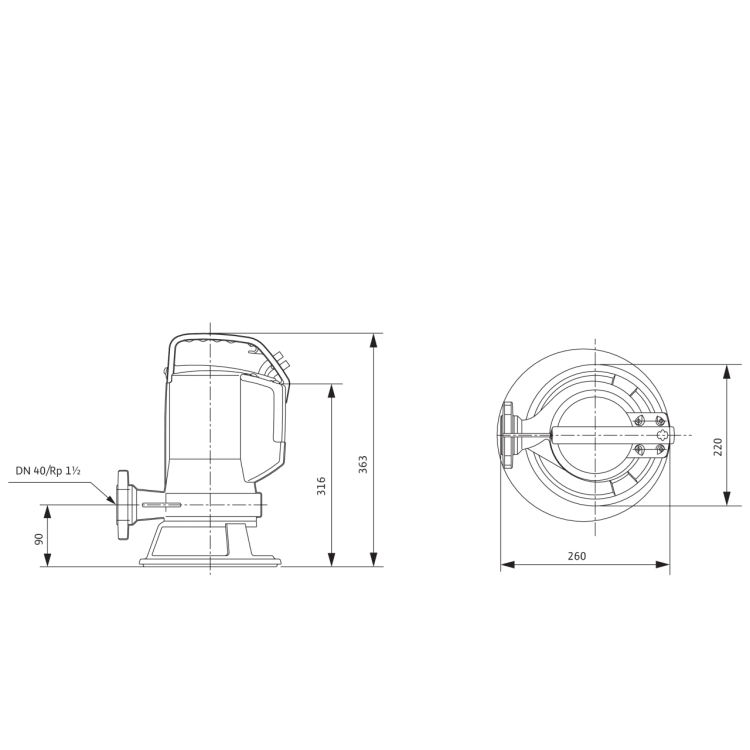

  • Высота (брутто), мм
    • 395
  • Высота (нетто), мм
    • 363
  • Длина (брутто), мм
    • 300
  • Длина (нетто), мм
    • 280
  • Изделие
    • Wilo
  • Количество на один слой, шт
    • 1
  • Количество на поддон, шт
    • 1
  • Номер EAN
    • 4016322928577
  • Свойства упаковки
    • Транспортировочная упаковка
  • Тип насоса
    • MTC 40F16.15/7
  • Цвет
    • зеленый
  • Ценовая группа
    • PG8
  • Ширина (брутто), мм
    • 260
  • Ширина (нетто), мм
    • 220
  • Агрегат
  • Вес, прим. m, кг
    • 20
  • Макс. глубина погружения, м
  • Макс. напор Hmax, м
    • 16
  • Макс. расход Qmax, м3/ч
    • 15
  • Максимальное рабочее давление pmax, бар
    • 1.8
  • Напорный патрубок
    • Rp 1½/DN 40
  • Оптимальный напор Hopt, м
    • 11
  • Оптимальный расход Qopt, м3/ч
  • Режим работы (в непогруженном состоянии)
    • -
  • Режим работы (в погруженном состоянии)
    • S1
  • Стандарт подключения
    • EN 1092-2
  • Степень защиты
    • IP 68
  • Температура перекачиваемой жидкости T, ºС
    • +3 ... +35
  • Фланцы (по EN 1092-2) PN
    • PN 10
  • Оснащение/функции
  • Взрывозащита
  • Защита электродвигателя
    • WSK
  • Поплавковый выключатель
    • -
  • Кабель
  • Длина соединительного кабеля, м
    • 10 м
  • Сечение кабеля
    • 4G1
  • Тип кабеля
    • H07RN-F
  • Тип соединения кабеля
    • Неразъемный
  • Тип штекера
    • -
  • Данные мотора
  • Допустимый перепад напряжения, В
    • ±10
  • Класс изоляции
    • F
  • Коэффициент мощности cos φ
    • 0.65
  • Макс. частота включений, 1/ч
    • 50
  • Номинальная мощность электродвигателя P2, кВт
    • 0.7
  • Номинальная частота вращения n, об /мин
    • 2,900
  • Номинальный ток IN, А
    • 2.5
  • Подключение к сети
    • 3~400 В, 50 Гц
  • Потребляемая мощность P1, кВт
    • 1.2
  • Рекомендованная частота включений
    • 25
  • Тип пуска
    • Прямой
  • Число полюсов
    • 2
  • Материал
  • Корпус насоса
    • EN-GJL-250
  • Корпус электродвигателя
    • EN-GJL-250
  • Рабочее колесо
    • EN-GJL-250
  • Режущий механизм
    • X102CrMo17KU/Sint C43 DIN 30910-4
  • Скользящее торцевое уплотнение
    • SiC/SiC
  • Статическое уплотнение
    • NBR
  • Уплотнение со стороны электродвигателя
    • AL/SiC
