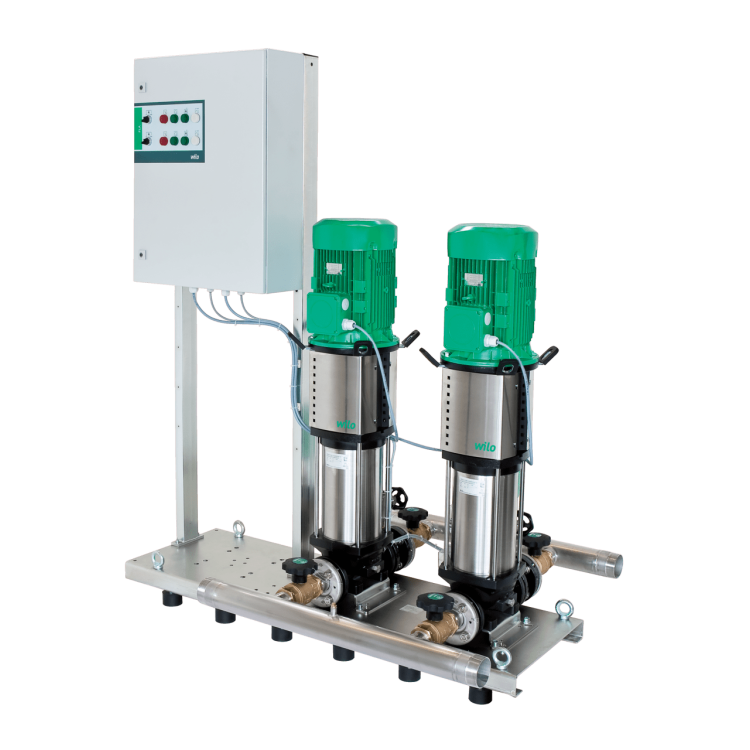

Насосная станция Wilo FLA-2 Helix V 2207 PN16


1053488 р.
  • Нашли дешевле? Получите скидку!

  • Производитель: Wilo
  • Страна производства:
    Европа
  • Артикул: 2534436
  • Модель: FLA-2 Helix V 2207 PN16
  • Гарантия: 2 года
  • Наличие: Под заказ

Информацию по данному товару Вы можете уточнить по телефонам:

8 495 215-06-55
8 800 333-12-09

Описание изделия

Установка повышения давления с непрямым подключением и автоматическая компактная установка со сдвоенным насосом, представляющая собой дублирующее исполнение однонасосной установки для пожаротушения.
Комплектация:
Два (2) нормальновсасывающих многоступенчатых высоконапорных центробежных насоса в вертикальном исполнении. Рабочие и ведущие колеса, а также ступенчатый корпус из нержавеющей стали.
Вся высокоэффективная серия Helix оснащается удобным в обслуживании скользящим торцовым уплотнением (X-Seal) кассетной конструкции и стандартным уплотнением. Гибкий дизайн промежуточного корпуса обеспечивает непосредственный доступ к скользящему торцевому уплотнению. Стандартизированные электродвигатели IE2, 3-фазные, 2-полюсные.
Мембранный напорный бак (объем 8 л), система накопительных трубопроводов с всасывающей и напорной стороны для каждого насоса: обратный клапан, запорные арматуры с всасывающей и напорной стороны (в открытом состоянии опломбированы), манометр, манометрический переключатель для автоматического управления установкой.
В серийном исполнении с защитой насоса без вспомогательной энергии, посредством отбора минимальных объемов через байпас.
Прибор управления FLA для установок пожаротушения согл. DIN14462. Интегрирован в корпус из листовой стали.
Дублирующее исполнение прибора управления без взаимного блокирования, т.е. две полноценные, автономно работающие системы управления с отдельными линиями питания, управляющие одним насосом. Объем функций и соответствие в контексте DIN14462 подтверждены согласно отчету о проверке TÜV.
Комплектация насоса с одной системой управления:
Встроенное реле электродвигателя, предназначенное только для сигнализации неисправностей. В тестовом режиме реле электродвигателя активировано.
Переключатель Ручной режим-Автоматический режим. В автоматическое режиме управление насосом осуществляется от манометрического переключателя, возможно расширение системы до макс. 8 датчиков (последовательное подключение), например, внешнего включения/выключения, датчиков предельных значений и т.д. (более 8 датчиков - по запросу). Все сигналы датчиков, которые могут привести к пуску насоса, контролируются на обрыв провода и короткое замыкание.
Установка с программируемым таймером для регулярных пробных пусков.
Реле защиты от сухого хода, напр., для подключения поплавкового датчика отсутствия воды в накопительных резервуарах WILO FLA, электродов, манометрических переключателей и т.д. Состояние отсутствия воды сопровождается только сигнализацией неисправности. В функциональном режиме контроль отсутствия воды активирован.
С сигнальными лампами готовности к работе (зеленая), насос ВКЛ. (зеленая), неисправности (красная), запроса насоса (белая), а также беспотенциальными контактами готовности к работе, общей неисправности (возможна подача общего сигнала) и насос ВКЛ.
В контексте основополагающих требований директивы 2004/108/ЕС (электромагнитная совместимость) подходит для применения в промышленных и жилых сферах.
Установка смонтирована на фундаментной раме, готова к подключению к электросети и внешней системе трубопроводов.
Заказчик должен обеспечить, чтобы на каждом стенном гидранте не превышалось давление истечения в 8 бар и давление покоя в 12 бар.

Описание серии

Тип
Установка повышения давления для устройств пожаротушения с непосредственным подсоединением согласно DIN 14462.
С двумя вертикальными высоконапорными центробежными насосами из нержавеющей стали с сухим ротором
Применение
Автоматизированная система водоснабжения для установок пожаротушения с настенными гидрантами типа «F» в жилых, производственных и общественных зданиях, гостиницах, больницах, торговых центрах, а также в офисных и промышленных зданиях
Обозначение
Пример:Wilo- FLA – 2 Helix V 2204 PN10
FLAУстановки пожаротушения
2Количество насосов
Helix VСерия насосов
22Номинальная подача [м3/ч]
04Число секций насоса
PN10Диапазон регулирования давления: до 10 бар (в зависимости от типа насоса)
Особенности/преимущества продукции
  • Надежная установка, в которую входят 2 высоконапорных центробежных насоса из нержавеющей стали Helix FIRST V или MVI, соответствующие требованиям DIN 1988 и DIN 14462
  • Абсолютная надежность эксплуатации двухнасосных установок благодаря 100 %-ному резервированию
  • Простая настройка и надежность эксплуатации благодаря устройству управления FLA
  • Предварительно отрегулированный дроссельный клапан на напорной стороне насоса обеспечивает защиту насоса при незначительном расходе
Технические характеристики
  • Подключение к сети 3~ 400 В, 50 Гц
  • Температура перекачиваемой жидкости макс. 50 °C
  • Рабочее давление 10 или 16 бар
  • Входное давление из накопительного резервуара < 1 бар
  • Номинальный внутренний диаметр для подсоединения с напорной стороны R 2" - DN 125
  • Номинальный внутренний диаметр для подсоединения на стороне всасывания Rp 2"- DN 125
  • Класс защиты устройства управления IP 54
Оснащение/функции
  • 2 насоса серии Helix FIRST V 16, 22, 36, 52 или MVI 70, оснащенные электродвигателями IE2
  • Автоматическое управление насосами с помощью устройства управления FLA
  • Детали, контактирующие с перекачиваемой жидкостью, устойчивы к воздействию коррозии
  • Опорная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
  • Система трубопроводов из нержавеющей стали 1.4301
  • Шаровой запорный кран редуктора или кольцевая задвижка на стороне всасывания и напорной стороне каждого насоса
  • Обратный клапан с напорной стороны
  • Дроссельный клапан из нержавеющей стали 1.4571 на стороне всасывания каждого насоса
  • Манометрический выключатель с напорной стороны
  • Манометр с напорной стороны
  • Мембранный напорный бак 8 л, PN 16, расположенный на напорной стороне
  • Принадлежности: Приемный резервуар с естественной вентиляцией в соответствии с DIN 14462, со свободным выпускным отверстием в соответствии с EN 13077, тип AB в соответствии с DIN EN 1717
Описание/конструкция
  • Опорная рама: из гальванически оцинкованной стали, с регулируемыми по высоте виброгасителями, обеспечивающими хорошую изоляцию корпусного шума; другие исполнения – по запросу
  • Система трубопроводов: комплектная система трубопроводов из нержавеющей стали 1.4301, пригодная для подсоединения трубопроводов из любых обычно применяемых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления FLA
  • Насосы: Насосы серии Helix FIRST V 16, 22, 36, 52 и MVI 70; все компоненты насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали / EN-GJL-250 с катафорезным покрытием. Подробнее о насосе см. в разделе каталога «Высоконапорные центробежные насосы»
  • Арматура: На обратном клапане каждого насоса имеется дроссельный игольчатый клапан из нержавеющей стали 1.4571 для обратной подачи объемного расхода через байпас в приемный резервуар. Все дроссельные клапаны и запорная арматура уплотнены и предохранены от непредусмотренной регулировки. Насосы оборудованы автоматическими клапанами вентиляции на верхней стороне гидравлической части.
  • Мембранный напорный резервуар 8 л/PN 16, установлен со стороны конечного давления. В целях осмотра и проверки оснащен специальной проточной арматурой, которая обеспечивает перекрытие и опорожнение мембранного напорного резервуара
  • Манометрический выключатель: манометрический выключатель размещен со стороны конечного давления, для активации центрального FLA-регулятора
  • Индикация давления: посредством манометра (ø 63 мм) со стороны конечного давления; дополнительная цифровая индикация рабочего давления и установочных параметров FLA-регулятора
  • Прибор управления/регулятор: в серийном исполнении установка оснащена специальным FLA-регулятором
Материалы
  • Рабочие колеса, диффузоры, ступенчатый корпус из нержавеющей стали 1.4307
  • Корпус насоса из серого чугуна EN-GJL-250 с катафорезным покрытием
  • Вал из нержавеющей стали 1.4057
  • 1.4404 защитная втулка вала
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Система трубопроводов из нержавеющей стали 1.4301
Комплект поставки
  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации

Характеристики

Размеры/вес
Вес, кг 623
Материалы
Вал насоса 1.4057 [AISI431]
Корпус насоса EN-GJL-250 (с катафорезным покрытием )
Механическое уплотнение Q1Q1E3GG
Рабочее колесо 1.4307 [AISI304L]
Статическое уплотнение EPDM
Мотор
Допустимый перепад напряжения, В ±10
Класс изоляции F
КПД электродвигателя ηm 100% , % 90,6
КПД электродвигателя ηm 50% , % 88,9
КПД электродвигателя ηm 75% , % 90,5
Номинальная мощность электродвигателя P2, кВт
Номинальный ток 3~400 В, 50 Гц IN, А 15.60
Подключение к сети 3~400 В, 50 Гц
Степень защиты IP 55
Мощность
Кол-во рабочих насосов 1
Количество резервных насосов 1
Макс. температура перекачиваемой жидкости T, °C 50
Максимальное рабочее давление pмакс, бар 16
Номинальные внутренние диаметры трубы на стороне всасывания RPS R 3
Номинальные внутренние диаметры трубы с напорной стороны RPD R 3
Температура окружающей среды, макс. T, °C 40
Число секций 7
