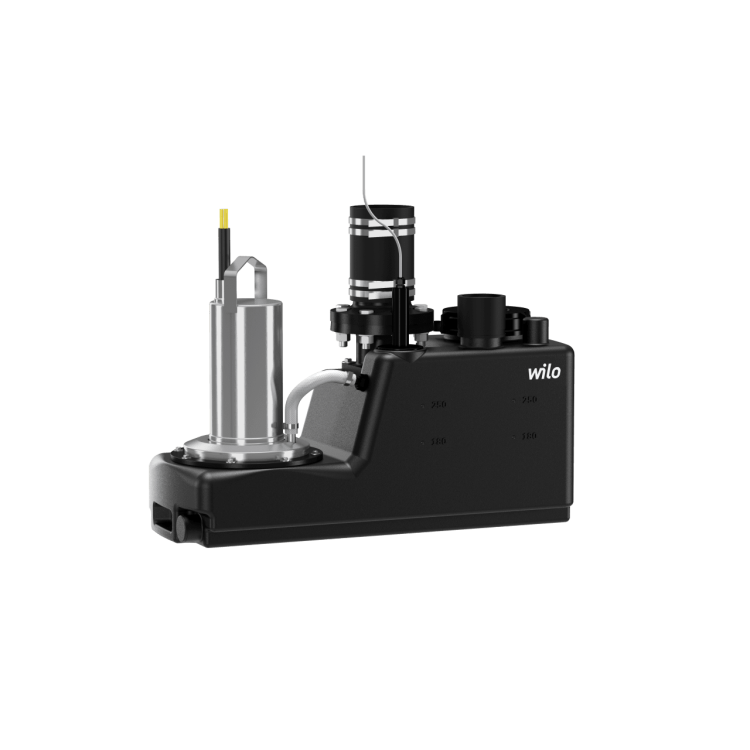

Напорная установка отвода сточной воды Wilo WILO DRAINLIFT S1/6M-RV

  • Артикул: 2544876,2520947
  • Модель: WILO DRAINLIFT S1/6M-RV
  • Производитель: Wilo
  • Страна производства: Европа
  • Наличие: Под заказ
211 046

Готовая к подсоединению, полностью затапливаемая автоматическая напорная установка для отвода сточных вод в виде однонасосной установки. Электродвигатель насоса с сухим ротором в однофазном исполнении с корпусом из нержавеющей стали и датчиком контроля температуры обмотки электродвигателя. Газо- и водонепроницаемый сборный резервуар из пластмассы с наклонным дном для предотвращения образования отложений и гарантии надежной эксплуатации, подводящими патрубками на выбор и системой контроля уровня с поплавковым выключателем. Прибор управления с микропроцессорным управлением с

  • светодиодными индикаторами для индикации рабочего состояния и сообщений о неисправности;
  • регулируемым временем задержки выключения;
  • встроенной и энергонезависимой аварийной сигнализацией;
  • 1 беспотенциальным контактом для подсоединения обобщенной сигнализации неисправности (SSM)
Комплект поставки:
  • Готовая к подсоединению напорная установка для отвода сточных вод с прибором управления и штекером
  • 1 уплотнение для приточного трубопровода DN 100
  • 1 кольцевая ножовка для подвода DN 100
  • 1 обратный клапан DN 80

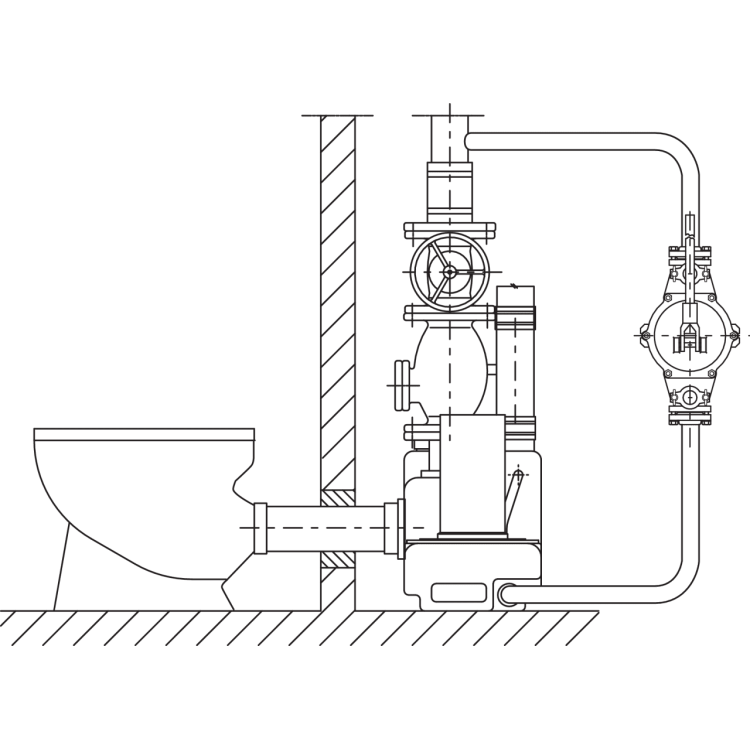

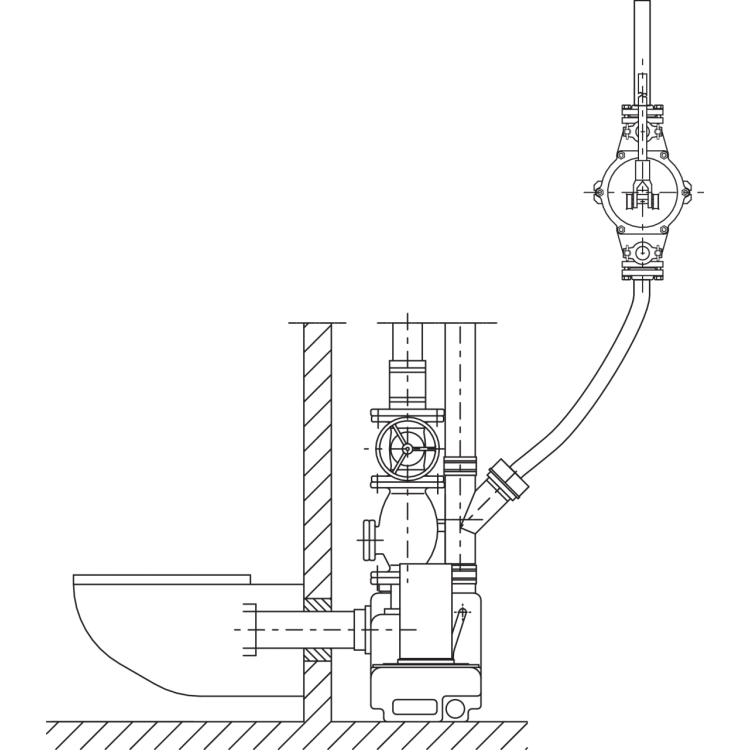

  • 1 манжета для подсоединения ручного мембранного насоса или подключения к подводящему трубопроводу Ø 50 мм
  • 1 манжета для подсоединения для вентиляции DN 70
  • 1 фланцевый переходник DN 80/100 с плоским уплотнением, гибкой шланговой вставкой и крепежным материалом для подсоединения напорного трубопровода DN 100
  • 3 шумопоглощающие полоски для бесшумной установки
  • Аккумулятор 9 В
  • Крепежный материал

Описание серии

Тип
Компактная напорная установка для отвода сточных вод в виде однонасосной установки
Применение
Перекачивание сточных вод с фекалиями (согласно DIN EN 12050-1), которые невозможно отвести в канализационную систему за счет естественного перепада высот, и отвод жидкостей с защитой от обратного потока из мест канализационного спуска ниже уровня обратного подпора (согласно DIN EN 12056-1).
Обозначение
Например: DrainLift S 1/6T-RV
S Типоразмер
1 Количество встроенных насосов

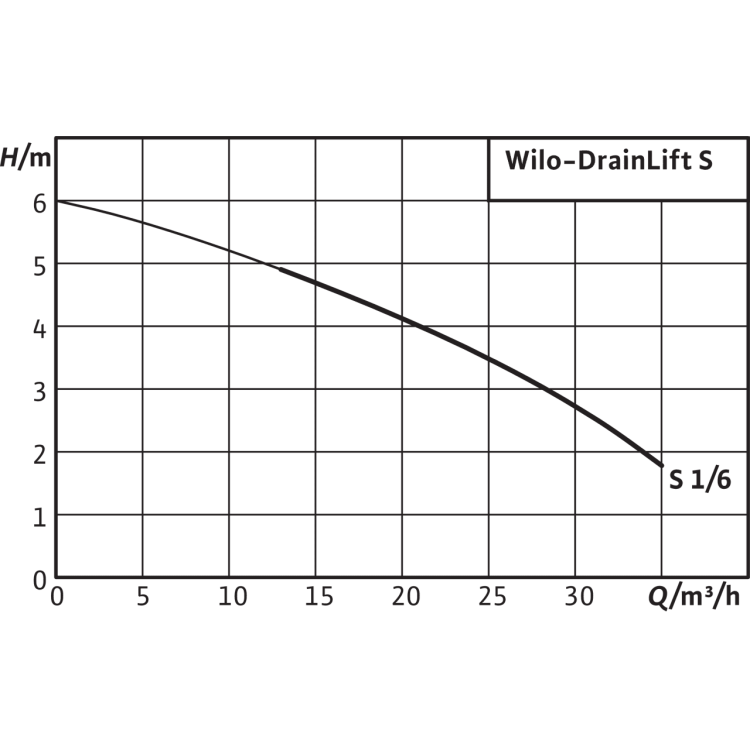

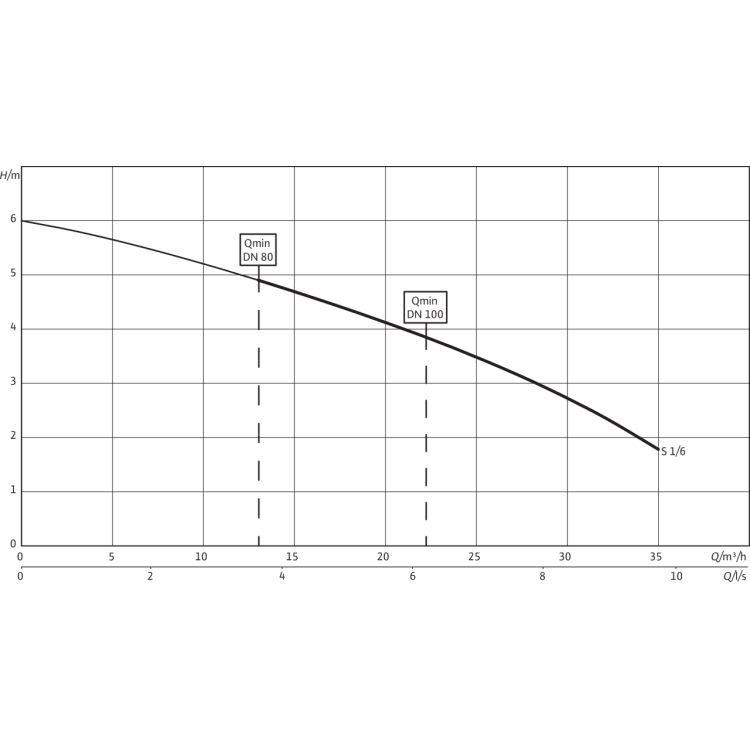

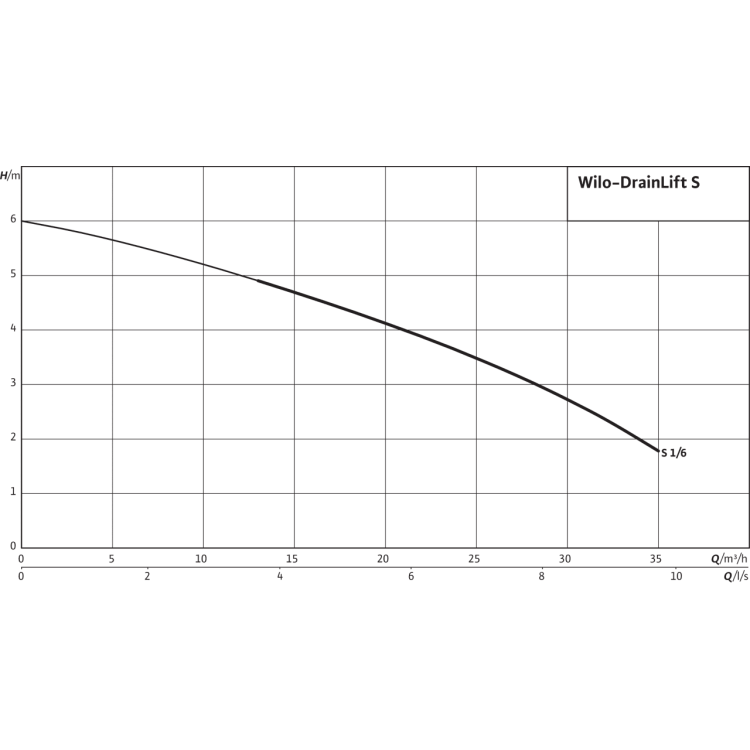

6 Макс. напор [м]
T Тип электроподключения к сети:
M = 1~230 В
T = 3~400 В
RV Исполнение напорного патрубка
без = без обратного клапана
RV = с обратным клапаном
Особенности/преимущества продукции
  • Компактная установка
  • Удобный монтаж благодаря встроенному обратному клапану (исполнение «RV»)
  • Гибкость благодаря свободному выбору места подсоединения приточного трубопровода
  • Сниженный остаточный объем воды
Материалы
  • Резервуар: синтетический материал полиэтилен
  • Корпус электродвигателя: нержавеющая сталь 1.4404 (AISI 316L)
  • Корпус гидравлической части: синтетический материал PE/PUR
  • Рабочее колесо: синтетический материал полиуретан
Технические характеристики
  • Электроподключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
  • Режим работы: S3-15%, 120 сек.
  • Температура перекачиваемой жидкости: 3…40 °C, кратковременно 60 °C
  • Макс. температура окружающей среды: 40 °C
  • Макс. объем включения: 21 л
  • Высота затопления: 2 м вод. ст., макс. на 7 дней
  • Подсоединение к напорному патрубку: DN 80
  • Подключения к приточному трубопроводу: 1x DN 40 / 1x DN 100 (произвольный выбор)
  • Подсоединение для вентиляции: DN 70
  • Класс защиты установки водоотведения: IP68
  • Класс защиты прибора управления: IP54
Оснащение/функции
  • Готовность к подключению
  • Датчик контроля температуры обмотки электродвигателя
  • Контроль уровня при помощи поплавкового выключателя
  • Прибор управления с беспотенциальным выходом для обобщенной сигнализации неисправности
  • Интегрированный обратный клапан (исполнение «RV»)
Описание/конструкция
Готовая к подсоединению и полностью затапливаемая станция для перекачки сточных вод в виде однонасосной установки с газо- и водонепроницаемым сборным резервуаром с наклонным дном для предотвращения образования отложений и обеспечения надежности в эксплуатации, подводящими патрубками на выбор, системой контроля уровня посредством поплавкового выключателя и однофазным или трехфазным электродвигателем с системой контроля температуры обмотки электродвигателя.

Предварительно монтированный прибор управления для автоматического режима работы с одним беспотенциальным контактом для обобщенной сигнализации неисправности, встроенной и энергонезависимой аварийной сигнализацией, регулируемым временем задержки выключения и монтированным штекером.
Комплект поставки
Anschlussfertige Abwasser-Hebeanlage mit angeschlossenem Schaltgerät und Stecker:
  • Прибор управления с энергонезависимой аварийной сигнализацией и штекером
  • 1 уплотнение для приточного трубопровода DN 100
  • 1 кольцевая ножовка для подключения к подводящему трубопроводу DN 100
  • 1 обратный клапан DN 80 (исполнение «RV»)
  • 1 манжета для подсоединения ручного мембранного насоса или подключения к подводящему трубопроводу Ø 50 мм
  • 1 манжета для подсоединения для вентиляции DN 70
  • 3 шумопоглощающие полоски для бесшумной установки
  • Крепежный материал
  • Инструкция по монтажу и эксплуатации



  • Допустимая область применения
  • Макс. температура окружающей среды, °C
    • 40
  • Макс. допустимое давление в напорном трубопроводе p, бар
    • 1.5
  • Макс. температура перекачиваемой жидкости, кратковременно до 3 мин T, °C
    • 60
  • Режим работы на насос, %
    • S3-15, 120 сек
  • Температура перекачиваемой жидкости T, °C
    • +3 ... +40
  • Размеры/вес
  • Вес, прим. m, кг
    • 52

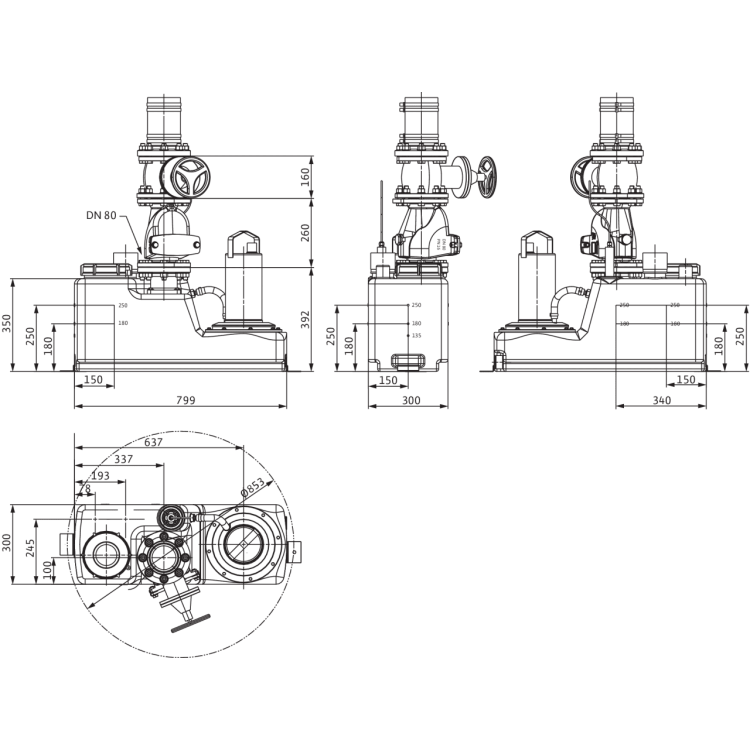

  • Габаритные размеры Ширина x Высота x Глубина, мм
    • 799 x 500 x 300 мм
  • Диагональные размеры, мм
    • 830 мм
  • Материалы
  • Вал насоса
    • 1.4401 [AISI316]
  • Материал резервуара
    • PE
  • Данные для заказа
  • Вес (брутто), кг
    • 58
  • Вес (нетто), кг
    • 52
  • Вид упаковки
    • Картон
  • Высота (брутто), мм
    • 720
  • Высота (нетто), мм
    • 652
  • Длина (брутто), мм
    • 1200
  • Длина (нетто), мм
    • 799
  • Изделие
    • Wilo
  • Номер EAN
    • 4048482668505
  • Тип насоса
    • S 1/6M RV
  • Цвет
    • серебристый/черный
  • Ценовая группа
    • PG7
  • Ширина (брутто), мм
    • 800
  • Ширина (нетто), мм
    • 300
  • Кабель
  • Длина кабеля до прибора управления/штекера, М
    • 4/1,5
  • Тип соединения кабеля
    • Разъемный
  • Тип штекера
    • С защитным контактом
  • Данные мотора
  • Класс изоляции
    • H
  • Макс. частота включений на насос
    • 30
  • Номинальная частота вращения n, об /мин
    • 1,450
  • Номинальный ток IN, А
    • 7,5
  • Подключение к сети
    • 1~230 В, 50 Гц
  • Потребляемая мощность P1, кВт
    • 1,5
  • Степень защиты
    • IP 68
  • Тип пуска
    • Прямой
  • Число полюсов
    • 4
  • Материал
  • Корпус насоса
    • PE/PUR
  • Корпус электродвигателя
    • 1.4301
  • Рабочее колесо
    • PUR
  • Скользящее торцевое уплотнение
    • SiC/SiC
  • Макс. уровень включения V, л
    • 21
  • Общий объем V, л
    • 45
  • Подключения
  • Максимальное рабочее давление pmax, бар
    • 0.7
  • Напорный патрубок, д
    • DN 80
  • Приточный трубопровод
    • DN 100/DN 40
  • Стандарт подключения
    • EN 1092
  • Удаление воздуха
    • DN 70
  • Фланцы (по EN 1092-2) PN
    • PN 10
