Фекальный насос Wilo REXA PRO C06DA-345/EAD1X2-T0025-540-O

  • Артикул: 6077702
  • Модель: REXA PRO C06DA-345/EAD1X2-T0025-540-O
  • Производитель: Wilo
  • Страна производства: Европа
  • Наличие: Под заказ
360 867

Полностью затапливаемый погружной насос для отвода сточных вод для стационарной и мобильной установки в погруженном состоянии, для перекачивания загрязненной воды и предварительно очищенных сточных вод с фекалиями. Гидравлический корпус, рабочее колесо и корпус электродвигателя из серого чугуна. Электродвигатель насоса с сухим ротором в трехфазном исполнении с камерой уплотнений, датчиком контроля температуры обмотки электродвигателя и контролем герметичности камеры электродвигателя. Уплотнение со стороны перекачиваемой жидкости и со стороны электродвигателей осуществляется двумя скользящими торцовыми уплотнениями независимо от направления вращения. Кабель электропитания длиной 10 м с кабельным вводом с продольной герметизацией. Все агрегаты серийно со взрывозащитой.

Описание серии

Тип
Погружной насос для отвода сточных вод для длительного режима работы для стационарной и мобильной установки в погруженном состоянии, а также для стационарной установки в непогруженном состоянии.
Применение
Перекачивание следующих сред:
  • сточные воды с фекалиями;
  • предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций;
  • загрязненная вода;
Обозначение
Например: Wilo-Rexa PRO V06DA-110/EAD1X2-T0015-540-O
PROНазвание серии
VТип рабочего колеса:
V = свободновихревое рабочее колесо
C = одноканальное рабочее колесо
06Номинальный диаметр подсоединения к напорному патрубку, например DN 65
DИсполнение гидравлической части
D = сторона всасывания с отверстиями согласно DIN
N = сторона всасывания с отверстиями согласно ANSI (North American Standard)
AКонфигурация материалов гидравлической части
110Идентификационный номер гидравлической части
EТип электродвигателя
E = электродвигатель заполнен воздухом
R = электродвигатель пониженной мощности
AКонфигурация материалов электродвигателя
DИсполнение уплотнения
D = с двумя независимыми скользящими торцовыми уплотнениями
1Класс эффективности IE, напр., 1 = IE1 (согласно IEC 60034‑30)
XВзрывозащищенное исполнение
X = ATEX
F = FM
C = CSA
2Число полюсов электродвигателя
TТип электроподключения к сети: M = 1~T = 3~
0015Значение/10 = Номинальная мощность электродвигателя P2 в кВт
5Частота (5 = 50 Гц, 6 = 60 Гц)
40Обозначение напряжения электросети: 40 = 400 В
ОДополнительно подключенное электрооборудование
O = со свободным концом кабеля
F = поплавковый выключатель со свободным концом кабеля
A = поплавковый выключатель
P = со штекером
Особенности/преимущества продукции
  • Высочайшая эффективность. Благодаря однолопастному рабочему колесу, оптимизированному по КПД
  • Безопасность в эксплуатации благодаря незасоряющимся свободновихревым рабочим колесам
  • Подтвержденная испытаниями безопасность. Серийно со взрывозащищенным исполнением в соответствии с ATEX
  • По опции доступны с электродвигателями класса энергоэффективности IE3
Технические характеристики
  • Электроподключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Режим работы в непогруженном состоянии: S2-30 мин; S3 25 %
  • Класс защиты: IP 68
  • Класс нагревостойкости изоляции изоляции: F
  • Температура перекачиваемой жидкости: 3…40 °C, макс. 60 °C на 3 минуты
  • Макс. глубина погружения: 20 м
  • Длина кабеля: 10 м
Оснащение/функции
  • Контроль герметичности камеры электродвигателя
  • контроль температуры обмотки с помощью биметаллического датчика
  • Опциональный внешний стержневой электрод для контроля камеры уплотнений
  • Однофазная модель с распределительным щитом с конденсатором
Описание/конструкция
Погружной насос для отвода сточных вод с электродвигателем в виде блочного агрегата, для стационарной и мобильной установки в погруженном состоянии и стационарной установки в непогруженном состоянии.
Гидравлическая часть
Горизонтальный напорный патрубок для фланцевого подсоединения Максимально возможное содержание сухого вещества составляет 8 % (в зависимости от типа гидравлической части). Применяются свободновихревые и одноканальные рабочие колеса.
Электродвигатель
Используются электродвигатели с поверхностным охлаждением в однофазном и трехфазном исполнении. В однофазных электродвигателях конденсатор встроен в отдельный прибор управления. Включение осуществляется в зависимости от мощности методом прямого пуска или пуска с переключением со звезды на треугольник.
Охлаждение электродвигателей выполняется окружающей средой (перекачиваемой средой или воздухом). Отвод тепла при этом отводится через корпус электродвигателя.
Электродвигатели могут использоваться в погруженном состоянии в длительном режиме работы (S1). При эксплуатации в непогруженном состоянии в зависимости от мощности электродвигателя возможны режимы работы S1 (длительный режим работы), S2 (кратковременный режим) или S3 (повторно-кратковременный режим).
Помимо этого, электродвигатели оснащены следующими устройствами контроля:
  • Контроль герметичности камеры электродвигателя
    Контроль герметичности камеры электродвигателя сигнализирует о поступлении воды в камеру электродвигателя.
  • Датчик контроля температуры обмотки электродвигателя
    Датчик контроля температуры обмотки электродвигателя защищает обмотку электродвигателя от перегрева. В соответствии со стандартом для этих целей применяются биметаллические датчики.
Дополнительно электродвигатель может оснащаться внешним электродом контроля герметичности камеры уплотнений для контроля камеры уплотнений. Он сигнализирует о проникновении воды в камеру уплотнений через скользящее торцовое уплотнение со стороны перекачиваемой жидкости.
Кабель электропитания в соответствии со стандартом со свободными концами, длиной 10 м, продольно герметичный.
Уплотнение
Между электродвигателем и гидравлической частью находится камера уплотнений с уплотнениями со стороны перекачиваемой жидкости и со стороны электродвигателя. Камера уплотнений заполнена белым медицинским вазелиновым маслом. Уплотнение со стороны перекачиваемой жидкости и со стороны электродвигателя обеспечивается с помощью двух скользящих торцовых уплотнений, вращающихся независимо друг от друга.
Материалы
  • Корпус электродвигателя: EN-GJL-250
  • Корпус гидравлической системы: EN-GJL 250
  • Рабочее колесо: EN-GJL 250
  • Статические уплотнения: NBR
  • Уплотнение со стороны насоса: SiC/SiC
  • Уплотнение со стороны электродвигателя: C/MgSiO4
  • Конец вала: нержавеющая сталь 1.4021
Комплект поставки
  • Погружной насос для отвода сточных вод с кабелем длиной 10 м
  • Справочник по эксплуатации и техническому обслуживанию
Принадлежности
  • Устройство погружного монтажа или опора насоса
  • Внешнее устройство контроля герметичности камеры уплотнений
  • Приборы управления, реле и штекеры
  • Крепежные комплекты с анкерной стяжкой
  • Цепи

  • Материалы
  • Вал насоса
    • 1.4021 [AISI420]
  • Данные для заказа
  • Вес (брутто), кг
    • 60
  • Вес (нетто), кг
    • 58
  • Вид упаковки
    • Картон
  • Высота (брутто), мм
    • 805
  • Высота (нетто), мм
    • 608
  • Длина (брутто), мм
    • 400
  • Длина (нетто), мм
    • 230
  • Изделие
    • Wilo
  • Количество на один слой, шт
    • 1
  • Количество на поддон, шт
    • 1
  • Номер EAN
    • 4048482603438
  • Свойства упаковки
    • Транспортировочная упаковка
  • Тип насоса
    • PRO C06DA-345/E...-O
  • Цвет
    • зеленый
  • Ценовая группа
    • PG8
  • Ширина (брутто), мм
    • 300
  • Ширина (нетто), мм
    • 267
  • Агрегат
  • Вес, прим. m, кг
    • 58
  • Макс. глубина погружения, м
    • 20

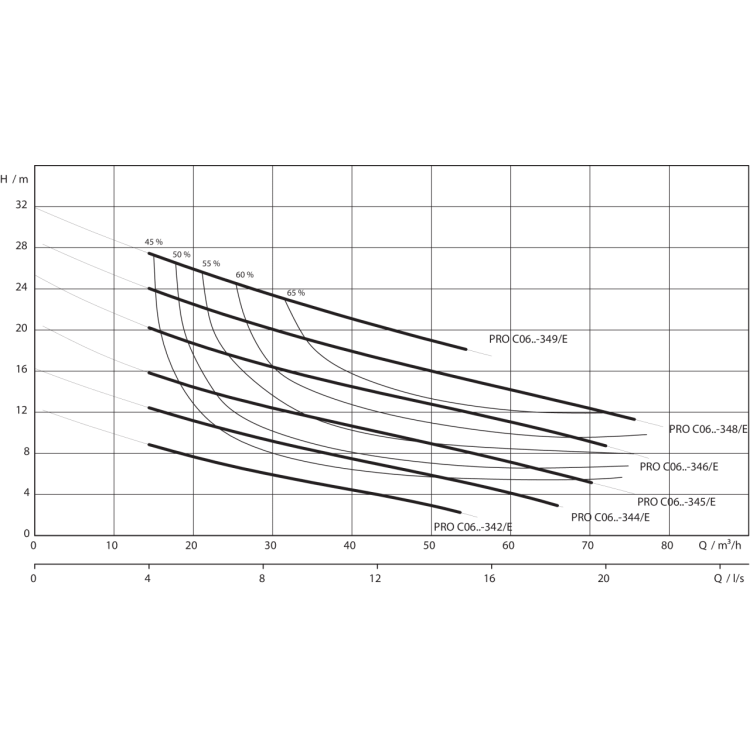

  • Макс. напор Hmax, м
    • 21.2
  • Макс. расход Qmax, м3/ч
    • 69.4
  • Максимальное рабочее давление pmax, бар
    • 2.3
  • Напорный патрубок, мм
    • DN 65/DN 80
  • Оптимальный напор Hopt, м
    • 10.4
  • Оптимальный расход Qopt, м3/ч
    • 40.6
  • Режим работы (в непогруженном состоянии)
    • S2-30 минS3-25
  • Режим работы (в погруженном состоянии)
    • S1
  • Свободный сферический проход, мм
    • 45
  • Стандарт подключения
    • EN 1092-2
  • Степень защиты
    • IP 68
  • Температура перекачиваемой жидкости T, ºС
    • +3 ... +40
  • Фланцы (по EN 1092-2) PN
    • PN 10
  • Оснащение/функции
  • Взрывозащита
    • ATEX
  • Защита электродвигателя
    • Bimetall
  • Поплавковый выключатель
    • -
  • Кабель
  • Длина соединительного кабеля, м
    • 10
  • Сечение кабеля
    • 7G1,5
  • Тип кабеля
    • H07RN-F
  • Тип соединения кабеля
    • Разъемный
  • Тип штекера
    • -
  • Данные мотора
  • Допустимый перепад напряжения, В
    • ±10
  • Класс изоляции
    • F
  • Коэффициент мощности cos φ
    • 0.84
  • Макс. частота включений, 1/ч
    • 50
  • Номинальная мощность электродвигателя P2, кВт
    • 2.5
  • Номинальная частота вращения n, об /мин
    • 2,848
  • Номинальный ток IN, А
    • 5.5
  • Подключение к сети
    • 3~400 В, 50 Гц
  • Потребляемая мощность P1, кВт
    • 3.2
  • Пусковой ток I, A
    • 31
  • Рекомендованная частота включений
    • 20
  • Тип пуска
    • Прямой
  • Число полюсов
    • 2
  • Материал
  • Корпус насоса
    • EN-GJL-250
  • Корпус электродвигателя
    • EN-GJL-250
  • Рабочее колесо
    • EN-GJL-250
  • Скользящее торцевое уплотнение
    • SiC/SiC
  • Статическое уплотнение
    • NBR
  • Уплотнение со стороны электродвигателя
    • Графит/стеатит
