Циркуляционный насос Wilo TOP-Z 80/10 (3~400 V, PN 10, RG)

  • Артикул: 2175534,2046642
  • Модель: TOP-Z 80/10 (3~400 V, PN 10, RG)
  • Производитель: Wilo
  • Страна производства: Европа
  • Гарантия: 5 лет
  • Наличие: Есть в наличии
RUB
152 222
от 7 454 /мес
Купить в кредит
выгодно
?

Обращаем Ваше внимание, что скидки и купоны не распространяются на товары оплаченные в рассрочку.

Купить в рассрочку
Запросить счет

Данный циркуляционный насос предназначен для перекачивания только питьевой воды.

Применяется в циркуляционных системах ГВС в промышленности и в оборудовании для зданий и сооружений.
Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения.

Оснащение и функции
  • Ручная регулировка мощности с 3 ступенями частоты вращения
  • Насосы с 1-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
  • Насосы с 3-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
  • Электроподключение к сети 3~230 В с опциональным штекером переключения
  • Корпус насоса из бронзы или серого чугуна (в зависимости от типа может применяться нержавеющая сталь)
  • Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
  • Теплоизолирующие кожухи

Описание серии

Тип
Циркуляционный насос с мокрым ротором с резьбовым или фланцевым соединением. Возможен выбор ступеней частоты вращения
Применение
Циркуляционные системы питьевого водоснабжения, для применения в промышленности и оборудовании для зданий и сооружений.
Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды.
Обозначение
Пример: Wilo-TOP-Z 40/7
TOP Стандартный насос (с резьбовым или с фланцевым соединением)
‐Z Циркуляционный насос
40/ Номинальный внутренний диаметр для подсоединения
7 Номинальный напор [м] при Q = 0 м3
Особенности/преимущества продукции
  • Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
  • Серийно с теплоизоляцией.
Технические характеристики
  • Допустимый диапазон температур
    • TOP-Z 20/4 и TOP-Z 25/6 питьевая вода до 3,21 ммоль/л (18 °dH): макс. +65 °C, кратковременно (2 ч) до +80 °C
    • начиная с TOP-Z 25/10 питьевая вода до 3,57 ммоль/л (20 °dH): макс. +80 °C, кратковременно (2 ч) до +110 °C
  • Подключение к сети:
    • 1~230 В, 50 Гц (в зависимости от типа)
    • 3~230 В, 50 Гц (штекер переключения опционально)
    • трехфазная сеть, 400 В, 50 Гц
  • Класс защиты IP X4D
  • Резьбовое‐ или фланцевое соединение (в зависимости от типа) Rp ¾ до DN 80
  • Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
Оснащение/функции
Режимы работы
  • Переключение ступеней частоты вращения

Ручное управление
  • Настройка ступеней частоты вращения: 3 ступени частоты вращения

Автоматическое управление
  • Внутренняя защита от недопустимо высоких температур обмотки (только для насосов с P2 < 180 Вт, опционально для всех типов с прибором управления SK 602N и SK 622N).

Сигнализация и индикация
  • Защитный контакт обмотки (WSK, беспотенциальный нормальнозамкнутый контакт) (только для насосов с P2 ≥ 180 Вт)
  • Контрольная лампа направления вращения (только для 3~насосов)
  •
  • Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
  • Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насоса по времени): опционально с внешним прибором управления

Оснащение
  • Для насосов с фланцевым соединением: исполнения фланца
    • Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
    • Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
    • Специальное исполнение для насосов DN 40 - DN 80: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
  • Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ≥180 Вт)
  • Серийная теплоизоляция
Материалы
  • Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа)
  • Рабочее колесо: Синтетический материал
  • Вал: нержавеющая сталь/керамика (в зависимости от типа)
  • Подшипники: Графит, пропитанный синтетической смолой
Комплект поставки
  • Насос
  • Теплоизоляция корпуса
  • Уплотнения для резьбового соединения
  • Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65)
  • Инструкция по монтажу и эксплуатации
Принадлежности
  • Резьбовые соединения для резьбового подсоединения
  • Компенсаторы
  • Таймер Wilo-SK 601N
  • Для насосов 3~400 В:
    • Штекер переключения 3~230 В, 50 Гц
    • Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
  • Для насосов 1~230 В:
    • Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя

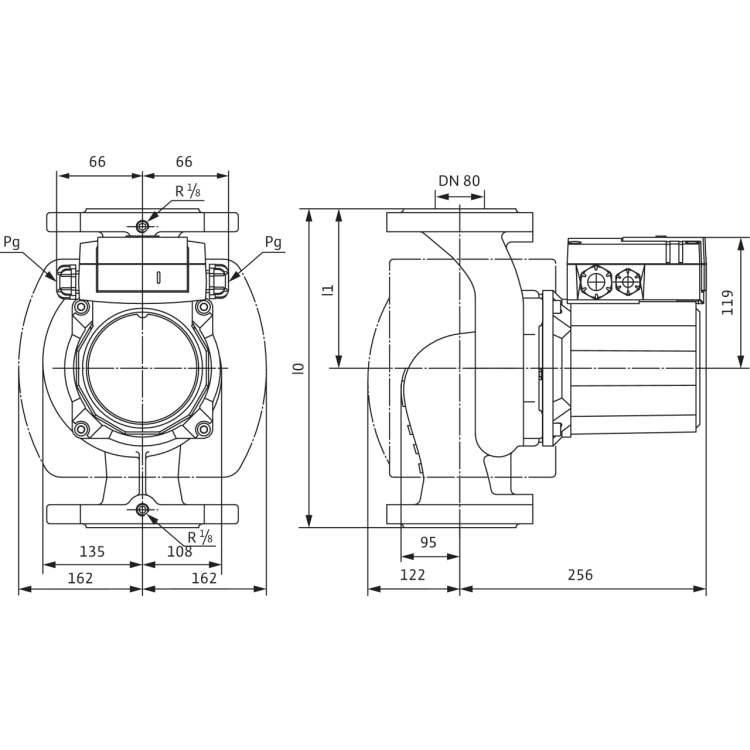

  • Размеры/вес
  • Вес, кг
    • 35
  • Материалы
  • Вал насоса
    • Нержавеющая сталь (X39CrMo17-1)
  • Корпус насоса
    • Бронза (CC 499K) по DIN 50930-6 согласно Постановлению о питьевой воде (TrinkwV)
  • Подшипники
    • Графит, пропитанный синтетической смолой
  • Рабочее колесо
    • Синтетический материал (PPE - 30 GF)
  • Данные для заказа
  • Вид упаковки
    • Картон
  • Изделие
    • Wilo
  • Количество на один слой, шт
    • 4
  • Количество на поддон, шт
    • 12
  • Номер EAN
    • 4048482742885
  • Свойства упаковки
    • Транспортировочная упаковка
  • Тип
    • TOP-Z 80/10
  • Цвет
    • Зелено-бронзовый
  • Подсоединения к трубопроводу
  • Габаритная длина l0, мм
    • 360

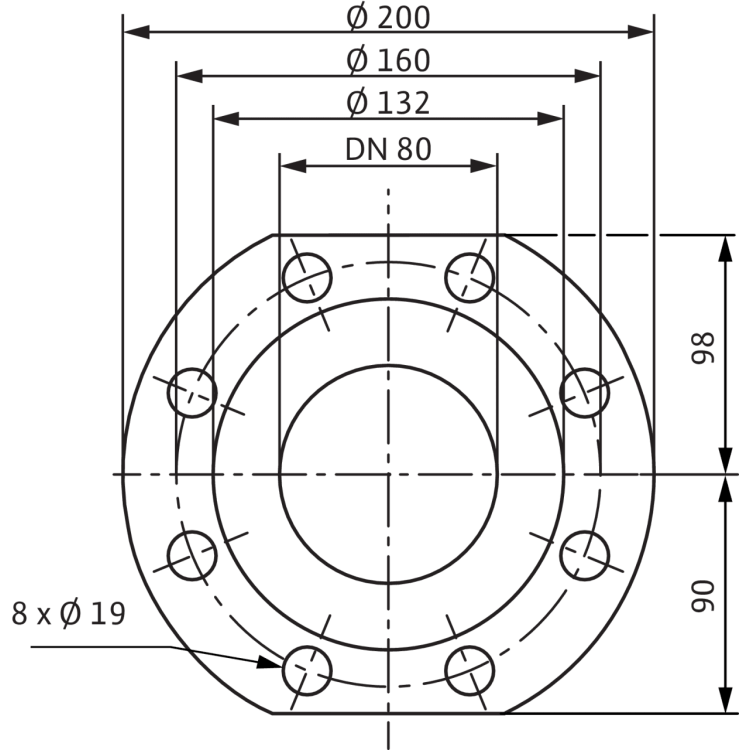

  • Номинальный внутренний диаметр фланца
    • DN 80
  • Фланец
    • Фланец PN16 (согласно EN 1092-2)
  • Допустимая область применения
  • Диапазон температур при использовании в циркуляционных системах ГВС при макс. температуре окружающей среды +40, °C
    • 0...+80, кратковременно (2 ч) до +80
  • Диапазон температур при использовании в циркуляционных системах ГВС при температуре окружающей среды +40 °C в кратковременном режиме 2 ч, °C
    • 110
  • Макс. допустимое рабочее давление Pmax, бар
    • 10
  • Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС
    • 3,57ммоль/l (20 °dH)
  • Специальное исполнение для рабочего давления, pмакс., бар
    • 16
  • Мотор/электроника
  • Защита электродвигателя
    • Опция – устройство отключения SK 602N/622N
  • Класс изоляции
    • H
  • Номинальная мощность электродвигателя P2, кВт
    • 1.1
  • Подключение к сети
    • 3~400/230 В, 50 Гц
  • Помехозащищенность
    • EN 61000-6-2
  • Потребляемая мощность P1,Вт
    • 940 / 1155 / 1440
  • Резьбовой ввод для кабеля PG
    • 2x13,5
  • Создаваемые помехи
    • EN 61000-6-3
  • Степень защиты
    • IP X4D
  • Ток при 1~230В I, А
    • –
  • Ток при 3~230 В I, А
    • 2,91 / 3,56 / 5,06
  • Ток при 3~400 В I, А
    • 1,68 / 2,06 / 2,92
  • Частота вращения N, об/мин
    • 2200 / 2500 / 2800
  • Электромагнитная совместимость
    • EN 61800-3
  • Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
  • Минимальное давление на входе при температурах жидкости 40/80/110°C, °C
    • 8 / 10 / 30 м
  • Допустимая перекачиваемая среда (другие среды по запросу)
  • Питьевая вода и вода для производства пищевых продуктов согласно Постановлению о питьевой воде 2001 г. (TrinkwV 2001)
