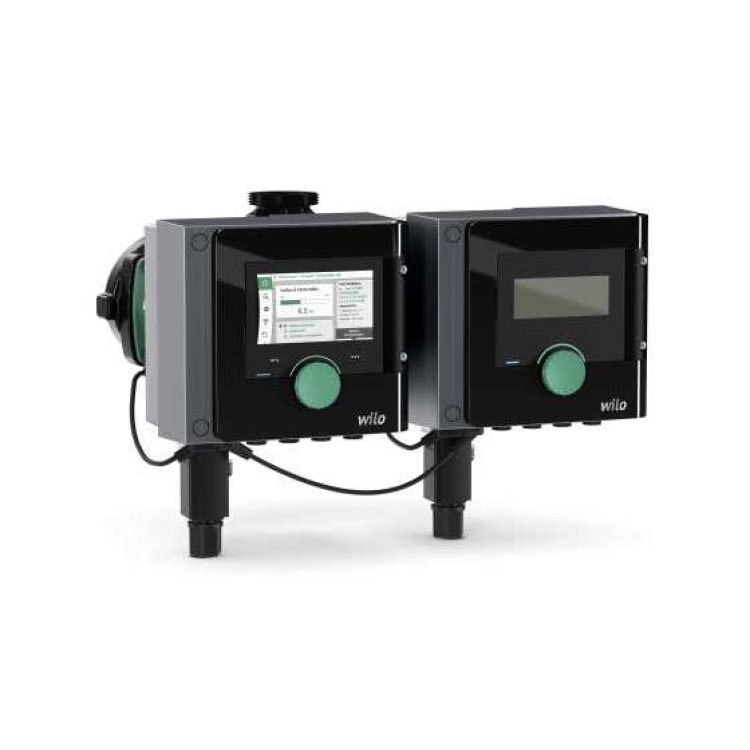

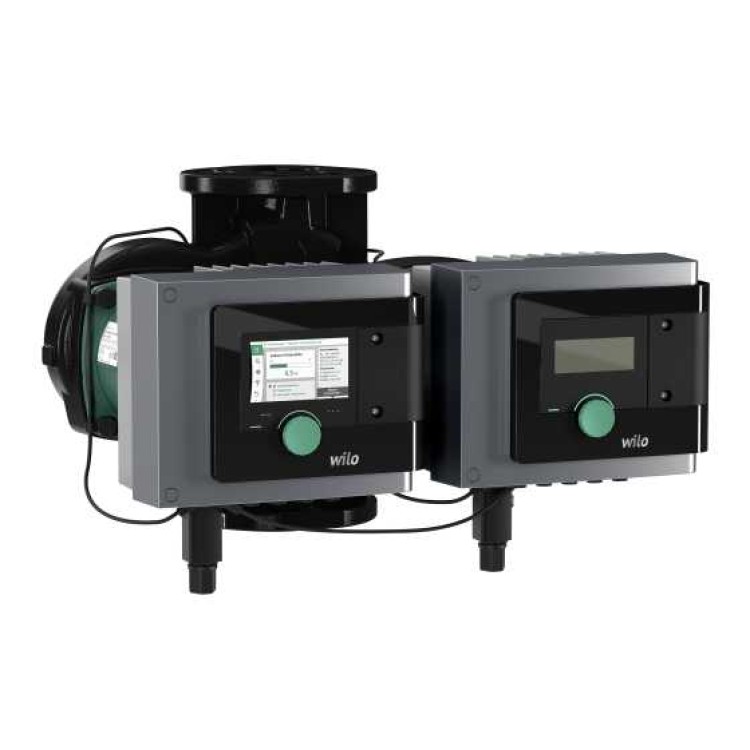

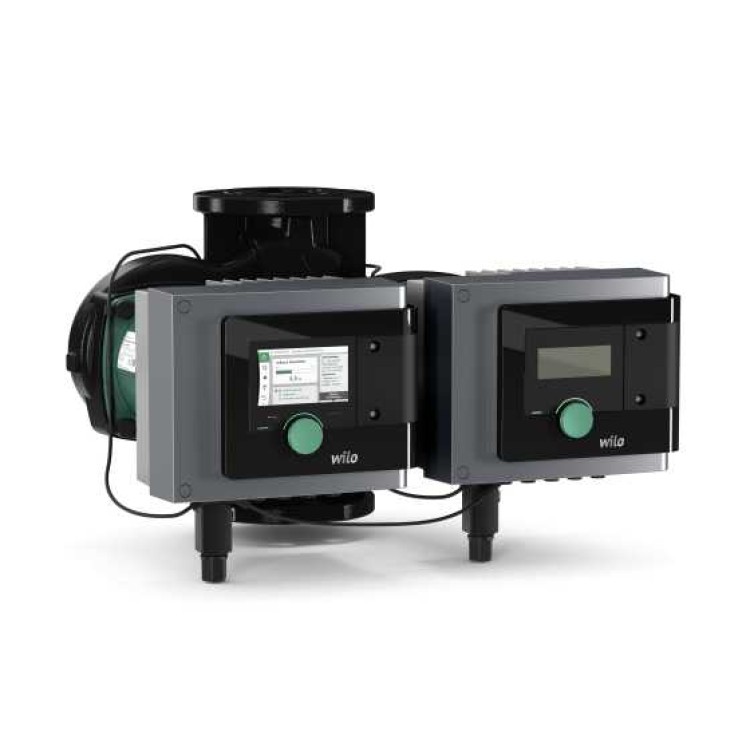

Циркуляционный насос Wilo Stratos MAXO-D 65/0,5-6 PN6/10

В наличии
К сравнению
  • Артикул: 2164657
  • Модель: Stratos MAXO-D 65/0,5-6 PN6/10
  • Производитель: Wilo
  • Гарантия: 2 года
  • Наличие: Есть в наличии
RUB
194 604
от 9 529 /мес
Купить в кредит
выгодно
?

Обращаем Ваше внимание, что скидки и купоны не распространяются на товары оплаченные в рассрочку.

Купить в рассрочку
Запросить счет

Умный насос класса премиум Wilo-Stratos MAXO

Высокоэффективный линейный насос с мокрым ротором с электронно-коммутируемым двигателем и электронной регулировкой мощности. Может использоваться для воды систем отопления, холодной воды и водно-гликолевых смесей. Индекс энергоэффективности (EEI) от ≤ 0,17 до ≤ 0,19 в зависимости от типа насоса.



Способы регулирования:

  • постоянная автоматическая регулировка мощности в соответствии с требованиями установки без настройки заданного значения Wilo-Dynamic Adapt plus (заводская установка). Экономия электроэнергии до 20 % по сравнению со способом регулирования dp-v.
  • Постоянная температура (T-const.)
  • Постоянный перепад температур (dT-const.)
  • При необходимости оптимизация расхода подающего насоса за счет объединения в сеть и связи с несколькими насосами (Multi-Flow Adaptation).
  • Постоянный расход (Q-const.)
  • Регулирование перепада давления dp-c в удаленной точке трубопроводной сети (регулирование критической точки)
  • Постоянный перепад давления (dp-c)
  • Переменный перепад давления (dp-v) с возможностью ввода номинальной рабочей точки
  • Постоянная частота вращения (n-const.)
  • Определенный пользователем PID-регулятор



Функции:

  • Учет количества теплоты
  • Учет количества холода
  • Автоматическое отключение насоса при обнаружении отсутствия расхода (No-Flow Stop)
  • Переключение между режимами нагрева и охлаждения (автоматическое, внешнее или ручное)
  • Регулируемое ограничение расхода через функцию Q-Limit (Qmin. и Qmax.)
  • Режимы работы сдвоенных насосов: режим совместной работы двух насосов с оптимизацией по КПД для dp-c и dp-v, режим работы «Основной/резервный»
  • Сохранение и восстановление заданных настроек насоса (3 точки восстановления)
  • Отображение сообщения о неисправности/предупреждающего сообщения в виде простого текста, включая рекомендации по устранению неисправности
  • Функция автоматического удаления воздуха из полости ротора насоса
  • Автоматическая работа с понижением ночью
  • Автоматическая функция деблокирования и встроенная полная защита электродвигателя
  • Распознавание сухого хода



Индикация:

  • способ регулирования
  • Заданное значение
  • Расход
  • Температура.
  • потребляемая мощность
  • Потребление электроэнергии
  • Активные воздействия (например, STOP, No-Flow Stop)



Исполнение:

  • 2 настраиваемых аналоговых входа: 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА и стандартный PT1000; источник питания с +24 В пост. тока
  • 2 настраиваемых цифровых входа (Ext. Off, Ext. Min, Ext. Max, нагрев/охлаждение, ручная перерегулировка (автоматизированная система управления зданием отсоединена), блокировка управления (блокировка клавиш и защита конфигурации дистанционного управления))
  • 2 настраиваемых сигнальных реле для сигнализации рабочего состояния и неисправности
  • Разъем для модулей Wilo CIF с интерфейсами для автоматизированной системы управления зданием (опциональные принадлежности: CIF-модули Modbus RTU, BACnet MS/TP, LON, PLR)
  • Wilo Net — системная шина Wilo для связи между изделиями Wilo, например Multi-Flow Adaptation; режим сдвоенного насоса и Wilo-Smart Gateway
  • Встроенный датчик температуры
  • Автоматический аварийный режим при особых состояниях (задаваемая частота вращения насоса), например в случае сбоя обмена данными по шине или показаний датчика
  • Графический цветной дисплей (4,3 дюйма) с управлением через панель управления одной кнопкой
  • Чтение и настройка эксплуатационных параметров, а также, например, создание протокола ввода в эксплуатацию через интерфейс Bluetooth (без дополнительных принадлежностей) с помощью Wilo-Assistant App
  • Встроенное управление сдвоенными насосами (сдвоенные насосы с готовой кабельной разводкой), при применении 2 одинарных насосов в качестве сдвоенного насоса, подсоединение через сеть Wilo Net
  • Обнаружение повреждения кабеля при аналоговом сигнале (в сочетании с 2 – 10 В или 4 – 20 мА)
  • Возможен наружный монтаж с защитой от атмосферных воздействий в соответствии с инструкцией по монтажу и эксплуатации
  • Дата и время предварительно настроены



Комплект поставки

  • Насос
  • 2 оптимизированных разъема Wilo-Connector, одинаковых для всех типоразмеров
  • 4 кабельных ввода M16 x 1,5
  • Подкладные шайбы для фланцевых винтов M12 и M16 (при номинальных диаметрах для подсоединения DN 32 — DN 65)
  • 2 уплотнения при резьбовом подсоединении
  • Краткая инструкция по монтажу и эксплуатации



Принадлежности в качестве опции:

  • Модуль CIF: Modbus RTU, BACnet MS/TP, LON, PLR
  • PT 1000 (B) трубный датчик (для горячего водоснабжения)
  • PT 1000 (AA) датчик для установки в погружной гильзе
  • Дифференциальный датчик давления

Ваши преимущества

  • Интуитивное управление за счет прикладной функции Setup Guide в сочетании с новым дисплеем и кнопкой управления с технологией зеленой кнопки.
  • Наивысшая энергоэффективность за счет комбинации оптимизированных и инновационных энергосберегающих функций (например, No-Flow Stop).
  • Оптимальная эффективность системы благодаря новым, инновационным интеллектуальным функциям регулировки, таким как, например, Dynamic Adapt plus, Multi-Flow Adaptation, T-const. и ΔT-const.
  • Новейшие коммуникационные интерфейсы (например, Bluetooth) для подключения к мобильным устройствам и прямого объединения насосов в сеть посредством Wilo Net для управления несколькими насосами.
  • Максимальное удобство электромонтажа за счет понятной и эргономичной клеммной коробки и оптимизированного Wilo-Connector.

Прыжок в мир будущего

Больше эффективности, сетевых возможностей и удобства, как никогда ранее — Wilo-Stratos MAXO и Wilo-Stratos MAXO-D ведут вас в будущее насосных технологий. Первый умный насос в мире* облегчает жизнь уже сегодня, воплощая инновации завтрашнего дня.

Тип

Умный циркуляционный сдвоенный насос с мокрым ротором, резьбовым или фланцевым соединением, электронно-коммутируемым двигателем со встроенной электронной регулировкой мощности.

Применение

Любые системы водяного отопления, системы кондиционирования, закрытые контуры охлаждения, промышленные циркуляционные установки.

Оснащение/функция

Области применения

Насос позволяет провести точную настройку способа регулирования для специфических условий применения на конкретной установке (напр., радиатор, напольное отопление, потолочное охлаждение) при эксплуатации с наивысшей эффективностью.



  • Отопление
  • Радиатор
  • напольное отопление;
  • потолочное отопление;
  • Нагреватель воздуха
  • Гребенка
  • теплообменника,



Охлаждение

  • Потолочное охлаждение
  • Охлаждение пола
  • Кондиционеры воздуха
  • Гребенка
  • теплообменника,



Сочетание нагрева и охлаждения

  • Автоматическое переключение



В зависимости от выбранного применения возможны следующие способы регулирования:



Способы регулирования

  • Постоянная частота вращения (режим управления)
  • Δp-c для постоянного перепада давления
  • Δp-v для переменного перепада давления
  • Dynamic Adapt plus для непрерывной (динамической) адаптации производительности к текущим потребностям
  • T-const. для постоянного регулирования температуры
  • ΔT для регулирования перепада температуры
  • Константа Q для постоянного регулирования расхода
  • Multi-Flow Adaptation: Определение суммарного расхода через подающий насос для необходимого питания вторичных насосов в распределителях отопительного контура
  • Определенный пользователем ПИД-регулятор



Опциональные функции

  • Q-Limitmax. для ограничения максимального расхода
  • Q-Limitmin. для ограничения минимального расхода
  • No-Flow Stop (отключение при отсутствии потока)
  • Автоматическое ночное понижение
  • Регулирование точки пессимума (Δp-c с внешним датчиком реального состояния)
  • Термическое определение дезинфекции (Stratos MAXO-Z)
  • Переменная крутизна характеристики Δp-v



Ручные настройки

  • Выбор области применения через Setup Guide
  • Настройка соответствующих рабочих параметров
  • Номинальная рабочая точка: прямой ввод расчетной рабочей точки при Δp-v
  • Индикация статуса
  • Настройка и сброс счетчика количества энергии (количество теплоты и охлаждение)
  • Функция вентиляции насоса
  • Блокировка клавиш для запрещения настроек
  • Функция для сброса на заводские установки или сохраненные точки восстановления (наборы параметров)
  • Ввод параметров аналоговых входов
  • Ввод параметров двоичных входов
  • Ввод параметров релейных выходов
  • Работа сдвоенного насоса (при двух одинарных насосах, которые должны работать как сдвоенный насос)



Автоматическое управление

  • Оптимизированная по потребности регулировка мощности для энергоэффективной эксплуатации в зависимости от режима работы
  • Идентификация работы с понижением
  • Отключение при обнаружении отсутствия расхода (No-Flow Stop)
  • Плавный пуск
  • Автоматические процедуры устранения неисправностей (например, функция деблокирования)
  • Переключение режимов обогрева/охлаждения
  • Полная защита электродвигателя со встроенной электронной системой отключения



Внешние управляющие входы и их функции

2 аналоговых входа:

  • Типы сигналов: 0–10 В, 2–10 В, 0–20 мА, 4–20 мА, PT1000
  • Применение: Дистанционное регулирование заданного значения для каждого способа регулирования (за исключением Multi-Flow Adaptation), входы датчиков для температуры, перепада давления или произвольный датчик в заданном пользователем ПИД-режиме

2 цифровых входа:

  • Для беспотенциальных управляющих выходов или переключателей
  • Параметрируемые функции:
    • Ext. OFF
    • Ext. MIN
    • Ext. MAX
    • РУЧНОЙ (система управления зданием-ВЫКЛ)
    • Блокировка клавиш
    • Переключение режимов обогрева/охлаждения

Wilo Net для управления сдвоенными насосами (два одинарных насоса), связи нескольких насосов между собой и дистанционного регулирования насосов через шлюз



Сигнализация и индикация

  • Статус дисплея — индикация режима работы:
    • Заданное значение
    • текущего значения напора
    • Фактический расход
    • потребляемая мощность
    • Потребление электроэнергии
    • Температуры
  • Индикация статуса светодиодом: Безошибочная эксплуатация (зеленый светодиод), коммуникация насоса (синий светодиод)
  • Состояние дисплея — индикация ошибки (цвет дисплея красный):
    • Коды ошибок и их описание полным текстом
    • Коррективные меры
  • Состояние дисплея — индикация предупреждения (цвет дисплея желтый):
    • Коды предупреждений и описание предупреждения полным текстом
    • Коррективные меры
  • Состояние дисплея — индикация процесса (цвет дисплея синий):
    • Воздухоотвод насоса
    • Процесс обновления
  • Состояние дисплея — связь с СУЗ (цвет дисплея синий):
    • Сводка активных параметров СУЗ (скорость передачи сигнала, адрес…)
  • Обобщенная сигнализация неисправности SSM (беспотенциальный переключающий контакт)
  • Обобщенная сигнализация рабочего состояния (SBM) (беспотенциальный нормальноразомкнутый контакт)



Обмен данными

  • Интерфейс Bluetooth для беспроводного обмена данными, а также дистанционного управления насосом через смартфон или планшет.
  • Последовательный цифровой интерфейс Modbus RTU для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с модулем Wilo CIF Modbus RTU).
  • Последовательный цифровой интерфейс BACnet MS/TP для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно использование модуля Wilo-CIF BACnet MS/TP).
  • Последовательный цифровой интерфейс LON для подсоединения к автоматизированной системе управления зданием через шину LONWorks (возможно с модулем Wilo CIF LON).
  • Последовательный цифровой интерфейс PLR для подсоединения к автоматизированной системе управления зданиями через характерные для фирмы модули связи (возможно с модулем Wilo CIF PLR).



Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

  • Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насосов по времени)
  • Режим совместной работы двух насосов (включение и выключение при пиковой нагрузке с оптимизацией по КПД)
  •

Оснащение

  • Для насосов с фланцевым соединением: исполнения фланца
    • Стандартное исполнение для насосов DN 32 – DN 65: Комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
    • Стандартное исполнение для насосов DN 80/DN 100: Фланец PN 6 (разработан PN 16 согласно EN 1092-2) для ответного фланца PN 6
    • Специальное исполнение для насосов DN 32 – DN 100: Фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16
  • Множество интегрированных интерфейсов коммуникации и опционально используемый разъем модулей CIF
  • 5 кабельных вводов для подсоединения интерфейсов коммуникации
  • Интерфейс Bluetooth
  • Графический экран с высоким разрешением с зеленой кнопкой и 2 кнопками
  • Удобная клеммная коробка
  • Встроенный температурный датчик
  • Быстроразъемное электросоединение с оптимизированными штекерами Wilo-Connector для источника питания

Комплект поставки

  • Насос
  • 2 оптимизированных Wilo-Connector
  • 4 кабельных ввода M16 x 1,5
  • Подкладные шайбы фланцевых болтов (при номинальных диаметрах для подсоединения DN 32 - DN 65)
  • Уплотнения при резьбовом подсоединении
  • Инструкция по монтажу и эксплуатации

Расшифровка наименования

Пример

Stratos MAXO-D 40/0,5-8

Stratos MAXO

Высокоэффективный насос (насос с фланцевым подсоединением), электронно регулируемый

D

Сдвоенный насос

40/

Номинальный диаметр для подсоединения

0,5-8

Номинальный напор [м]

Технические характеристики

  • Допустимый диапазон температур перекачиваемой жидкости от -10 °C до +110 °C

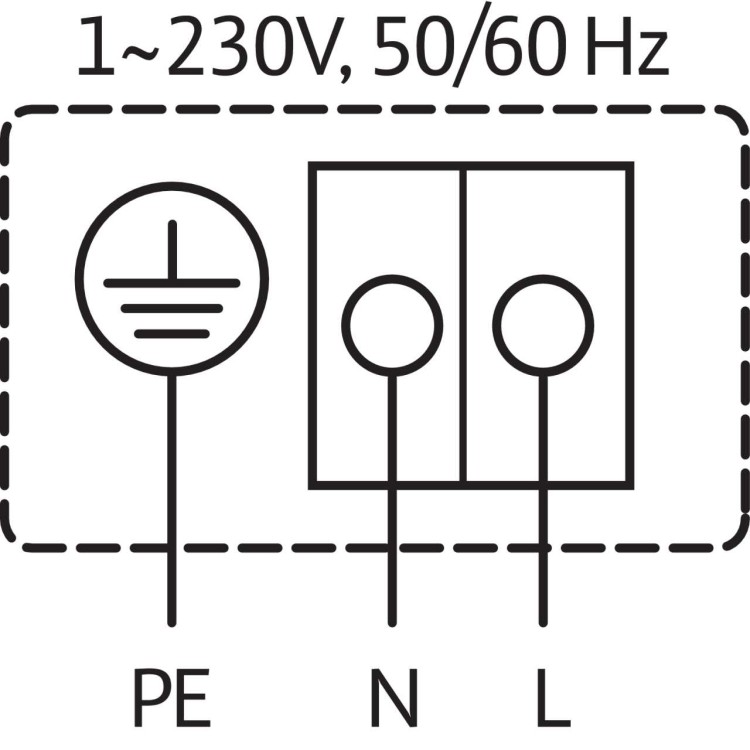

  • Подключение к сети 1~230 В, 50/60 Гц
  • Класс защиты IPX4D
  • Резьбовое соединение DN 30 (Rp 11/4)
  • Фланцевое соединение DN 32 до DN 80
  • Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
  • Класс нагревостойкости изоляции: F
  • Создаваемые помехи согласно: EN 61800-3:2004+A1:2012 / жилая зона (C1)
  • Помехозащищенность согласно: EN 61800-3:2004+A1:2012 / промышленная зона (C2)

Материалы

  • Корпус насоса: серый чугун с покрытием KTL
  • Вал: Нержавеющая сталь
  • Подшипники: графит
  • Рабочее колесо: синтетический материал

Описание/конструкция

  • Умный сдвоенный циркуляционный насос с мокрым ротором, электронно-коммутируемым двигателем и встроенной автоматической регулировкой мощности
  • Технология зеленой кнопки и графический дисплей
  • Защита электродвигателя с электроникой отключения
  • Разъем для расширения функциональности с опциональным модулем CIF для автоматизированной системы управления зданием
  • Рабочее колесо с изогнутыми трехмерными лопастями и разделительный стакан из синтетического материала на волокнистой основе
  • Информация о размещении заказа
  • Артикульный номер
    • 2164657
  • Изделие
    • Wilo
  • Масса нетто прибл. кг
    • 40 kg
  • Обозначение изделия
    • Stratos MAXO-D 65/0,5-6
  • Данные для заказа
  • Вид упаковки
    • Коробка
  • Высота без упаковки. мм
    • 397 mm
  • Изделие
    • Wilo
  • Количество на один слой
    • 2
  • Количество на палету
    • 4
  • Масса брутто прибл. кг
    • 44.9 kg
  • Масса нетто прибл. кг
    • 40 kg
  • Обозначение изделия
    • Stratos MAXO-D 65/0,5-6
  • Общая длина, мм
    • 280.0 mm
  • Свойства упаковки
    • Транспортная упаковка
  • Цвет
    • зеленый/черный/серебряный
  • Ширина без упаковки. мм
    • 490.0 mm

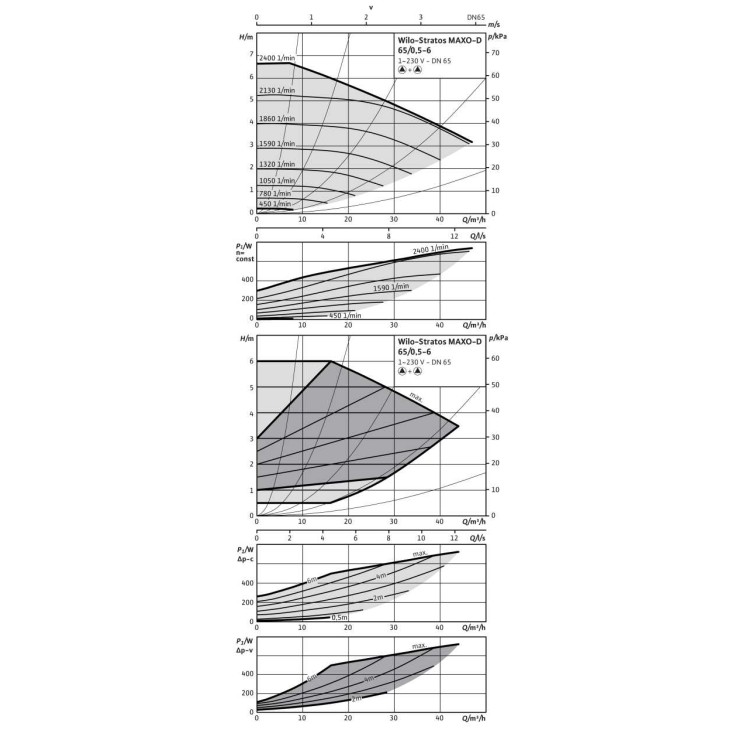

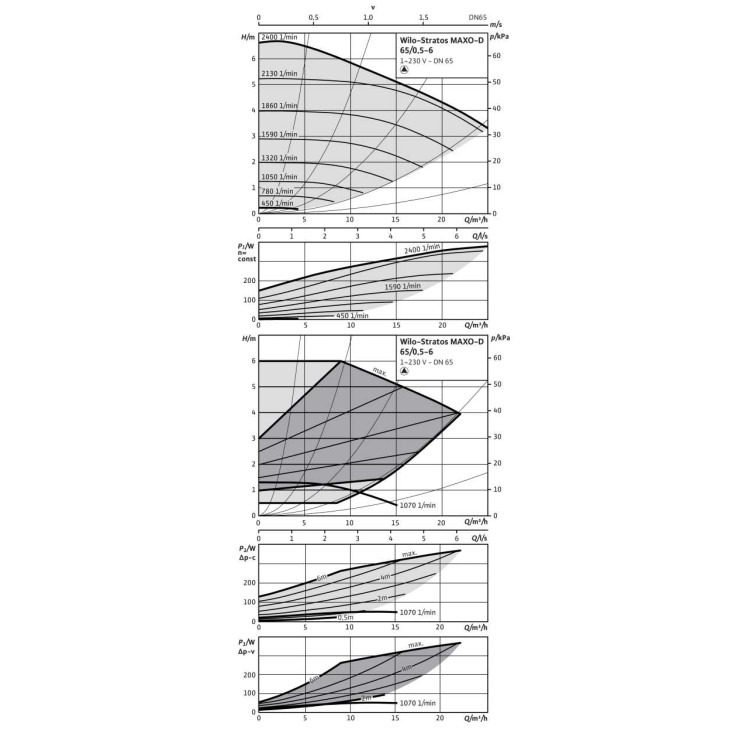

  • Гидравлические характеристики
  • Индекс энергоэффективности (EEI)
    • 0.17
  • Мин. высота подачи при 110 °C
    • 23
  • Мин. высота подачи при 50 °C
    • 5
  • Мин. высота подачи при 95 °C
    • 9
  • Напор H max
    • 6.0
  • Расход Q max add
    • 44.0
  • Расход Q max hr
    • 22.0
  • Данные электродвигателя
  • Индекс энергоэффективности (EEI)
    • 0.17
  • Кабельный ввод
    • 5 x M16x1.5
  • Класс защиты
    • IPX4D
  • Класс защиты мотора
    • IPX4D
  • Класс нагревостойкости изоляции
    • F
  • Макс. ток на входе Р1 P1 max, W
    • 380.0 W
  • Номинальный ток, А
    • 0.20 A
    • 1.65 A
  • Подключение к сети, В/Гц
    • 1~230 V ±10%, 50/60 Hz
    • 1~230 V, 50/60 Hz
  • Помехозащищенность
    • EN 61800-3;2004+A1;2012/промышленные зоны (C2)
  • Потребляемая мощность (мин.) P1 min, W
    • 10.0 W
  • Создаваемые помехи
    • EN 61800-3;2004+A1;2012/жилые зоны (C1)
  • Частота вращения макс. nmax
    • 2400 rpm
  • Частота вращения мин. nmin
    • 450 rpm
  • Эксплуатационные параметры
  • Макс. температура перекачиваемой жидкости, °C
    • 110 °C
  • Максимальное рабочее давление PN, бар
    • 10 bar
  • Мин. высота подачи при 110 °C
    • 23
  • Мин. высота подачи при 50 °C
    • 5
  • Мин. высота подачи при 95 °C
    • 9
  • Мин. температура перекачиваемой жидкости, °C
    • -10 °C
  • Перекачиваемая жидкость
    • Water

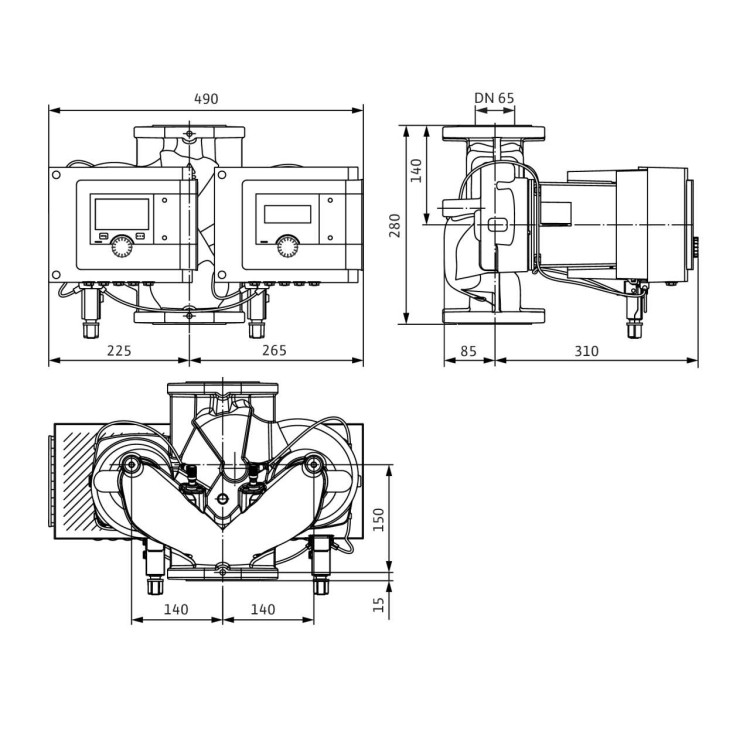

  • Установочные размеры
  • Монтажная длина, мм
    • 280 mm
  • Присоединение к трубопроводу на стороне всасывания RPS
    • DN 65
  • Присоединение к трубопроводу с напорной стороны RPD
    • DN 65
  • Материалы
  • Вал
    • 1.4028 (DLC coated)
  • Материал подшипника
    • Carbon, antimony impregnated
  • Корпус насоса
    • 5.1301, EN-GJL-250
  • Рабочее колесо
    • PPS-GF40
  • Допустимая область применения
  • Макс. температура окружающей среды, °C
    • 40 °C
  • Мин. температура окружающей среды, °C
    • -10 °C
  • Данные для заказа
  • Номер EAN
    • 4048482699998

Будь в курсе последних предложений

Подпишись и получай информацию об акциях и скидках

Узнайте о ценах для партнеров

Специальные цены для наших партнеров и оптовиков
