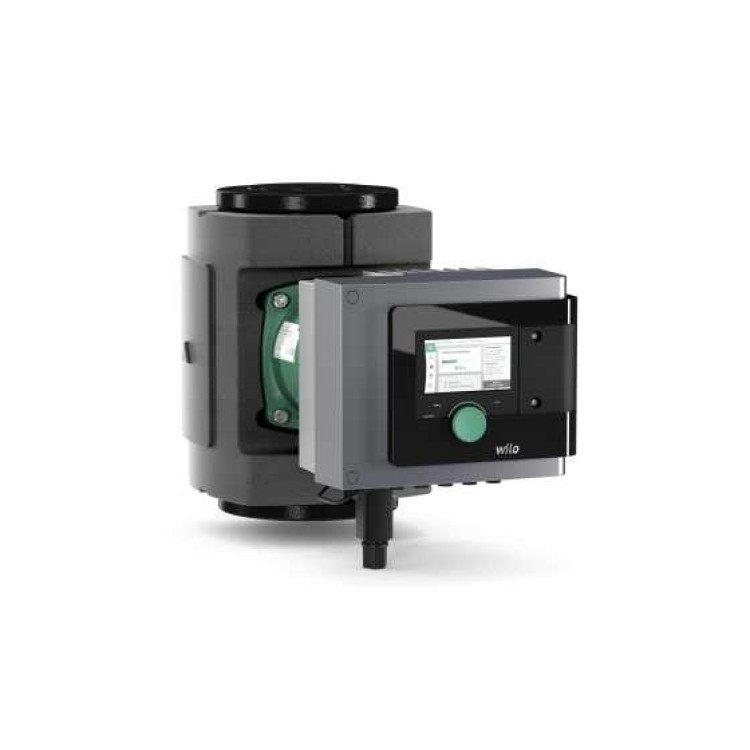

Циркуляционный насос Wilo Stratos MAXO 80/0,5-6 10 bar


157231 р.
  • Нашли дешевле? Получите скидку!

  • Производитель: Wilo
  • Артикул: 2164597
  • Модель: Stratos MAXO 80/0,5-6 10 bar
  • Гарантия: 5 лет
  • Наличие: Есть в наличии

Описание изделия

Умный насос класса премиум Wilo-Stratos MAXO

Высокоэффективный линейный насос с мокрым ротором с электронно-коммутируемым двигателем и электронной регулировкой мощности. Может использоваться для воды систем отопления, холодной воды и водно-гликолевых смесей. Индекс энергоэффективности (EEI) от ≤ 0,17 до ≤ 0,19 в зависимости от типа насоса.



Способы регулирования:

  • постоянная автоматическая регулировка мощности в соответствии с требованиями установки без настройки заданного значения Wilo-Dynamic Adapt plus (заводская установка). Экономия электроэнергии до 20 % по сравнению со способом регулирования dp-v.
  • Постоянная температура (T-const.)
  • Постоянный перепад температур (dT-const.)
  • При необходимости оптимизация расхода подающего насоса за счет объединения в сеть и связи с несколькими насосами (Multi-Flow Adaptation).
  • Постоянный расход (Q-const.)
  • Регулирование перепада давления dp-c в удаленной точке трубопроводной сети (регулирование критической точки)
  • Постоянный перепад давления (dp-c)
  • Переменный перепад давления (dp-v) с возможностью ввода номинальной рабочей точки
  • Постоянная частота вращения (n-const.)
  • Определенный пользователем PID-регулятор



Функции:

  • Учет количества теплоты
  • Учет количества холода
  • Автоматическое отключение насоса при обнаружении отсутствия расхода (No-Flow Stop)
  • Переключение между режимами нагрева и охлаждения (автоматическое, внешнее или ручное)
  • Регулируемое ограничение расхода через функцию Q-Limit (Qmin. и Qmax.)
  • Режимы работы сдвоенных насосов: режим совместной работы двух насосов с оптимизацией по КПД для dp-c и dp-v, режим работы «Основной/резервный»
  • Сохранение и восстановление заданных настроек насоса (3 точки восстановления)
  • Отображение сообщения о неисправности/предупреждающего сообщения в виде простого текста, включая рекомендации по устранению неисправности
  • Функция автоматического удаления воздуха из полости ротора насоса
  • Автоматическая работа с понижением ночью
  • Автоматическая функция деблокирования и встроенная полная защита электродвигателя
  • Распознавание сухого хода



Индикация:

  • способ регулирования
  • Заданное значение
  • Расход
  • Температура.
  • потребляемая мощность
  • Потребление электроэнергии
  • Активные воздействия (например, STOP, No-Flow Stop)



Исполнение:

  • 2 настраиваемых аналоговых входа: 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА и стандартный PT1000; источник питания с +24 В пост. тока
  • 2 настраиваемых цифровых входа (Ext. Off, Ext. Min, Ext. Max, нагрев/охлаждение, ручная перерегулировка (автоматизированная система управления зданием отсоединена), блокировка управления (блокировка клавиш и защита конфигурации дистанционного управления))
  • 2 настраиваемых сигнальных реле для сигнализации рабочего состояния и неисправности
  • Разъем для модулей Wilo CIF с интерфейсами для автоматизированной системы управления зданием (опциональные принадлежности: CIF-модули Modbus RTU, BACnet MS/TP, LON, PLR)
  • Wilo Net — системная шина Wilo для связи между изделиями Wilo, например Multi-Flow Adaptation; режим сдвоенного насоса и Wilo-Smart Gateway
  • Встроенный датчик температуры
  • Автоматический аварийный режим при особых состояниях (задаваемая частота вращения насоса), например в случае сбоя обмена данными по шине или показаний датчика
  • Графический цветной дисплей (4,3 дюйма) с управлением через панель управления одной кнопкой
  • Чтение и настройка эксплуатационных параметров, а также, например, создание протокола ввода в эксплуатацию через интерфейс Bluetooth (без дополнительных принадлежностей) с помощью Wilo-Assistant App
  • Встроенное управление сдвоенными насосами (сдвоенные насосы с готовой кабельной разводкой), при применении 2 одинарных насосов в качестве сдвоенного насоса, подсоединение через сеть Wilo Net
  • Обнаружение повреждения кабеля при аналоговом сигнале (в сочетании с 2 – 10 В или 4 – 20 мА)
  • Возможен наружный монтаж с защитой от атмосферных воздействий в соответствии с инструкцией по монтажу и эксплуатации
  • Дата и время предварительно настроены
  • Теплоизоляционный кожух для применения в системах отопления



Комплект поставки

  • Насос
  • Оптимизированный разъем Wilo-Connector одинаков для всех типоразмеров
  • 2 кабельных ввода M16 x 1,5
  • Подкладные шайбы для фланцевых винтов M12 и M16 (при номинальных диаметрах для подсоединения DN 32 — DN 65)
  • 2 уплотнения при резьбовом подсоединении
  • Теплоизоляционный кожух
  • Краткая инструкция по монтажу и эксплуатации



Принадлежности в качестве опции:

  • Теплоизоляция ClimaForm для предотвращения образования конденсата
  • Модуль CIF: Modbus RTU, BACnet MS/TP, LON, PLR
  • PT 1000 (B) трубный датчик (для горячего водоснабжения)
  • PT 1000 (AA) датчик для установки в погружной гильзе
  • Дифференциальный датчик давления

Ваши преимущества

  • Интуитивное управление за счет прикладной функции Setup Guide в сочетании с новым дисплеем и кнопкой управления с технологией зеленой кнопки.
  • Наивысшая энергоэффективность за счет комбинации оптимизированных и инновационных энергосберегающих функций (например, No-Flow Stop).
  • Оптимальная эффективность системы благодаря новым, инновационным интеллектуальным функциям регулировки, таким как, например, Dynamic Adapt plus, Multi-Flow Adaptation, T-const. и ΔT-const.
  • Новейшие коммуникационные интерфейсы (например, Bluetooth) для подключения к мобильным устройствам и прямого объединения насосов в сеть посредством Wilo Net для управления несколькими насосами.
  • Максимальное удобство электромонтажа за счет понятной и эргономичной клеммной коробки и оптимизированного Wilo-Connector.

Технология завтрашнего дня для сегодняшних систем

Благодаря оптимизированным и инновационным функциям энергосбережения Wilo-Stratos MAXO устанавливает новые стандарты энергоэффективности в сфере коммерческого использования насосов в системах отопления, вентиляции и кондиционирования, а также снабжения питьевой водой Кроме того, его исключительное удобство для пользователя делает управление проще, чем когда бы то ни было.

Тип

Умный циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, электронно-коммутируемым двигателем с встроенной электронной регулировкой мощности.

Применение

Любые системы водяного отопления, системы кондиционирования, закрытые контуры охлаждения, промышленные циркуляционные установки.

Оснащение/функция

Области применения

Насос позволяет провести точную настройку способа регулирования для специфических условий применения на конкретной установке (напр., радиатор, напольное отопление, потолочное охлаждение) при эксплуатации с наивысшей эффективностью.



Отопление

  • Радиатор
  • напольное отопление;
  • потолочное отопление;
  • Нагреватель воздуха
  • Гребенка
  • теплообменника,



Охлаждение

  • Потолочное охлаждение
  • Охлаждение пола
  • Кондиционеры воздуха
  • Гребенка
  • теплообменника,



Сочетание нагрева и охлаждения

  • Автоматическое переключение



В зависимости от выбранного применения возможны следующие способы регулирования:



Способы регулирования

  • Постоянная частота вращения (режим управления)
  • Δp-c для постоянного перепада давления
  • Δp-v для переменного перепада давления
  • Dynamic Adapt plus для непрерывной (динамической) адаптации производительности к текущим потребностям
  • T-const. для постоянного регулирования температуры
  • ΔT для регулирования перепада температуры
  • Константа Q для постоянного регулирования расхода
  • Multi-Flow Adaptation: Определение суммарного расхода через подающий насос для необходимого питания вторичных насосов в распределителях отопительного контура
  • Определенный пользователем ПИД-регулятор



Опциональные функции

  • Q-Limitmax. для ограничения максимального расхода
  • Q-Limitmin. для ограничения минимального расхода
  • No-Flow Stop (отключение при отсутствии потока)
  • Автоматическое ночное понижение
  • Регулирование точки пессимума (Δp-c с внешним датчиком реального состояния)
  • Переменная крутизна характеристики Δp-v



Ручные настройки

  • Выбор области применения через Setup Guide
  • Настройка соответствующих рабочих параметров
  • Номинальная рабочая точка: прямой ввод расчетной рабочей точки при Δp-v
  • Индикация статуса
  • Настройка и сброс счетчика количества энергии (количество теплоты и охлаждение)
  • Функция вентиляции насоса
  • Блокировка клавиш для запрещения настроек
  • Функция для сброса на заводские установки или сохраненные точки восстановления (наборы параметров)
  • Ввод параметров аналоговых входов
  • Ввод параметров двоичных входов
  • Ввод параметров релейных выходов
  • Работа сдвоенного насоса (при двух одинарных насосах, которые должны работать как сдвоенный насос)



Автоматическое управление

  • Оптимизированная по потребности регулировка мощности для энергоэффективной эксплуатации в зависимости от режима работы
  • Идентификация работы с понижением
  • Отключение при обнаружении отсутствия расхода (No-Flow Stop)
  • Плавный пуск
  • Автоматические процедуры устранения неисправностей (например, функция деблокирования)
  • Переключение режимов обогрева/охлаждения
  • Полная защита электродвигателя со встроенной электронной системой отключения



Внешние управляющие входы и их функции

  • 2 аналоговых входа:
  • Типы сигналов: 0–10 В, 2–10 В, 0–20 мА, 4–20 мА, PT1000
  • Применение: Дистанционное регулирование заданного значения для каждого способа регулирования (за исключением Multi-Flow Adaptation), входы датчиков для температуры, перепада давления или произвольный датчик в заданном пользователем ПИД-режиме
  • 2 цифровых входа:
  • Для беспотенциальных управляющих выходов или переключателей
  • Параметрируемые функции:
    • Ext. OFF
    • Ext. MIN
    • Ext. MAX
    • РУЧНОЙ (система управления зданием-ВЫКЛ)
    • Блокировка клавиш
    • Переключение режимов обогрева/охлаждения

Wilo Net для управления сдвоенными насосами (два одинарных насоса), связи нескольких насосов между собой и дистанционного регулирования насосов через шлюз



Сигнализация и индикация

  • Статус дисплея — индикация режима работы:
    • Заданное значение
    • текущего значения напора
    • Фактический расход
    • потребляемая мощность
    • Потребление электроэнергии
    • Температуры
  • Индикация статуса светодиодом: Безошибочная эксплуатация (зеленый светодиод), коммуникация насоса (синий светодиод)
  • Состояние дисплея — индикация ошибки (цвет дисплея красный):
    • Коды ошибок и их описание полным текстом
    • Коррективные меры
  • Состояние дисплея — индикация предупреждения (цвет дисплея желтый):
    • Коды предупреждений и описание предупреждения полным текстом
    • Коррективные меры
  • Состояние дисплея — индикация процесса (цвет дисплея синий):
    • Воздухоотвод насоса
    • Процесс обновления
  • Состояние дисплея — связь с СУЗ (цвет дисплея синий):
  • Сводка активных параметров СУЗ (скорость передачи сигнала, адрес…)
  • Обобщенная сигнализация неисправности SSM (беспотенциальный переключающий контакт)
  • Обобщенная сигнализация рабочего состояния (SBM) (беспотенциальный нормальноразомкнутый контакт)



Обмен данными

  • Интерфейс Bluetooth для беспроводного обмена данными, а также дистанционного управления насосом через смартфон или планшет.
  • Последовательный цифровой интерфейс Modbus RTU для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с модулем Wilo CIF Modbus RTU).
  • Последовательный цифровой интерфейс BACnet MS/TP для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно использование модуля Wilo-CIF BACnet MS/TP).
  • Последовательный цифровой интерфейс LON для подсоединения к автоматизированной системе управления зданием через шину LONWorks (возможно с модулем Wilo CIF LON).
  • Последовательный цифровой интерфейс PLR для подсоединения к автоматизированной системе управления зданиями через характерные для фирмы модули связи (возможно с модулем Wilo CIF PLR).



Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

  • Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насосов по времени)
  • Режим совместной работы двух насосов (включение и выключение при пиковой нагрузке с оптимизацией по КПД)



Оснащение

  • Для насосов с фланцевым соединением: исполнения фланца
    • Стандартное исполнение для насосов DN 32 – DN 65: Комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
    • Стандартное исполнение для насосов DN 80/DN 100: Фланец PN 6 (разработан PN 16 согласно EN 1092-2) для ответного фланца PN 6
    • Специальное исполнение для насосов DN 32 – DN 100: Фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16
  • Множество интегрированных интерфейсов коммуникации и опционально используемый разъем модулей CIF
  • 5 кабельных вводов для подсоединения интерфейсов коммуникации
  • Интерфейс Bluetooth
  • Графический экран с высоким разрешением с зеленой кнопкой и 2 кнопками
  • Удобная клеммная коробка
  • Встроенный температурный датчик
  • Серийная теплоизоляция для насосов, используемых в системах отопления
  • Быстрое электроподключение с помощью оптимизированного штекера Wilo-Connector для источника питания

Комплект поставки

  • Насос
  • Оптимизированный Wilo-Connector
  • 2 кабельных ввода M16 x 1,5
  • Подкладные шайбы фланцевых болтов (при номинальных диаметрах для подсоединения DN 32 - DN 65)
  • Уплотнения при резьбовом подсоединении
  • Теплоизоляция
  • Инструкция по монтажу и эксплуатации

Расшифровка наименования

Пример:

Wilo-Stratos MAXO 30/0,5-12

Stratos MAXO

Высокоэффективный насос (с резьбовым или фланцевым соединением), электронно регулируемый

30/

Номинальный диаметр для подсоединения

0,5-12

Номинальный напор [м]

Технические характеристики

  • Допустимый диапазон температур перекачиваемой жидкости от -10 °C до +110 °C
  • Подключение к сети 1~230 В, 50/60 Гц
  • Класс защиты IPX4D
  • Резьбовое- или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100
  • Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
  • Класс нагревостойкости изоляции: F
  • Создаваемые помехи согласно: EN 61800-3:2004+A1:2012 / жилая зона (C1)
  • Помехозащищенность согласно: EN 61800-3:2004+A1:2012 / промышленная зона (C2)

Материалы

  • Корпус насоса: серый чугун с покрытием KTL
  • Теплоизоляция: полипропилен
  • Вал: Нержавеющая сталь
  • Подшипники: графит
  • Рабочее колесо: синтетический материал

Описание/конструкция

  • Умный циркуляционный насос с мокрым ротором, электронно-коммутируемым двигателем и встроенной автоматической регулировкой мощности
  • Технология зеленой кнопки и графический дисплей
  • Защита электродвигателя с электроникой отключения
  • Разъем для расширения функциональности с опциональным модулем CIF для автоматизированной системы управления зданием
  • Рабочее колесо с изогнутыми трехмерными лопастями и разделительный стакан из синтетического материала на волокнистой основе

Характеристики

Информация о размещении заказа
Артикульный номер 2164597
Изделие Wilo
Масса нетто прибл. кг 32 kg
Обозначение изделия Stratos MAXO 80/0,5-6
Данные электродвигателя
Индекс энергоэффективности (EEI) 0.17
Кабельный ввод 5 x M16x1.5
Класс защиты IPX4D
Класс защиты мотора IPX4D
Класс нагревостойкости изоляции F
Макс. ток на входе Р1 P1 max, W 815.0 W
Номинальная мощность Р2 P2 742.0 W
Подключение к сети, В/Гц 1~230 V ±10%, 50/60 Hz
Подключение к сети, В/Гц 1~230 V, 50/60 Hz
Помехозащищенность EN 61800-3;2004+A1;2012/промышленные зоны (C2)
Потребляемая мощность (мин.) P1 min, W 15.0 W
Создаваемые помехи EN 61800-3;2004+A1;2012/жилые зоны (C1)
Частота вращения макс. nmax 2350 rpm
Частота вращения мин. nmin 400 rpm
Гидравлические характеристики
Макс. температура окружающей среды T 40 °C
Макс. температура перекачиваемой жидкости T 110 °C
Максимальное рабочее давление PN, бар 10 bar
Мин. высота подачи при 110 °C 23
Мин. высота подачи при 50 °C 7
Мин. высота подачи при 95 °C 15
Мин. температура перекачиваемой жидкости T -10 °C
Напор H max 7.0
Расход Q max 47.5
Температура окружающей среды мин. T -10 °C
Эксплуатационные параметры
Максимальное рабочее давление PN, бар 10 bar
Мин. высота подачи при 110 °C 23
Мин. высота подачи при 50 °C 7
Мин. высота подачи при 95 °C 15
Перекачиваемая жидкость Water
Установочные размеры
Монтажная длина, мм 360 mm
Присоединение к трубопроводу на стороне всасывания RPS DN 80
Присоединение к трубопроводу с напорной стороны RPD DN 80
Материалы
Вал 1.4028, X30Cr13
Материал подшипника Carbon, antimony impregnated
Корпус насоса 5.1301, EN-GJL-250
Рабочее колесо PPS-GF40

Отзывы (0)

Нет отзывов о данном товаре.

    Плохо   Хорошо

Обнаружив ошибку или неточность в тексте или описании товара, выделите ее и нажмите Shift+Enter.
