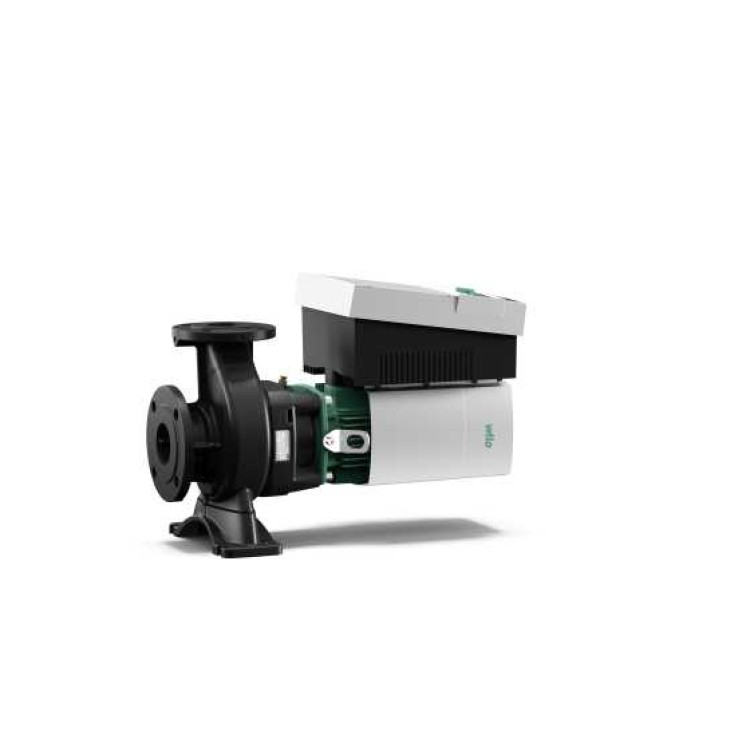

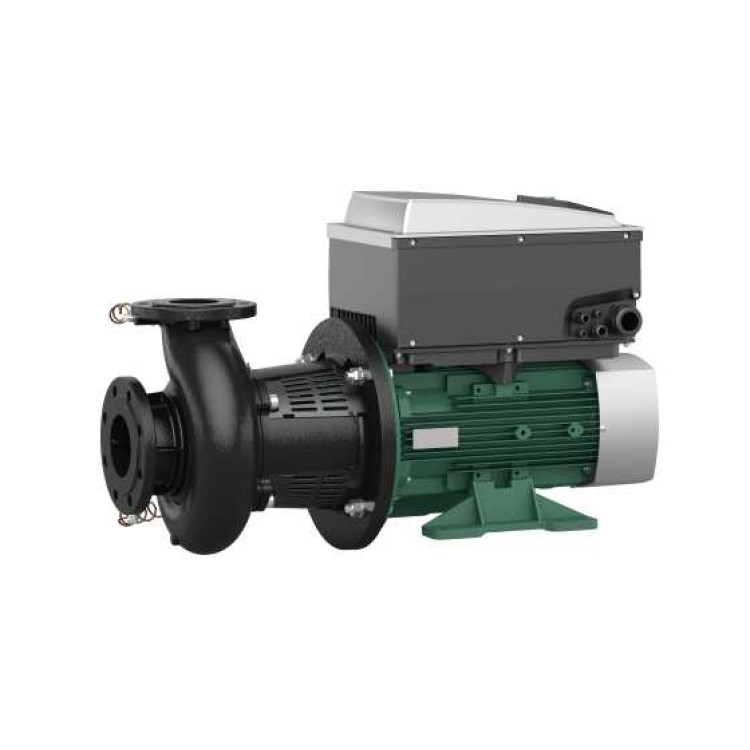

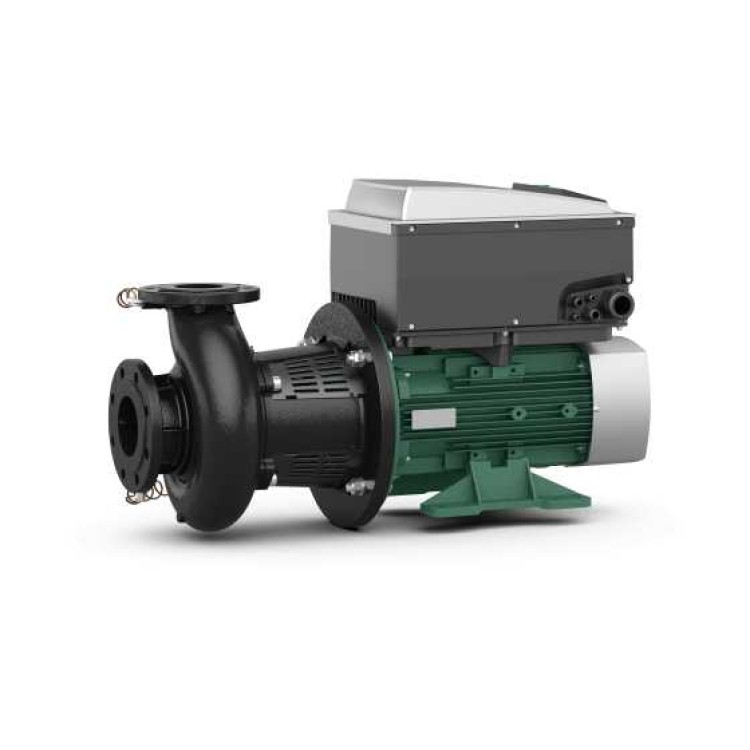

Циркуляционный насос Wilo Stratos GIGA B 80/1-18/3,2
- Артикул: 2189122
- Модель: Stratos GIGA B 80/1-18/3,2
- Производитель: Wilo
- Наличие: Под заказ
Высокоэффективный блочный насос с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2 и электронной регулировкой мощности с сухим ротором. Насос выполнен в качестве одноступенчатого низконапорного центробежного насоса с фланцевым соединением и скользящим торцевым уплотнением. Насос Stratos GIGA B предназначен для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Тип:
- Одноступенчатый низконапорный насос с неразъемным валом блочной конструкции, включая опору на корпусе насоса
- Размеры фланцев и корпуса согласно EN 733
- фланцы PN 16 с перфорацией согласно EN 1092-2;
- Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение ...-R1 без датчика)
- Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием
- скользящее торцевое уплотнение для перекачивания воды до Tмакс. = +140 °C. До T≤ +40 °C допускается примесь гликоля от 20 до 40 % объемной доли. Для водогликолевых смесей с долями гликоля >40 % до макс. 50 % объемной доли и при температуре перекачиваемой жидкости от > + 40 °C до макс. +120 °C или для других перекачиваемых жидкостей, отличных от воды, требуется предусмотреть наличие альтернативного скользящего торцевого уплотнения.
- Подсоединяемое напряжение 3~480 В ±10 %, 50/60 Гц, 3~440 В ±10 %, 50/60 Гц, 3~400 В ±10 %, 50/60 Гц, 3~380 В -5 % +10 %, 50/60 Гц
Принадлежности:
- консоли для крепления к фундаменту;
- Комплекты дифференциальных датчиков давления 0 – 10 В для насосов в исполнении …-R1
- IR-монитор;
- IR-модуль;
- IF-модуль PLR
- IF-модуль LON
- IF-модуль Modbus;
- IF-модуль BACnet;
- IF-модуль CAN.
Серийное оснащение:
- Панель управления с технологией зеленой кнопки для:
- Включение/выключение насоса
- выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
- Установка заданного значения или числа оборотов
- конфигурация рабочих параметров;
- Квитирование ошибок
- Экран насоса для индикации следующих параметров:
- Способ регулирования
- заданное значение (напр., перепад давления или частота вращения);
- сообщения об ошибках и предупреждения;
- текущие значения (напр., потребляемая мощность, текущее значение датчика);
- эксплуатационные данные (напр., количество часов работы, расход энергии);
- данные о состоянии (например, состояние реле SSM и SBM);
- данные об устройстве (напр., название насоса);
- режим работы (только при применении с разветвленными трубопроводами: основной/резервный режим работы, параллельный режим работы).
Дополнительные функции:
- аналоговые интерфейсы 0-10 В, 2-10 В, 0-20 мА, 4-20 мА, встроенная система управления сдвоенными насосами для использования в разветвленном трубопроводе, два настраиваемых реле оповещения для сообщений об эксплуатации или неисправностях, настраиваемый порядок действий при аварии в системах отопления и кондиционирования, блокировка доступа к насосу, встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения, серийные отверстия для отвода конденсата в корпусе электродвигателя (при поставке закрыты), инфракрасный интерфейс для беспроводной связи с управляющим и сервисным устройством – IR-монитором Wilo и IR-модулем Wilo, разъем для IF-модуля Wilo Modbus, BACnet, CAN, PLR, LON для связи с автоматизированной системой управления зданием.
Ваши преимущества
- Инновационный высокоэффективный насос для наивысшего общего КПД с основными размерами согласно EN 733
- Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2
- Высокоэффективная, оптимально подходящая к технологии электронно-коммутируемых двигателей гидравлическая часть с оптимизированным КПД
- Диапазон регулирования в три раза больше, чем у обычных электронно-регулируемых насосов
- Опциональные интерфейсы для обмена данными по шине посредством штекерных IF-модулей
Максимальная мощность при высочайшей энергоэффективности.
Wilo-Stratos GIGA B — идеальный высокоэффективный насос для использования в системах отопления, кондиционирования и охлаждения в зданиях, где важно перемещать большие объемы воды с большим напором.
Тип
Высокоэффективный моноблочный насос с электронно-коммутируемым двигателем и электронной регулировкой частоты вращения с сухим ротором. Исполнение в качестве одноступенчатого низконапорного центробежного насоса с фланцевым подсоединением и торцевым уплотнением.
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Оснащение/функция
Режимы работы
- Δp-c для постоянного перепада давления
- Δp-v для переменного перепада давления
- PID-Control
- Ручной режим управления (n — постоянный)
Панель управления
- Зеленая кнопка и дисплей
Ручное управление
- Настройка значения напора
- Настройка частоты вращения (ручное переключение)
- Настройка режимов работы
- Настройка ВКЛ./ВЫКЛ. насоса
- Конфигурация все рабочих параметров
- Квитирование ошибок
Внешнее управление
- Управляющий вход «Выкл. по приоритету»
- Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
- Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
- Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления
Сигнализация и индикация
- Обобщенная сигнализация неисправности SSM
- Обобщенная сигнализация рабочего состояния SBM
Обмен данными
- Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
- Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
Функции защиты
- Полная защита электродвигателя со встроенной электронной системой отключения
- Блокировка доступа
Система управления сдвоенными насосами (2 одинарных насоса; применение только с разветвленными трубопроводами)
- Режим работы «основной/резервный» (автоматическое переключение при неисправности)
- Основной/резервный режим работы, смена насосов через 24 часа
- Режим параллельной работы двух насосов
Комплект поставки
- Насос
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
|
Пример |
Wilo-Stratos GIGA B 40/1-51/4,5 |
|
Stratos GIGA |
Высокоэффективный насос |
|
B |
Блочная конструкция |
|
40 |
Номинальный диаметр DN фланцевого подсоединения (для Stratos GIGA B: напорная сторона) [мм] |
|
1-51 |
1 = минимальный устанавливаемый напор [м] 51 = максимальный устанавливаемый напор [м] |
|
4,5 |
Номинальная мощность электродвигателя P2 в [кВт] |
|
-xx |
Вариант: например, R1 – исполнение без дифференциального датчика давления |
Технические характеристики
- Диапазон температур перекачиваемой жидкости: от -20 °C до +140 °C
- Электроподключение к сети 3~480 В ±10 %, 50/60 Гц, 3~440 В ±10 %, 50/60 Гц, 3~400 В ±10 %, 50/60 Гц, 3~380 В -5 % +10 %, 50/60 Гц
- Класс защиты IP55
- Макс. рабочее давление 16 бар до +120 °C, 13 бар до +140 °C
Материалы
- Корпус насоса и фонарь: EN-GJL-250
- Рабочее колесо: PPS-GF40
- Вал: 1.4122
- Торцевое уплотнение: AQEGG; другие торцевые уплотнения по запросу
