Циркуляционный насос Wilo Star-Z 20/1


8900 р. 10740 р.
  • Нашли дешевле? Получите скидку!

  • Производитель: Wilo
  • Страна производства: Европа
  • Артикул: 4028111
  • Модель: Star-Z 20/1
  • Гарантия: 2 года
  • Наличие: Есть в наличии

Описание изделия

Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды.

Циркуляционный насос для систем ГВС, насос с мокрым ротором с постоянной частотой вращения для установки в трубах. Устойчивый к токам блокировки электродвигатель. Корпус насоса из бронзы, рабочее колесо из упрочненного стекловолокном синтетического материала, керамический вал с угольными подшипниками скольжения, пропитанными синтетической смолой.

Описание серии

Тип
Циркуляционные насосы с мокрым ротором с резьбовым соединением
Применение
Циркуляционные системы питьевого водоснабжения, для применения в промышленности и оборудовании для зданий и сооружений.
Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды.
Обозначение
Пример: Wilo-Star-Z 20/1Wilo-Star-Z 15 TT
Star Стандартный насос
Z Циркуляционный насос
20/ Номинальный внутренний диаметр для подсоединения
1 Номинальный напор [м]
TT Со встроенным таймером и управлением температурой (только Z 15 TT)
EM однофазный электродвигатель (1~)
DM трехфазный электродвигатель (3~)
-3 3 ступени частоты вращения
Особенности/преимущества продукции
  • Насосы переменного тока с быстрым электрическим подключением
  • Все пластмассовые детали, находящиеся в контакте с перекачиваемой средой, имеют допуск KTW
  • Серийная теплоизоляция для Star-Z 15 TT.
  • Star-Z 15 TT со встроенным таймером и термостатом, ЖК-дисплеем с языком символов, технологией «красной кнопки» и автоматическим распознаванием термической дезинфекции котла, а также шаровым запорным вентилем со стороны всасывания и обратным клапаном с напорной стороны.
Технические характеристики
  • Постоянная частота вращения или три выборочные ступени частоты вращения для Star-Z...-3
  • Температура перекачиваемых жидкостей:
    • Питьевая вода до 3,21 ммоль/л (18 °dH): макс. +65° C, в кратковременном режиме работы (2 ч) до +70° C
  • Подключение к сети 1~230 В, 50 Гц или для Star‐Z 25/2 DM 3~400 В, 50 Гц
  • Класс защиты IP 44 (IP 42 при Star-Z 15 TT)
  • Номинальный внутренний диаметр Rp ½, Rp 1
  • Макс. рабочее давление 10 бар
Оснащение/функции
Режимы работы
  • Переключение ступеней частоты вращения (только Star-Z...-3)

Ручное управление
  • Регулировка ступеней частоты вращения (1 ступень частоты вращения, 3 ступени частоты вращения у насосов Star-Z...-3)

Автоматическое управление
  • Таймер для программирования 3 значений времени включения или выключения (только Z 15 TT)
  • Управление температурой для поддержания постоянной величины температуры в обратной линии системы циркуляции питьевой воды (только Z 15 TT)
  • Стандартная программа термической дезинфекции (распознавание и поддержание процесса термической дезинфекции котла) (только Z 15 TT)
  • Защита от блокировки (только Z 15 TT)

Сигнализация и индикация
  • ЖК-дисплей для индикации параметров насоса и кодов ошибок (только Z 15 TT)

Оснащение
  • Отливка под ключ на корпусе насоса (только Star‐Z 25)
  • Возможен подвод кабеля с двух сторон (только Star-Z 20, Star-Z 25)
  • Быстрое подключение при помощи пружинных клемм
  • Электродвигатель, устойчивый к токам блокировки
  • Встроенный обратный клапан с напорной стороны (только Star-Z 15 TT)
  • Встроенный шаровой запорный вентиль (только Star-Z 15 TT)
  • С таймером (только Z 15 TT)
Материалы
  • Корпус насоса:
    • латунь: Star-Z 15
    • бронза: Star-Z 20, Star-Z 25
  • Рабочее колесо: Синтетический материал
  • Вал:
    • нержавеющая сталь: Star-Z 15
    • Оксидная керамика: Star-Z 20, Star-Z 25
  • Подшипники: Графит, пропитанный синтетической смолой
Комплект поставки
  • Насос
  • Уплотнения при резьбовом подсоединении
  • Инструкция по монтажу и эксплуатации
  • Теплоизоляция (только Star-Z 15 TT)
Принадлежности
  • Резьбовые соединения
  • Компенсаторы
  • Теплоизолирующие кожухи для Star-Z 20, 25
  • Специальный латунный штуцер для насосов с резьбовым соединением:
    внешняя резьба/внутри клемма для припайки
  • Подключаемый модуль часового выключателя Wilo-S1R-h для Star-Z 20/1, Z 25/2 EM (исполнение для однофазного тока)
  • Реле времени Wilo-SK 601N в сочетании с Wilo-SK 602N (в качестве контактора) для Star-Z 25/2 DM (трехфазное исполнение)
  • Реле времени Wilo-SK 601N для выключения/включения по времени для Star-Z 20, 25



Характеристики

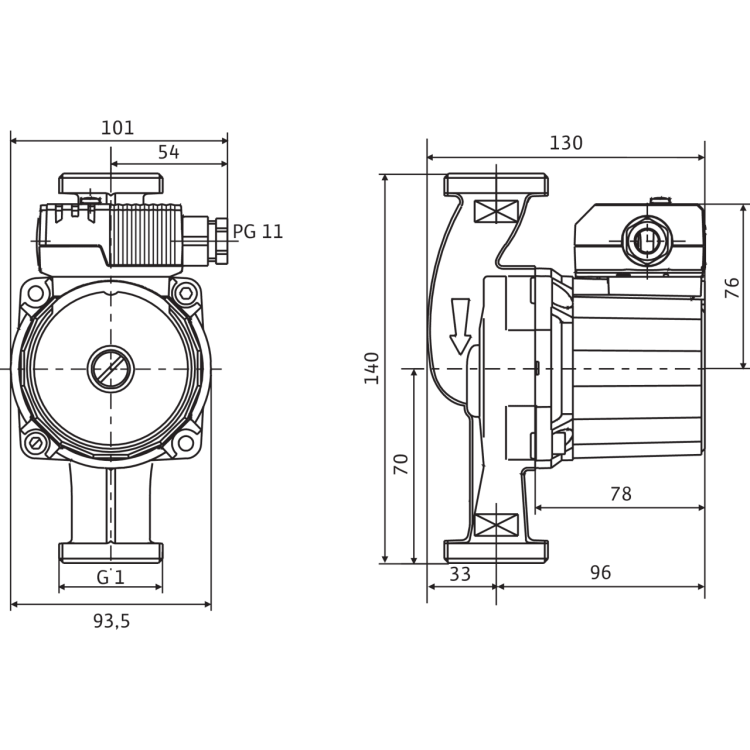

Размеры/вес
Вес, кг 2.24
Материалы
Вал насоса Оксидная керамика, коричневая (Al2O3)
Корпус насоса Бронза (CC 499K) по DIN 50930-6 согласно Постановлению о питьевой воде (TrinkwV)
Подшипники Графит, пропитанный синтетической смолой
Рабочее колесо Синтетический материал (PPO)
Допустимая область применения
Диапазон температур при использовании в циркуляционных системах ГВС при макс. температуре окружающей среды +40 °C в кратковременном режиме 2 ч T, °C 70
Диапазон температур при использовании в циркуляционных системах ГВС при макс. температуре окружающей среды +40, °C +2 ... +65
Макс. допустимое рабочее давление Pmax, бар 10
Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС 3,21 ммоль/l (18 °dH)
Мотор/электроника
Защита электродвигателя не требуется (устойчив к токам блокировки)
Класс изоляции F
Подключение к сети 1~230 В, 50 Гц
Помехозащищенность EN 61000-6-2
Потребление тока I, А max. 0,18
Потребляемая мощность P1,Вт 36 - 38
Резьбовой ввод для кабеля PG 1x11
Создаваемые помехи EN 61000-6-3
Степень защиты IP 44
Частота вращения N, об/мин 2700
Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
Минимальное давление на входе при температурах жидкости 40/65/110°C 0,5 / 3 / 10
Подсоединения к трубопроводу
Монтажная длина L0, мм 140
Резьба G 1
Резьбовое соединение труб Rp ½
Допустимая перекачиваемая среда (другие среды по запросу)
Питьевая вода и вода для производства пищевых продуктов согласно Постановлению о питьевой воде 2001 г. (TrinkwV 2001)
