Циркуляционный насос Standard Wilo TOP-SD 32/10 DM PN6/10

  • Артикул: 2165551,2080074
  • Модель: TOP-SD 32/10 DM PN6/10
  • Производитель: Wilo
  • Гарантия: 2 года
  • Наличие: Есть в наличии
RUB
56 329
от 2 759 /мес
Купить в кредит
выгодно
?

Обращаем Ваше внимание, что скидки и купоны не распространяются на товары оплаченные в рассрочку.

Купить в рассрочку
Запросить счет

Возможно применение для любых систем отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.

Не требующий обслуживания сдвоенный насос с мокрым ротором с резьбовым или фланцевым подсоединением; возможен выбор ступеней частоты вращения.

Оснащение и функции

  • Ручная регулировка мощности с 3 ступенями частоты вращения
  • Насосы с 1-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
  • Насосы с 3-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
    • Электроподключение к сети 3–230 В с опциональным штекером переключения
  • Корпус насоса с катафорезным покрытием для оптимальной защиты от коррозии
  • Комбинированный фланец PN 6/PN 10 (при DN 32 - DN 65)
  • Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).



Описание серии

Особенности/преимущества продукции

  • Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
  • Ручная регулировка мощности с 3 ступенями частоты вращения
  • Сдвоенный насос может работать в режиме «основной/резервный» и в режиме параллельной работы двух насосов
  • Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата

Тип

Сдвоенный насос: насос с мокрым ротором - циркуляционный насос с фланцевым соединением (TOP-SD 30/5 с резьбовым соединением).

Применение

системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения

Оснащение/функция

Режимы работы

  • Переключение ступеней частоты вращения



Ручное управление

  • Настройка ступеней частоты вращения: 3 ступени частоты вращения



Автоматическое управление

  • Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт)



Сигнализация и индикация

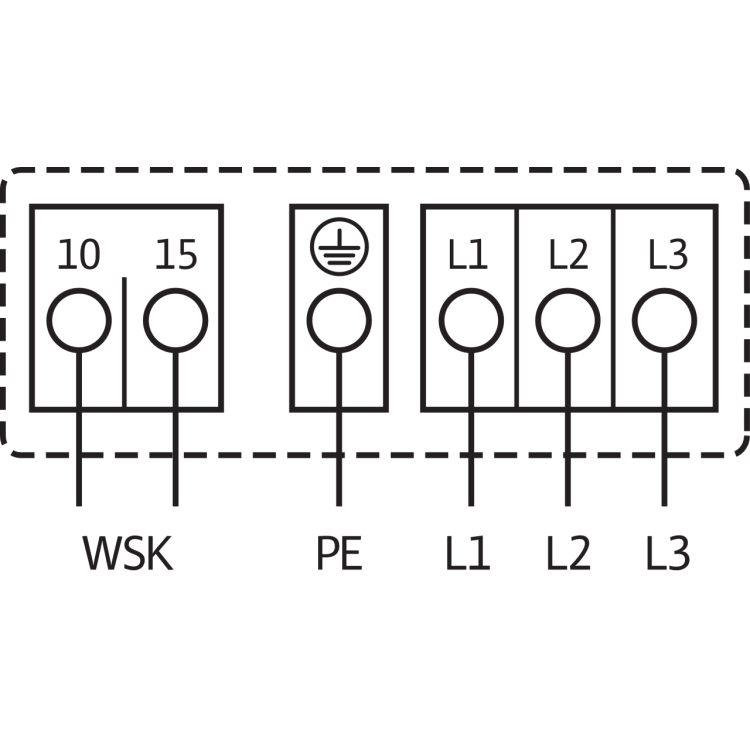

  • Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥180 Вт и предназначен для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
  • Контрольная индикация направления вращения (серийное оснащение только для 3~насосов)
  • Индикация выбранной ступени частоты вращения



Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

  • Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).



Оснащение

  • Для насосов с фланцевым подсоединением: исполнения фланца
    • Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
    • Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN16 согласно EN 1092-2) для ответного фланца PN 6,
  • Консольная конструкция (только с горизонтальным расположением вала):
    • Стандартное исполнение для насосов TOP-SD 40/15, 50/15, все TOP-SD 65 и TOP-SD 80.
    • Специальное исполнение для насосов TOP-SD 32/10, 40/3, 40/7, 40/10, 50/7, 50/10. Отверстие M10 для монтажа консоли по запросу.
  • Встроенный перекидной клапан в корпусе насоса
  • Кабельный ввод возможен с двух сторон (только для 1~ и 3~насосов с P2≥180 Вт)

Комплект поставки

  • Сдвоенный насос
  • С уплотнениями для резьбового соединения (только для TOP-SD 30/5)
  • С подкладными шайбами фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 32 - DN 65)
  • Инструкция по монтажу и эксплуатации

Расшифровка наименования

Пример:

Wilo-TOP-SD 40/7

TOP-SD

Стандартный сдвоенный насос (насос с фланцевым соединением, TOP-SD 30/5 с резьбовым соединением)

40/

Номинальный внутренний диаметр для подсоединения

7

Номинальный напор [м] при подачеQ = 0 м3

Технические характеристики

  • Допустимый диапазон температур: от –20 до +130 °C, кратковременно (2 ч) до +140 °C (TOP-SD 80/15, 80/20: от -20 °C до +110 °C)
  • Электроподключение к сети:
    • 1~230 В, 50 Гц (в зависимости от типа)
    • 3~230 В, 50 Гц (штекер переключения опционально)
    • 3~400 В, 50 Гц
  • Класс защиты IP X4D
  • Резьбовое или фланцевое соединение (в зависимости от типа): от Rp 1¼ до DN 80
  • Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)

Материалы

  • Корпус насоса: Серый чугун
  • Рабочее колесо: Синтетический материал
  • Вал: Нержавеющая сталь
  • Подшипники: металлографит



  • Эксплуатационные параметры
  • Макс. температура перекачиваемой жидкости, °C
    • 130
  • Материалы
  • Вал насоса
    • 1.4034, X46Cr13
  • Корпус насоса
    • 5.1301, EN-GJL-250
  • Рабочее колесо
    • PP-GF50
  • Размеры/вес
  • Вес, кг
    • 19
  • Подсоединения к трубопроводу
  • Габаритная длина l0, мм
    • 220
  • Номинальный внутренний диаметр фланца
    • DN 32
  • Фланец
    • PN 6/PN 10 (при DN 32 - DN 65)
  • Мотор/электроника
  • Класс изоляции
    • IPX4D
  • Помехозащищенность
    • EN 61000-6-2
  • Потребляемая мощность P1.1, Вт
    • 380
  • Создаваемые помехи
    • EN 61000-6-3
  • Фаз
    • 3x230v
  • Допустимая область применения
  • Макс. допустимое рабочее давление Pmax, бар
    • 10
  • Данные мотора
  • Номинальный ток IN, А
    • 0.78
  • Данные для заказа
  • Тип
    • Одинарные насосы
  • Мотор
  • Частота вращения n, об/мин
    • 2650
