Циркуляционный насос с сухим ротором в исполнении Inline Wilo VeroLine-IPH-O 80/140-4/2


290730 р.
  • Нашли дешевле? Получите скидку!

  • Производитель: Wilo
  • Страна производства:
    Европа
  • Артикул: 2121303,2105783
  • Модель: VeroLine-IPH-O 80/140-4/2
  • Гарантия: 2 года
  • Наличие: Есть в наличии

Описание изделия

Одноступенчатый центробежный насос с сухим ротором линейного типа для эксплуатации с особенно горячими перекачиваемыми жидкостями.

Трехфазный электродвигатель с неразъемным валом и специальным промежуточным фонарем для крепления корпуса с ребрами охлаждения для торцевого уплотнения.
Эта серия предназначена для установки в трубах с горизонтальным валом электродвигателя/насоса.
Исполнение фланца согласно EN 1092-1 в качестве фланца с канавкой и пружиной. Фланец корпуса насоса в форме D (с канавкой), приварные ответные фланцы (входят в комплект поставки) в форме С (с пружиной).

Описание серии

Тип
Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением
Применение
Для перекачивания масляного теплоносителя в закрытых циркуляционных системах промышленного назначения
Обозначение
Пример IPH‐O 65/125‐1,1/4
IPH‐O Линейный насос для перекачивания масляного теплоносителя
65 Номинальный внутренний диаметр DN подсоединения к трубопроводу
125 Диаметр рабочего колеса
1,1 Номинальная мощность электродвигателя P2 в кВт
4 Число полюсов электродвигателя
Особенности/преимущества продукции
  • Не зависящее от направления вращения, самоохлаждающееся скользящее торцевое уплотнение
  • Широкий диапазон температур перекачиваемых жидкостей при отсутствии дополнительных изнашивающихся деталей гарантирует самые разнообразные возможности применения
Технические характеристики
  • Допустимый диапазон температур от ‐10°C до +350 °C при макс. 9 бар
  • Подключение к сети 3~400 В, 50 Гц (другие по запросу)
  • Класс защиты IP 55
  • Номинальный внутренний диаметр от DN 20 до DN 80
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:
  • Скользящее торцовое уплотнение
  • Фланцевое соединение
  • Соединительный элемент
  • Электродвигатель со специальным валом
Материалы
  • Корпус насоса: стальное литье 1.0625
  • Соединительный элемент: EN-GJS-400-15
  • Рабочее колесо: EN-GJL-250
  • Вал: нержавеющая сталь 1.4005
  • Скользящее торцевое уплотнение: AQ1VGG; другие скользящие торцевые уплотнения по запросу
Комплект поставки
  • Насос
  • Инструкция по монтажу и эксплуатации
  • Приваренный ответный фланец
  • Фланцевые уплотнения
Принадлежности
  • Термодатчик, устройство отключения терморезистора с положительным температурным коэффициентом, электродвигатели специального исполнения
Общие указания – директивы ErP (экологический дизайн)
Требования по экологическому проектированию водяных насосов не распространяются на данную серию, так как она предназначена для высокотемпературного применения выше 120° C.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.



Характеристики

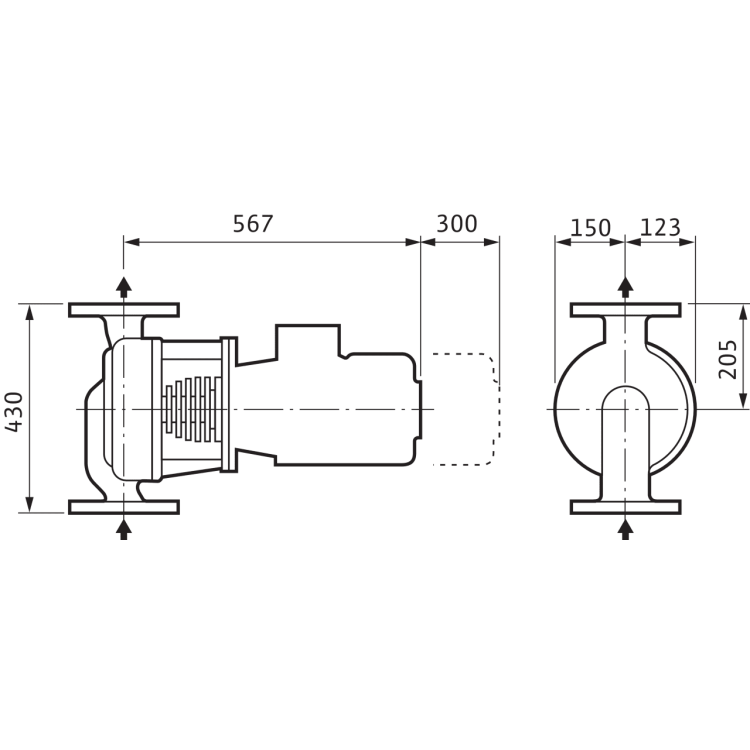

Размеры/вес
Вес, кг 80
Материалы
Вал насоса 1.4005 [AISI416]
Другие скользящие торцевые уплотнения по запросу
Корпус насоса 1625
Промежуточный корпус EN-GJS-400-15
Рабочее колесо EN-GJL-250
Скользящее торцевое уплотнение AQ1VGG
Допустимая перекачиваемая среда (другие среды по запросу)
Вода систем отопления (согласно VDI 2035)
Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 °C) По запросу
Масляный теплоноситель, °C до +350
Охлаждающая и холодная вода
Мотор/электроника
Встроенная полная защита мотора Специальное исполнение с термодатчиками за дополнительную плату
Класс изоляции F
Коэффициент мощности cos φ 0.92
КПД ηM 0.88
Обмотка мотора мощностью до 3 кВт 230 В Δ/400 В Y, 50 Гц
Обмотка мотора мощностью от 4 кВт 230 В Δ/400 В Y, 50 Гц
Степень защиты IP 55
Допустимая область применения
Диапазон температур при макс. температуре окружающей среды +40 ,°C -10...+350
Стандартное исполнение для рабочего давления pмакс, бар Теплонесущее масло: 9
Температура окружающей среды, макс., °C +40
Установка в закрытых помещениях
Варианты монтажа
Монтаж на консолях -
Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) только с горизонтальным расположением вала
Электроподключение
Номинальная частота вращения n, об/мин 2840
Подключение к сети 3~400 В, 50 Гц
Подсоединения к трубопроводу
Номинальный внутренний диаметр фланца DN 80
Фланец с отверстием для манометра
Фланцы (по EN 1092-2) PN 25
