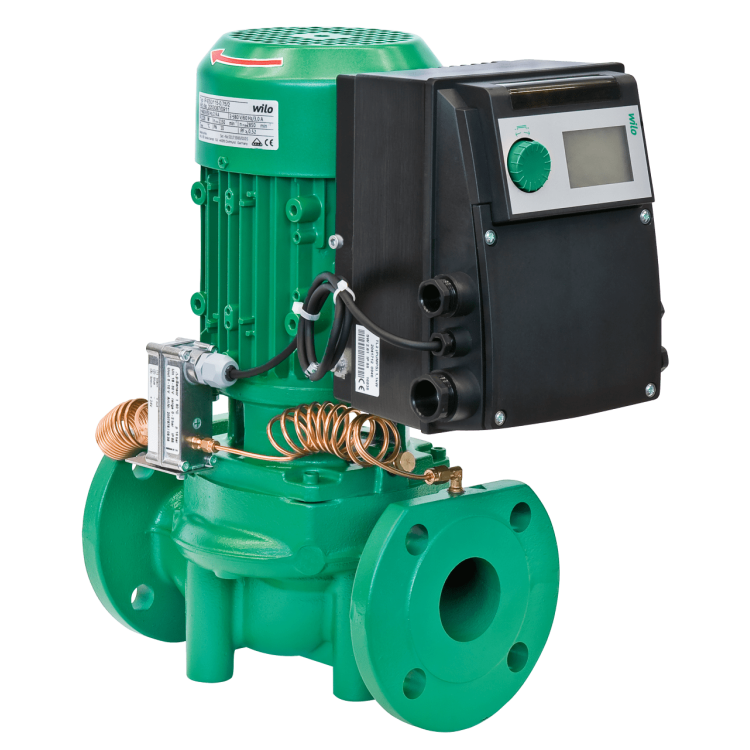

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением Wilo VeroLine-IP-E 65/130-4/2

  • Артикул: 2158827,2133262
  • Модель: VeroLine-IP-E 65/130-4/2
  • Производитель: Wilo
  • Страна производства: Европа
  • Гарантия: 2 года
  • Наличие: Есть в наличии
RUB
247 674
от 9 793 /мес
Купить в кредит
выгодно
?

Обращаем Ваше внимание, что скидки и купоны не распространяются на товары оплаченные в рассрочку.

Купить в рассрочку
Запросить счет

Центробежный насос с сухим ротором линейного типа для установки в трубах или на фундаменте со встроенным частотным преобразователем для электронного регулирования параметров, в том числе постоянного или переменного перепада давления (Δp-c/Δp-v). Трехфазный электродвигатель с частотным преобразователем


Тип:
  • одноступенчатый низконапорный центробежный насос с неразъемным валом;
  • спиральный корпус линейного типа;
  • фланцы PN 16 с перфорацией согласно EN 1092-2;
  • Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение ...-R1 без датчика)
  • Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием
  • скользящее торцовое уплотнение для перекачивания воды температурой до 120 °C. До температуры +40 °C допустимо применение гликолевой примеси объемной долей от 20 до 40%. Другие скользящие торцовые уплотнения или другие перекачиваемые жидкости/температуры предоставляются по запросу.

Принадлежности:
  • консоли для крепления к фундаменту;
  • IR-монитор;
  • IR-модуль;
  • IF-модуль PLR
  • IF-модуль LON
  • IF-модуль Modbus;
  • IF-модуль BACnet;
  • IF-модуль CAN.
  • Системы регулирования VR-HVAC/CCe-HVAC/SCe-HVAC
  • Комплекты дифференциальных датчиков давления (DDG) 0-10 В для насосов в исполнении ...–R1

Серийное оснащение:
  • Однокнопочная панель управления для следующих функций:
    • Включение/выключение насоса
    • Установка заданного значения или числа оборотов
    • выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
    • выбор режима работы при совместной работе двух насосов (основной/резервный режим работы, режим совместной работы двух насосов);
    • конфигурация рабочих параметров;
    • Квитирование ошибок
  • Экран насоса для индикации следующих параметров:
    • Способ регулирования
    • заданное значение (напр., перепад давления или частота вращения);
    • сообщения об ошибках и предупреждения;
    • текущие значения (напр., потребляемая мощность, текущее значение датчика);
    • эксплуатационные данные (напр., количество часов работы, расход энергии);
    • данные о состоянии (например, состояние реле SSM и SBM);
    • данные об устройстве (напр., название насоса);

Дополнительные функции:
  • Интерфейсы: Управляющий вход «Выкл. по приоритету», «Внешняя смена насосов» (действует только в режиме работы сдвоенного насоса), аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для ​режима управления (DDC) или дистанционного регулирования заданных значений, аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для передачи сигнала фактического значения датчика давления, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-картой памяти/IR-монитором Wilo, разъем для IF-модуля Wilo Modbus, BACnet, CAN, PLR, LON для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности, интерфейс для связи со сдвоенными насосами;
  • устанавливаемый временной интервал для смены работы насосов (в режиме работы сдвоенного насоса);
  • Встроенная полная защита электродвигателя
  • различные режимы работы для систем отопления (HV) или кондиционирования (AC);
  • Блокировка доступа
  • различные панели управления: стандартная/обслуживание





Описание серии

Тип
Электронно регулируемый насос с сухим ротором в исполнении inline с фланцевым соединением и автоматической регулировкой мощности
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Обозначение
Пример IP-E 40/160-4/2-R1
IP-E Насос Inline с электронным регулированием
40 Номинальный внутренний диаметр присоединения к трубопроводу D
160 Номинальный внутренний диаметр рабочего колеса
4 Номинальная мощность электродвигателя P2 в кВт
2 Число полюсов электродвигателя
R1 Исполнение без датчика давления
Особенности/преимущества продукции
  • Экономия электроэнергии за счет встроенной электронной системы регулирования мощности
  • Опциональные интерфейсы для связи с шиной посредством подключаемых IF-модулей
  • Простое управление благодаря технологии «красная кнопка» и дисплею
  • Встроенная система управления сдвоенными насосами
  • Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
Технические характеристики
  • Минимальный индекс эффективности (MEI) ≥ 0,4
  • Допустимый диапазон температур от -20° C до +120° C
  • Подключение к сети
    • 3~400 В ± 10 %, 50 Гц
    • 3~380 В -5 % +10 %, 60 Гц
  • Класс защиты IP 55
  • Номинальный внутренний диаметр от DN 32 до DN 80
  • Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:
  • Скользящее торцовое уплотнение
  • Фланцевое соединение
  • Привод со встроенной электронной системой регулирования частоты вращения
Материалы
  • Корпус насоса и соединительный элемент: EN-GJL-250
  • Рабочее колесо: PPO-GF30
  • Вал: 1.4021
  • Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу
Оснащение/функции
Режимы работы
  • Δp‐c для постоянного перепада давления
  • Δp‐v для переменного перепада давления
  • ПИД-регулятор
  • Ручной режим управления (n=постоянный)

Панель ручного управления
  • «Красная кнопка» и дисплей

Ручное управление
  • Настройка значения напора
  • Настройка частоты вращения (ручное переключение)
  • Настройка режимов работы
  • Настройка ВКЛ./ВЫКЛ. насоса
  • Конфигурация все рабочих параметров
  • Квитирование ошибок

Внешнее управление
  • Управляющий вход «Выкл. по приоритету»
  • Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
  • Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
  • Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация
  • Обобщенная сигнализация неисправности SSM
  • Обобщенная сигнализация рабочего состояния SBM

Обмен данными
  • Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-картой памяти
  • Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты
  • Полная защита электродвигателя со встроенной электронной системой отключения
  • Блокировка доступа

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
  • Режим работы «основной/резервный» (автоматическое переключение при неисправности)
  • Основной/резервный режим работы, смена насосов через 24 часа
  • Режим параллельной работы двух насосов
  • Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)
Комплект поставки
  • Насос
  • Инструкция по монтажу и эксплуатации
Опции
  • Вариант …-R1 без дифференциального датчика давления
  • Вариант ...-H5 с корпусом PN16 (за отдельную плату)
  • Вариант ...-S1/-S2 с особым скользящим торцовым уплотнением (за отдельную плату)
Принадлежности
  • 3 консоли с крепежным материалом для монтажа на фундаменте
  • IR-монитор, IR-модуль
  • IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
  • IF-модуль LON для соединения с сетью LONWORKS
  • IF-модуль BACnet
  • IF-модуль Modbus
  • IF-модуль CAN
  • Система регулирования VR-HVAC
  • Система регулирования CCe-HVAC
  • Система регулирования SCe-HVAC
  • Дифференциальный датчик давления (DDG)
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.



  • Допустимая область применения
  • Макс. температура окружающей среды, °C
    • +40
  • Диапазон температур при макс. температуре окружающей среды +40 ,°C
    • -20...+120 (в зависимости от перекачиваемой среды)
  • Специальное исполнение для рабочего давления pмакс., бар
    • 16
  • Стандартное исполнение для рабочего давления pмакс, бар
    • 10
  • Установка в закрытых помещениях
  • Установка в открытых помещениях
    • -
  • Размеры/вес
  • Вес, кг
    • 58
  • Материалы
  • Вал насоса
    • 1.4021 [AISI420]
  • Другие скользящие торцевые уплотнения
    • по запросу
  • Корпус насоса
    • EN-GJL-250
  • Промежуточный корпус
    • EN-GJL-250
  • Рабочее колесо
    • PPO-GF30
  • Рабочее колесо (специальное исполнение)
  • Скользящее торцевое уплотнение
    • AQEGG
  • Данные для заказа
  • Вес (брутто), кг
    • 58
  • Вес (нетто), кг
    • 58
  • Вид упаковки
    • Картон
  • Высота (брутто), мм
    • 460
  • Высота (нетто), мм
    • 448
  • Длина (брутто), мм
    • 570
  • Длина (нетто), мм
    • 501.5
  • Изделие
    • Wilo
  • Количество на один слой, шт
    • 1
  • Количество на поддон, шт
    • 1
  • Номер EAN
    • 4048482647296
  • Свойства упаковки
    • Транспортировочная упаковка
  • Тип
    • VeroLine-IP-E 65/130-4/2
  • Цвет
    • зеленый
  • Ширина (брутто), мм
    • 385
  • Ширина (нетто), мм
    • 300
  • Допустимая перекачиваемая среда (другие среды по запросу)
  • Вода систем отопления (согласно VDI 2035)
  • Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 °C)
  • Масляный теплоноситель, °C
    • Специальное исполнение за дополнительную плату
  • Охлаждающая и холодная вода
  • Мотор/электроника
  • Встроенная полная защита мотора
  • Класс изоляции
    • F
  • Класс эффективности мотора
    • IE4
  • Коэффициент мощности cos φ
    • 0.89
  • Макс. потребляемая мощность P1, кВт
    • 4.9
  • Номинальная мощность электродвигателя P2, кВт
    • 4
  • Номинальный ток (прим.) IN 3~400 В, А
    • 11.8
  • Помехозащищенность
    • EN 61800-3
  • Создаваемые помехи
    • EN 61800-3
  • Степень защиты
    • IP 55
  • Технология мотора
    • Асинхронный мотор
  • Устройство защитного отключения
  • Число полюсов
    • 2
  • Электроподключение
  • Диапазон частоты вращения, об/мин
    • 750-2900
  • Подключение к сети
    • 3~440 В, 50/60 Гц3~400 В, 50/60 Гц3~380 В, 50/60 Гц
  • Частота вращения N, об/мин
    • 750 - 2900
  • Минимальный индекс эффективности (MEI)
  • Минимальный индекс эффективности (MEI)
    • ≥ 0.40
  • Насос с макс. диаметром рабочего колеса для определения MEI
    • IPL65/130-4/2
  • Варианты монтажа
  • Монтаж на консолях
  • Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)
  • Подсоединения к трубопроводу
  • Номинальный внутренний диаметр DN
    • 32 - 80
  • Номинальный внутренний диаметр фланца
    • DN 65
  • Фланец с отверстием для манометра
    • R 1/8
  • Фланцы (по EN 1092-2)
    • PN 10 (PN 16 по запросу)
