Центробежный насос Wilo Economy MHIE 203N (3~380/400/440 V, FKM)


90075 р.
  • Нашли дешевле? Получите скидку!

  • Производитель: Wilo
  • Страна производства: Европа
  • Артикул: 4171765
  • Модель: Economy MHIE 203N (3~380/400/440 V, FKM)
  • Гарантия: 2 года
  • Наличие: Есть в наличии

Описание изделия

Многоступенчатый нормальновсасывающий горизонтальный высоконапорный центробежный насос блочного типа с горизонтальным всасывающим и вертикальным напорным патрубком и встроенным частотным преобразователем с воздушным охлаждением. Встроенный частотный преобразователь позволяет осуществлять плавную регулировку частоты вращения, давления и ПИД-регулировку.
Регулирование частоты вращения
  • «Регулирование частоты вращения»: вручную с помощью красной кнопки или внешних сигналов
  • «Постоянный перепад давления»: регулирование давления с помощью датчика давления, установка заданного значения с помощью красной кнопки или внешних сигналов
  • «ПИД-регулирование»: регулирование других постоянных величин (температура, расход, давление и т. д.) с помощью датчика, установка заданного значения с помощью красной кнопки или внешних сигналов
Электронный модуль предлагает различные защитные функции. К ним относятся: защита от перегрузки, определение отсутствия воды, повышенного/пониженного сетевого напряжения, высокой температуры окружающей среды, отсутствия фазы, блокировки насоса, короткого замыкания. Сообщения об ошибках выводятся на дисплей.
На электронном модуле имеется устойчивый к короткому замыканию выход напряжения +24 В с макс. нагрузочной способностью контактов 30 мА. Модуль оснащен беспотенциальными контактами для SSM, а также красными и зелеными светодиодами для сигнала ВКЛ./ВЫКЛ.
Вход:
  • In1: вход сигнала датчика 4–20 мА, 0–10 В, 0–20 мА или 2–10 В
  • In2: вход заданного значения 0–20 мА, 0–10 В, 4–20 мА или 2–10 В
Выход:
  • Доступен выход напряжения +24 В с макс. нагрузочной способностью контактов 50 мА
  • Беспотенциальная обобщенная сигнализация неисправности и рабочего состояния
  • Внешний режим ВКЛ./ВЫКЛ. Информационный обмен через инфракрасный порт
  • Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
Данный насос имеет компактную конструкцию и оснащен сквозным насосным валом электродвигателя и не зависящим от направления вращения скользящим торцовым уплотнением.
Насос подходит для водоснабжения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в системах пожаротушения, моечных установках, в системах орошения.
Особенности/преимущества продукции
  • Эргономичная, компактная блочная конструкция
  • Все детали гидравлической части, соприкасающиеся с перекачиваемой жидкостью, такие как секции, рабочие и ведущие колеса, корпус насоса изготовлены из нержавеющей стали
  • Исключительно простой ввод параметров и простое управление электронным модулем благодаря технологии «красной кнопки» и ЖК-дисплею
  • Разрешение к применению в питьевом водоснабжении (ACS, KTW, WRAS) для всех деталей, соприкасающихся с перекачиваемой жидкостью (исполнение EPDM)
Комплект поставки
  • Многоступенчатый высоконапорный центробежный насос Wilo-Multivert MHIE
  • Инструкция по монтажу и эксплуатации
Указания по компоновке
  • Опционально – вставные IF-модули
  • Датчики доступны в качестве дополнительных принадлежностей

Описание серии

Тип
Нормальновсасывающий многоступенчатый насос со встроенным частотным преобразователем
Применение
  • Водоснабжение и повышение давления
  • Системы пожаротушения
  • Промышленные циркуляционные системы
  • Производственные технологии
  • Контуры циркуляции охлаждающей воды
  • Моечные и дождевальные установки
Обозначение
Пример:MHIE 402N-1/E/3-2/M13-2G
MHIEМногоступенчатый высоконапорный центробежный насос горизонтального исполнения с электронным управлением
4Подача в м3
02Количество рабочих колес
NЭлектродвигатель IE2
1Материал
1 = 1.4301 (AISI 304)
2 = 1.4404 (AISI 316L)
EВид уплотнения
E = EPDM
V = FKM (Viton)
31 = 1~ (однофазный ток)
3 = 3~ (трехфазный ток)
‐ = гидравлическая часть без электродвигателя
M13Только для 1 ~ (переменного тока)
Предварительно установленный режим работы при варианте исполнения
M13 = режим 1 или 3 (ручное или дистанционное управление)
M2 = режим 2 (режим регулирования давления)
2GЧастотный преобразователь, второе поколение
Особенности/преимущества продукции
  • Простой ввод в эксплуатацию и компактная конструкция
  • Все детали, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали
  • Трехфазный электродвигатель IEC (уровень IE2) со встроенным частотным преобразователем (частотный преобразователь для 3-фазных электродвигателей с дополнительными интерфейсами для связи с шиной посредством подключаемых IF-модулей)
  • Полная защита электродвигателя
  • Разрешение к применению в питьевом водоснабжении (ACS, KTW, WRAS) для всех деталей, соприкасающихся с перекачиваемой жидкостью (исполнение EPDM)
Технические характеристики
  • Подключение к сети 1~230 В (±10 %), 50 Гц или 230 В (±10 %), 60 Гц
  • Подключение к сети 3~400 В (±10 %), 50 Гц (Y) или 400 В (±10 %), 60 Гц (Y)
  • Температура перекачиваемых жидкостей от -15 до +110 °C
  • Рабочее давление макс.10 бар
  • Макс. входное давление 6 бар
  • Класс защиты IP 54
  • Излучение помех соответствует EN 61000-6-4 T2 (EN 61000-6-3 – в качестве опции)
  • Помехозащищенность соответственно EN 61000-6-2
  • Номинальные внутренние диаметры патрубков со стороны всасывания в зависимости от типа Rp 1, Rp 1¼, Rp 1½ или Rp 2
  • Номинальные внутренние диаметры патрубков с напорной стороны в зависимости от типа Rp 1, Rp 1¼ или Rp 1½
Оснащение/функции
  • Насос блочного исполнения из нерж. стали
  • Гидравлическая часть из нерж. стали 1.4301
  • Резьбовое соединение
  • Встроенный частотный преобразователь
  • Трехфазное исполнение с технологией «красной кнопки» и ЖК дисплеем для индикации состояния
  • Встроенная термическая реле электродвигателя
Материалы
  • Рабочие колеса, секции и корпус насоса из нержавеющей стали 1.4301/1.4404
  • Вал нержавеющая сталь 1.4404
  • Уплотнение EPDM (EP 851)/FKM (Viton)
  • Скользящее торцовое уплотнение из графита/карбида вольфрама
  • Подшипники из карбида вольфрама
  • Основание насоса из алюминия
Комплект поставки
  • Насос
  • Инструкция по монтажу и эксплуатации

Характеристики

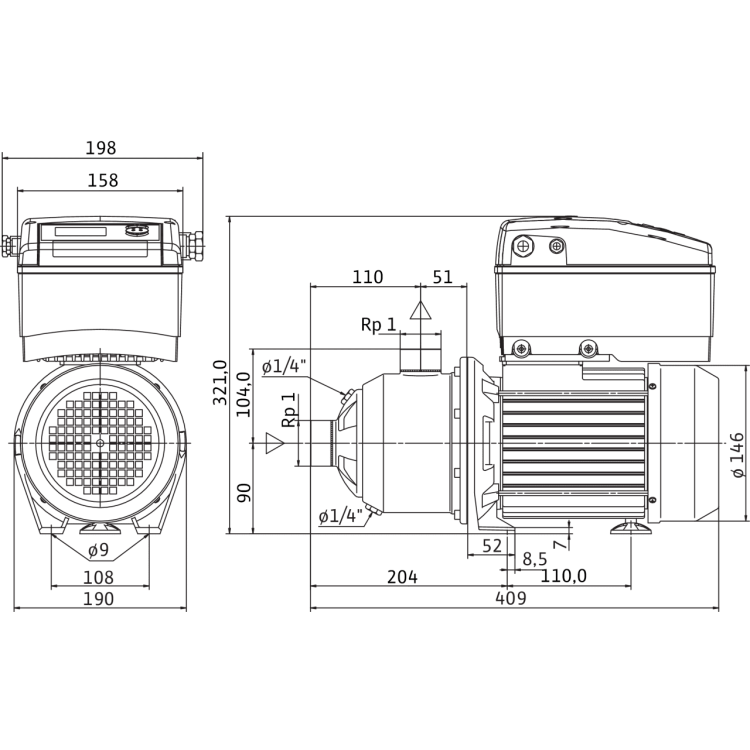

Размеры/вес
Вес, кг 16
Материалы
Вал насоса 1.4404 [AISI316L]
Корпус насоса 1.4404 [AISI316L]
Механическое уплотнение Q1BVGG
Рабочее колесо 1.4404 [AISI316L]
Статическое уплотнение FKM
Мощность
Входное давление макс. H, бар
Максимальное рабочее давление pмакс, бар 10
Номинальное давление, бар PN
Температура окружающей среды, макс. T, °C 50
Температура перекачиваемой жидкости T, °C -15...+90
Мотор
Класс изоляции F
КПД электродвигателя ηm 100% , % 79,0
КПД электродвигателя ηm 50% , % 74,0
КПД электродвигателя ηm 75% , % 78,0
Номинальная мощность электродвигателя P2, кВт 0.75
Номинальный ток 3~380 V, 60 Hz I, А 3.4
Номинальный ток 3~400 В, 50 Гц IN, А 3.2
Номинальный ток 3~440 V, 60 Hz I, А 3.1
Подключение к сети 3~380/400/440 В, 50/60 Гц
Потребляемая мощность P1, кВт 0.96
Степень защиты IP 54
Подключения
Уровень номинального давления (на стороне всасывания) PN PN 10
Уровень номинального давления (с напорной стороны) PN PN 10
