Блочный насос Wilo CronoBloc-BL-E 80/270-11/4-R1

В наличии
К сравнению
  • Артикул: 2154315,2144301,2189995
  • Модель: CronoBloc-BL-E 80/270-11/4-R1
  • Производитель: Wilo
  • Страна производства: Европа
  • Гарантия: 2 года
  • Наличие: Есть в наличии
RUB
470 272
от 9 793 /мес
Купить в кредит
выгодно
?

Обращаем Ваше внимание, что скидки и купоны не распространяются на товары оплаченные в рассрочку.

Купить в рассрочку
Запросить счет

Одноступенчатый центробежный насос с сухим ротором блочного типа для установки на фундаменте со встроенным частотным преобразователем для электронного регулирования в т. ч. постоянного перепада давления (Δp-c). Насос можно эксплуатировать в режиме работы Δp-c только с внешним дифференциальным датчиком давления (комплект дифференциального датчика давления); его подключение не выполняется на корпусе насоса. Устройство CronoBloc-BL-E предназначено для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения.


Конструкция
  • Одноступенчатый низконапорный центробежный насос
  • Спиральный корпус блочного типа с размерами фланцев и корпуса согласно DIN EN 733, а также фланцами PN 16 согласно EN 1092-2
  • Блочная конструкция с низким уровнем шума и вибрации, соединительным элементом и неподвижно присоединенным унифицированным (стандартным) электродвигателем
  • Корпус насоса и соединительный элемент в серийном исполнении с катафоретическим покрытием
  • Привинченный опорный цоколь при мощности электродвигателя до 4 кВт, привинченные ножки при мощности электродвигателя от 5,5 кВт
  • Сильфонное скользящее торцевое уплотнение, независимое от направления вращения, с принудительной промывкой и рабочее колесо, снижающее кавитацию
  • Скользящее торцовое уплотнение для перекачивания воды температурой до 140 °C. Допустимо применение гликолевой примеси температурой макс. +40 °C с объемной долей от 20 до 40 %

Серийное оснащение
Экран насоса для индикации следующих параметров:
  • способ регулирования Δp-c (постоянный перепад давления), ПИД-регулировка, n-постоянный (Режим управления);
  • заданное значение (напр., перепад давления или частота вращения);
  • сообщения об ошибках и предупреждения;
  • текущие значения (напр., потребляемая мощность, текущее значение датчика);
  • эксплуатационные данные (напр., количество часов работы, расход энергии);
  • данные о состоянии (например, состояние реле SSM и SBM);
  • данные об устройстве (напр., название насоса);
  • режим работы (только при применении с разветвленными трубопроводами: основной/резервный режим работы, параллельный режим работы двух насосов).

Однокнопочная панель управления для следующих функций:
  • Вкл./выкл. насоса
  • Установка заданного значения или числа оборотов
  • Выбор режима работы и способа регулирования
  • конфигурация рабочих параметров;
  • квитирование ошибок.

Преимущества
  • Интерфейсы: Управляющий вход «Выкл. по приоритету», аналоговый вход 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА для ручного режима управления (DDC) или дистанционного регулирования заданных значений, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-монитором/IR-накопителем Wilo, разъем для IF-модуля Wilo для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности
  • Трехфазный электродвигатель с частотным преобразователем
  • Встроенная система управления сдвоенными насосами
  • Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
  • В серийном исполнении отверстия в корпусе электродвигателя для слива конденсата (при поставке отверстия закрыты)
  • различные режимы работы для систем отопления (HV) или кондиционирования (AC);
  • Блокировка доступа к насосу
  • различные панели управления: стандартная/обслуживание

Принадлежности
  • консоли для крепления к фундаменту;
  • Комплекты дифференциального датчика давления для способа регулирования Δp-c
  • IR-монитор
  • IR-модуль
  • IF-модуль PLR
  • IF-модуль LON
  • IF-модуль Modbus
  • IF-модуль BACnet
  • IF-модуль CAN
  • Системы регулирования VR-HVAC/CCe-HVAC/SCe-HVAC





Описание серии

Тип
Электронно регулируемый насос с сухим ротором в блочном исполнении с фланцевым соединением и автоматической регулировкой мощности.
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Обозначение
Пример BL-E 40/160-5,5/2-R1
BL-E Блочный насос с электронным регулированием
40 Номинальный внутренний диаметр DN подсоединения к трубопроводу (напорный патрубок)
160 Номинальный внутренний диаметр рабочего колеса в мм
5,5 Номинальная мощность электродвигателя P2 в кВт
2 Число полюсов электродвигателя
-R1 Исполнение без дифференциального датчика давления
Особенности/преимущества продукции
  • Экономия электроэнергии за счет встроенной электронной системы регулирования мощности
  • Опциональные интерфейсы для связи с шиной посредством подключаемых IF-модулей
  • Простое управление благодаря проверенной технологии «красная кнопка» и дисплею
  • Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
  • Удобство пользования благодаря соответствию рабочих характеристик и основных размеров EN 733 (DIN для стандартных насосов)
Технические характеристики
  • Минимальный индекс эффективности (MEI) ≥ 0,4
  • Допустимый диапазон температур от -20° C до +140° C
  • Сетевое подключение
    • 3~440 В -5/±10 %, 50/60 Гц
    • 3~400 В ±10 %, 50/60 Гц
    • 3~380 В -5/±10 %, 50/60 Гц
  • Класс защиты IP 55
  • Номинальный внутренний диаметр от DN 32 до DN 125
  • Макс. рабочее давление 16 бар (120 °C)
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:
  • Скользящее торцовое уплотнение
  • Фланцевое соединение со штуцером для замера давления R 1/8
  • Фонарь
  • Муфта
  • Привод со встроенной электронной системой регулирования частоты вращения
Материалы
  • Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опционально: чугун с шаровидным графитом EN-GJS-400-18-LT
  • Рабочее колесо: Стандартное исполнение: EN-GJL-200; опционально: Бронза CuSn 10
  • Вал: 1.4122
  • Скользящее торцевое уплотнение: AQEGG, другие скользящие торцевые уплотнения по запросу
Оснащение/функции
Режимы работы
  • Δp‐c для постоянного перепада давления (только с внешним DDG)
  • ПИД-регулятор
  • Ручной режим управления (n=постоянный)

Панель ручного управления
  • «Красная кнопка» и дисплей

Ручное управление
  • Настройка значения напора
  • Настройка частоты вращения (ручное переключение)
  • Настройка режимов работы
  • Настройка ВКЛ./ВЫКЛ. насоса
  • Конфигурация все рабочих параметров
  • Квитирование ошибок

Внешнее управление
  • Управляющий вход «Выкл. по приоритету»
  • Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
  • Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация
  • Обобщенная сигнализация неисправности SSM
  • Обобщенная сигнализация рабочего состояния SBM

Обмен данными
  • Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-картой памяти
  • Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты
  • Полная защита электродвигателя со встроенной электронной системой отключения
  • Блокировка доступа

Система управления сдвоенными насосами (2 одинарных насоса; применение только с разветвленными трубопроводами)
  • Режим работы «основной/резервный» (автоматическое переключение при неисправности)
  • Основной/резервный режим работы, смена насосов через 24 часа
  • Режим параллельной работы двух насосов
Комплект поставки
  • Насос
  • Инструкция по установке и эксплуатации
Опции
  • Вариант ...-L1 с рабочим колесом из бронзы (за отдельную плату)
  • Вариант ...-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
  • Вариант ...-S1/-S2 с особым скользящим торцовым уплотнением (за отдельную плату)
Принадлежности
  • Консоли с крепежным материалом для монтажа на фундаменте
  • IR-монитор, IR-модуль
  • IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
  • IF-модуль LON для соединения с сетью LONWORKS
  • IF-модуль BACnet
  • IF-модуль Modbus
  • IF-модуль CAN
  • Система регулирования VR-HVAC
  • Система регулирования CCe-HVAC
  • Система регулирования SCe-HVAC
  • Дифференциальный датчик давления (DDG)
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.



  • Данные электродвигателя
  • Защита электродвигателя
    • интегрировано
  • Класс защиты мотора
    • IP55
  • Класс нагревостойкости изоляции
    • F
  • Допустимая область применения
  • Макс. температура окружающей среды, °C
    • +40
  • Диапазон температур при макс. температуре окружающей среды +40 ,°C
    • -20...+140 (в зависимости от перекачиваемой среды)
  • Специальное исполнение для рабочего давления pмакс., бар
  • Стандартное исполнение для рабочего давления pмакс, бар
    • 13 (до +140) 16 (до +120)
  • Установка в закрытых помещениях
  • Установка в открытых помещениях
    • -

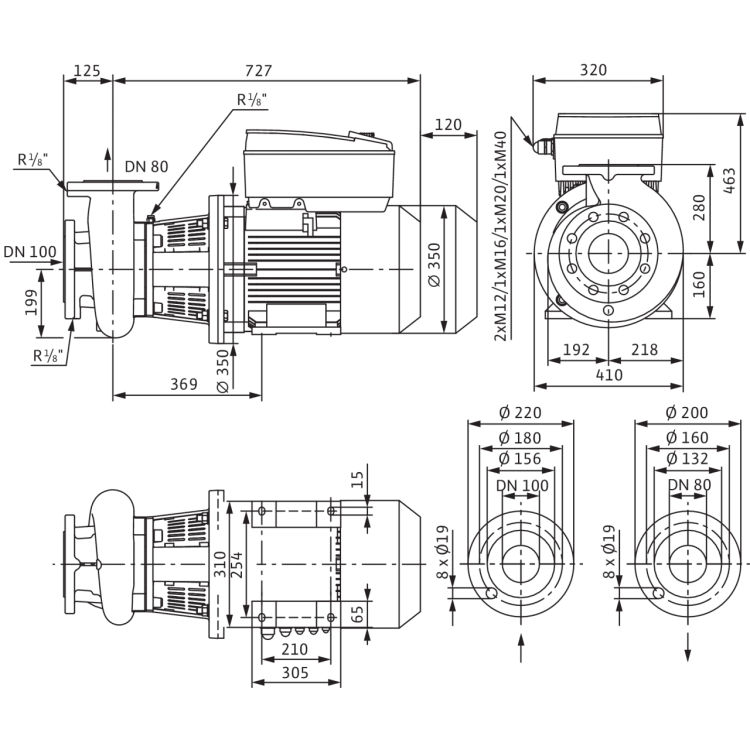

  • Размеры/вес
  • Вес, кг
    • 261
  • Материалы
  • Вал насоса
    • 1.4122
  • Другие скользящие торцевые уплотнения
    • по запросу
  • Корпус насоса
    • EN-GJL-250
  • Промежуточный корпус
    • EN-GJL-250
  • Рабочее колесо
    • EN-GJL-200
  • Рабочее колесо (специальное исполнение)
    • G-CuSn10
  • Скользящее торцевое уплотнение
    • AQEGG
  • Данные для заказа
  • Вес (брутто), кг
    • 286
  • Вес (нетто), кг
    • 261
  • Вид упаковки
    • Европоддон
  • Высота (брутто), мм
    • 746
  • Высота (нетто), мм
    • 602
  • Длина (брутто), мм
    • 1200
  • Длина (нетто), мм
    • 852
  • Изделие
    • Wilo
  • Количество на один слой, шт
    • 1
  • Количество на поддон, шт
    • 1
  • Номер EAN
    • 4048482558677
  • Свойства упаковки
    • Транспортировочная упаковка
  • Тип
    • CronoBloc-BL-E 80/270-11/4-R1
  • Цвет
    • зеленый
  • Ширина (брутто), мм
    • 800
  • Ширина (нетто), мм
    • 423
  • Допустимая перекачиваемая среда (другие среды по запросу)
  • Вода систем отопления (согласно VDI 2035)
  • Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 °C)
  • Масляный теплоноситель, °C
    • Специальное исполнение за дополнительную плату
  • Охлаждающая и холодная вода
  • Мотор/электроника
  • Встроенная полная защита мотора
  • Класс изоляции
    • F
  • Класс эффективности мотора
    • IE4
  • Макс. потребляемая мощность P1, кВт
    • 11.7
  • Номинальная мощность электродвигателя P2, кВт
    • 11
  • Номинальный ток (прим.) IN 3~400 В, А
    • 18.8
  • Помехозащищенность
    • EN 61800-3
  • Создаваемые помехи
    • EN 61800-3
  • Степень защиты
    • IP 55
  • Технология мотора
    • Асинхронный мотор
  • Устройство защитного отключения
  • Число полюсов
    • 4
  • Электроподключение
  • Диапазон частоты вращения, об/мин
    • 750-2900
    • 380-1450
  • Подключение к сети
    • 3~440 В, 50/60 Гц3~400 В, 50/60 Гц3~380 В, 50/60 Гц
    • 3~440 V ±10, 50/60 Hz3~400 V ±10, 50/60 Hz3~380 V -5/+10, 50/60 Hz
  • Минимальный индекс эффективности (MEI)
  • Минимальный индекс эффективности (MEI)
    • ≥ 0.40
  • Насос с макс. диаметром рабочего колеса для определения MEI
    • BL80/270-11/4
  • Варианты монтажа
  • Монтаж на консолях
  • Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)
  • Подсоединения к трубопроводу
  • Номинальный внутренний диаметр DN
    • 32 - 150
  • Номинальный внутренний диаметр DN1
    • 100
  • Номинальный внутренний диаметр DN2
    • 80
  • Фланец с отверстием для манометра
    • R 1/8
  • Фланцы (по EN 1092-2)
    • PN 16 (PN25 по запросу)
