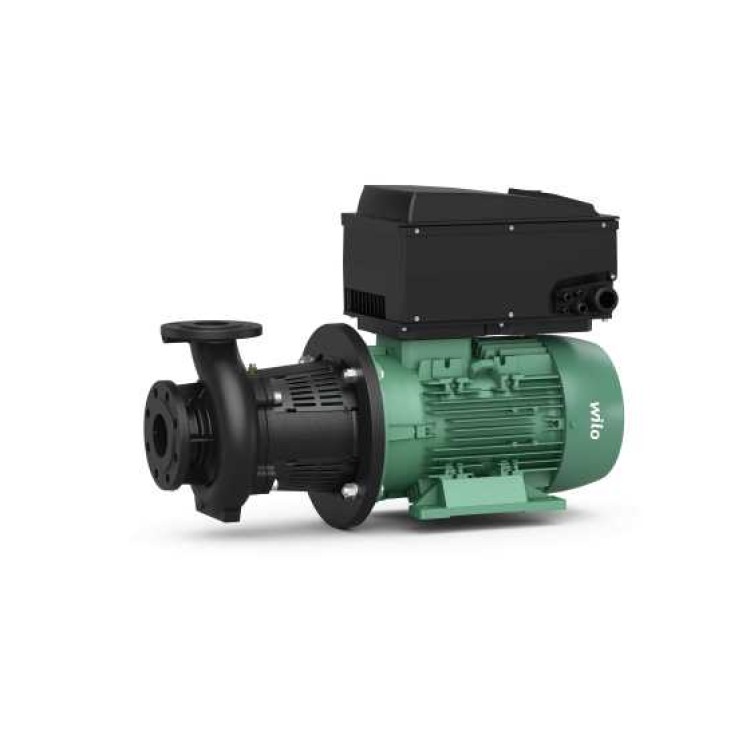

Блочный насос Wilo BL-E125/225-11/4


513348 р.
  • Нашли дешевле? Получите скидку!

  • Производитель: Wilo
  • Артикул: 2189974
  • Модель: BL-E125/225-11/4
  • Гарантия: 2 года
  • Наличие: Есть в наличии

Описание изделия

Одноступенчатый центробежный насос с сухим ротором блочного типа для установки на фундаменте со встроенным частотным преобразователем для электронного регулирования в т. ч. постоянного или изменяемого перепада давления (Δp-c/ Δp-v). Устройство CronoBloc-BL-E предназначено для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения.



Конструкция

  • Одноступенчатый низконапорный центробежный насос
  • Спиральный корпус блочного типа с размерами фланцев и корпуса согласно DIN EN 733, а также фланцами PN 16 согласно EN 1092-2
  • Блочная конструкция с низким уровнем шума и вибрации, соединительным элементом и неподвижно присоединенным унифицированным (стандартным) электродвигателем
  • Корпус насоса и соединительный элемент в серийном исполнении с катафоретическим покрытием
  • Привинченный опорный цоколь при мощности электродвигателя до 4 кВт, привинченные ножки при мощности электродвигателя от 5,5 кВт
  • Сильфонное скользящее торцовое уплотнение, независимое от направления вращения, с принудительной промывкой и рабочее колесо, снижающее кавитацию
  • Скользящее торцовое уплотнение для перекачивания воды температурой до 140 °C. Допустимо применение гликолевой примеси температурой макс. +40 °C с объемной долей от 20 до 40 %



Серийное оснащение

Экран насоса для индикации следующих параметров:

  • Способ регулирования Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления)
  • заданное значение (напр., перепад давления или частота вращения);
  • сообщения об ошибках и предупреждения;
  • текущие значения (напр., потребляемая мощность, текущее значение датчика);
  • эксплуатационные данные (напр., количество часов работы, расход энергии);
  • данные о состоянии (например, состояние реле SSM и SBM);
  • данные об устройстве (напр., название насоса);
  • Режим работы (только для разветвленных трубопроводов: основной/резервный режим работы, режим совместной работы двух насосов)



Однокнопочная панель управления для следующих функций:

  • Насос Вкл./Выкл.
  • Установка заданного значения или числа оборотов
  • Выбор режима работы и способа регулирования
  • конфигурация рабочих параметров;
  • Квитирование ошибок



Дополнительные функции

  • Интерфейсы: управляющий вход «Выкл. по приоритету», аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для ​режима управления (DDC) или дистанционного регулирования заданных значений, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-монитором/IR-картой памяти Wilo, разъем для IF-модуля Wilo для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности
  • Трехфазный электродвигатель с частотным преобразователем
  • Встроенная система управления сдвоенными насосами
  • Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
  • В серийном исполнении отверстия в корпусе электродвигателя для слива конденсата (при поставке отверстия закрыты)
  • различные режимы работы для систем отопления (HV) или кондиционирования (AC);
  • Блокировка доступа к насосу
  • различные панели управления: стандартная/обслуживание



Принадлежности

  • Опорные блоки для крепления на фундаменте
  • IR-монитор;
  • IR-модуль;
  • IF-модуль PLR
  • IF-модуль LON
  • IF-модуль Modbus
  • IF-модуль BACnet;
  • IF-модуль CAN
  • Системы регулирования VR-HVAC/CCe-HVAC/SCe-HVAC
  • Комплекты дифференциальных датчиков давления (DDG) 0-10 В для насосов в исполнении ...–R1

Ваши преимущества

  • Экономия энергии за счет встроенной электронной системы регулировки мощности
  • Опциональные интерфейсы для обмена данными по шине посредством штекерных IF-модулей
  • Простое управление благодаря проверенной технологии зеленой кнопки и дисплею
  • Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
  • Удобен в пользовании благодаря параметрам мощности и основным размерам согласно EN 733 (для стандартных насосов)

Тип

Энергоэффективный одноступенчатый центробежный насос в блочном исполнении с электронным автоматическим регулированием частоты вращения, торцовым уплотнением, фланцевым подсоединением.

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Оснащение/функция

Режимы работы

  • Δp-c для постоянного перепада давления
  • Δp-v для переменного перепада давления
  • PID-Control
  • Ручной режим управления (n — постоянный)



Панель управления

  • Зеленая кнопка и дисплей



Ручное управление

  • Настройка значения напора
  • Настройка частоты вращения (ручное переключение)
  • Настройка режимов работы
  • Настройка ВКЛ./ВЫКЛ. насоса
  • Конфигурация все рабочих параметров
  • Квитирование ошибок

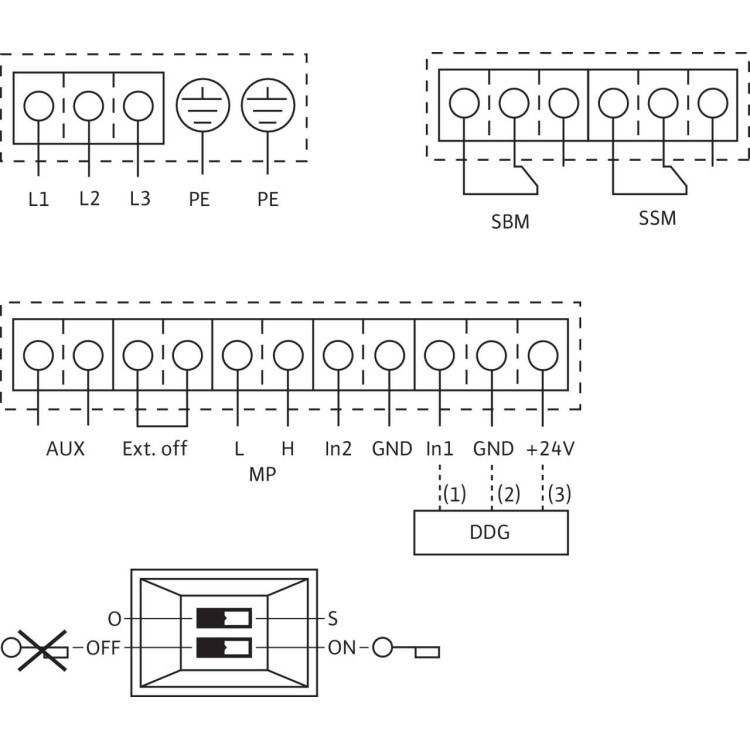

Внешнее управление

  • Управляющий вход «Выкл. по приоритету»
  • Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
  • Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления



Сигнализация и индикация

  • Обобщенная сигнализация неисправности SSM
  • Обобщенная сигнализация рабочего состояния SBM



Обмен данными

  • Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
  • Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием



Функции защиты

  • Полная защита электродвигателя со встроенной электронной системой отключения
  • Блокировка доступа



Система управления сдвоенными насосами (2 одинарных насоса; применение только с разветвленными трубопроводами)

  • Режим работы «основной/резервный» (автоматическое переключение при неисправности)
  • Основной/резервный режим работы, смена насосов через 24 часа
  • Режим параллельной работы двух насосов

Комплект поставки

  • Насос
  • Инструкция по монтажу и эксплуатации

Расшифровка наименования

Пример

BL-E 40/160-5,5/2-R1

BL-E

Блочный насос с электронным регулированием

40

Номинальный диаметр DN подсоединения к трубопроводу (напорный патрубок)

160

Номинальный диаметр рабочего колеса в мм

5,5

Номинальная мощность электродвигателя Р2, кВт

2

Число полюсов

-R1

Исполнение без дифференциального датчика давления

Технические характеристики

  • Допустимый диапазон температур перекачиваемой жидкости от -20° C до +140° C
  • Подключение к сети
    • 3~440 В -5/±10 %, 50/60 Гц
    • 3~400 В ±10 %, 50/60 Гц
    • 3~380 В -5/±10 %, 50/60 Гц
  • Класс защиты IP55
  • Номинальный диаметр от DN 32 до DN 125
  • Макс. рабочее давление 16 бар (120 °C)

Материалы

  • Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опционально: Чугун с шаровидным графитом EN-GJS-400-18-LT
  • Рабочее колесо: Стандартное исполнение: EN-GJL-200; опционально: Бронза CuSn 10
  • Вал: 1.4122
  • Торцевое уплотнение: AQEGG, другие торцевые уплотнения по запросу

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:

  • Торцевое уплотнение
  • Фланцевое соединение со штуцером для замера давления R 1/8
  • Фонарь
  • Муфта
  • Привод со встроенной электронной системой регулирования частоты вращения

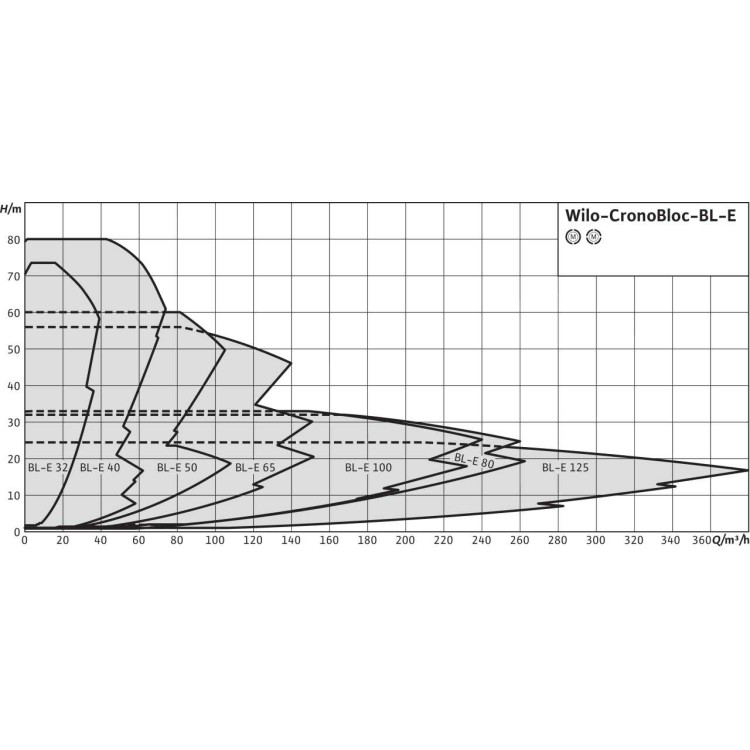

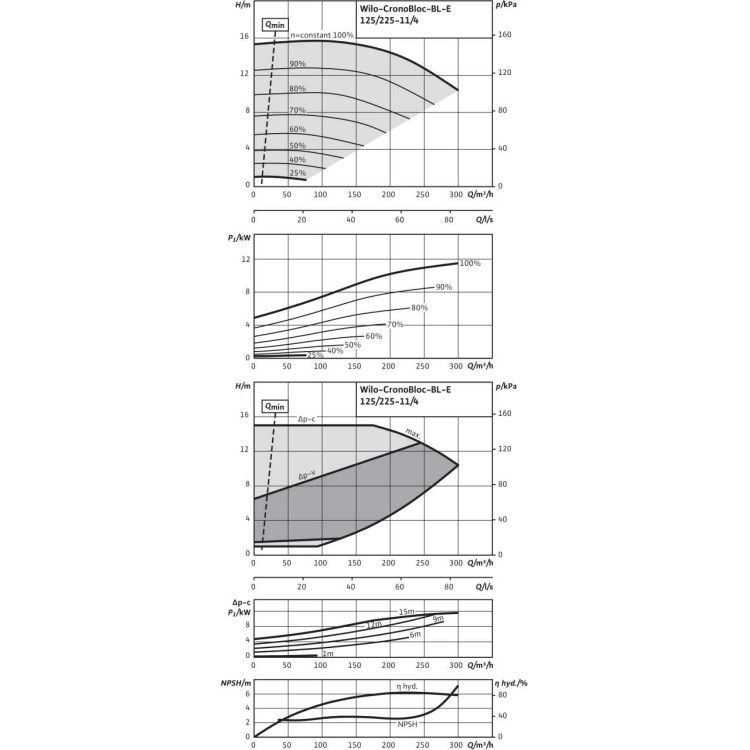

Характеристики

Информация о размещении заказа
Артикульный номер 2189974
Изделие Wilo
Масса нетто прибл. кг 290 kg
Обозначение изделия CronoBloc-BL-E 125/225-11/4
Данные электродвигателя
Защита электродвигателя интегрировано
Класс защиты мотора IP55
Класс нагревостойкости изоляции F
Класс эффективности электродвигателя IE4
Номинальная мощность Р2 P2 11000.0 W
Номинальная мощность электродвигателя P2 11.00 kW
Номинальная частота вращения n 1450 rpm
Номинальный ток IN 19.00 A
Подключение к сети, В/Гц 3~440 V, 50 Hz
Помехозащищенность EN 61800-3
Создаваемые помехи EN 61800-3
Частота вращения макс. nmax 1450 rpm
Эксплуатационные параметры
Индекс минимальной эффективности (MEI) 0.4
Максимальное рабочее давление PN, бар 16 bar
Перекачиваемая жидкость Water
Гидравлические характеристики
Индекс минимальной эффективности (MEI) 0.4
Макс. температура окружающей среды T 40 °C
Макс. температура перекачиваемой жидкости T 140 °C
Максимальное рабочее давление p 16 bar
Мин. температура перекачиваемой жидкости T -20 °C
Температура окружающей среды мин. T 0 °C
Установочные размеры
Присоединение к трубопроводу на стороне всасывания RPS DN 150
Присоединение к трубопроводу с напорной стороны RPD DN 125
Материалы
Вал 1.4122, X39CrMo17-1
Уплотнение вала AQ1EGG
Фонарь 5.1301, EN-GJL-250
Корпус насоса
Рабочее колесо 5.1300, EN-GJL-200
