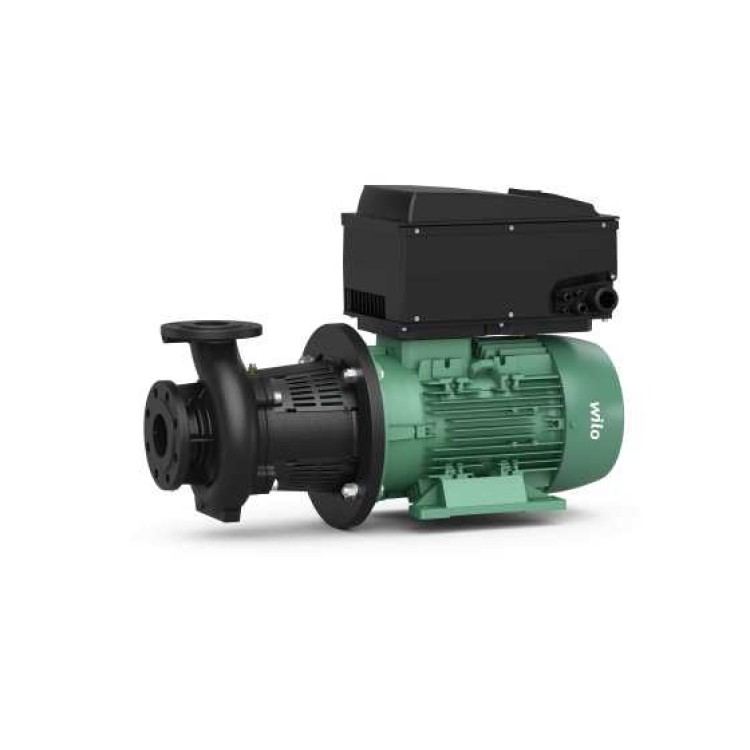

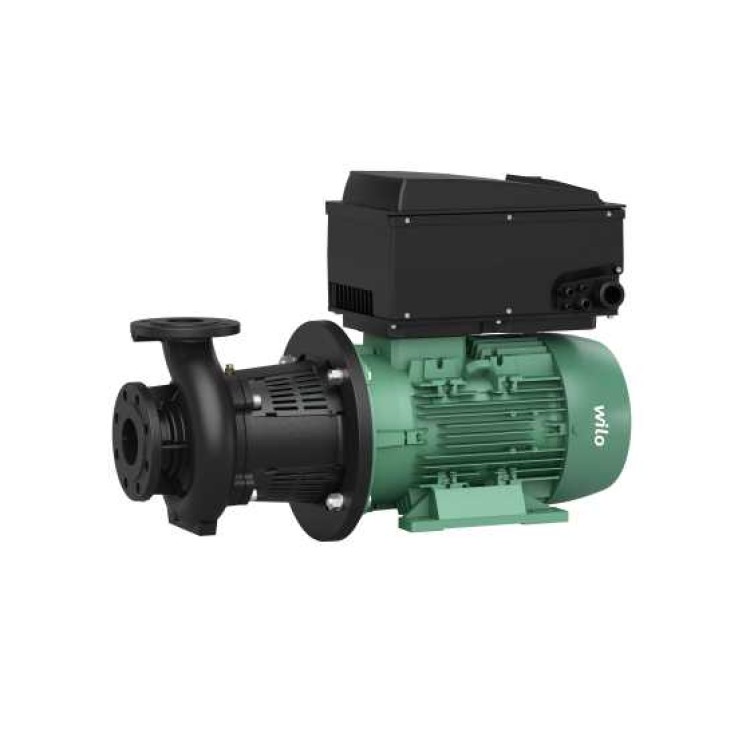

Блочный насос Wilo BL-E100/270-15/4

Одноступенчатый центробежный насос с сухим ротором блочного типа для установки на фундаменте со встроенным частотным преобразователем для электронного регулирования в т. ч. постоянного или изменяемого перепада давления (Δp-c/ Δp-v). Устройство CronoBloc-BL-E предназначено для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Конструкция

• Одноступенчатый низконапорный центробежный насос

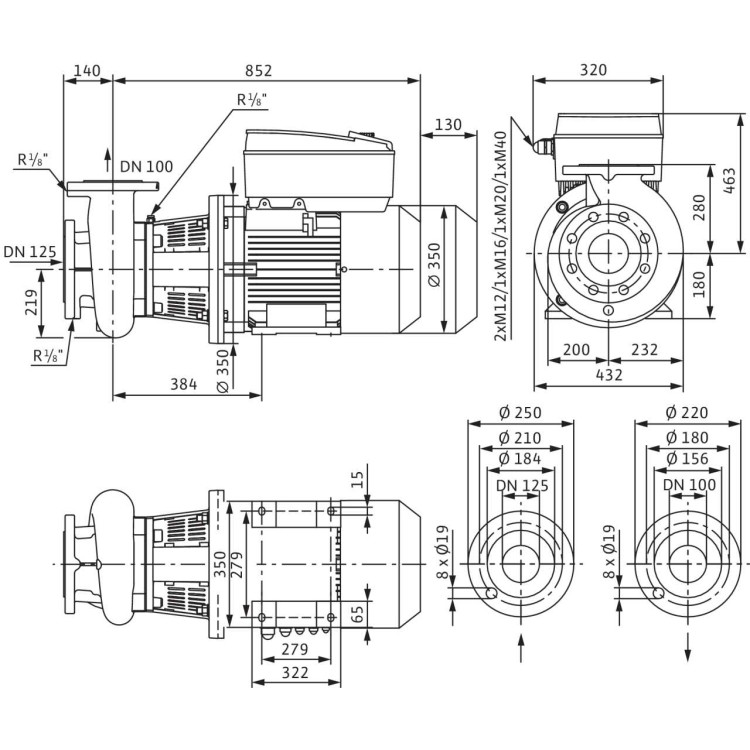

• Спиральный корпус блочного типа с размерами фланцев и корпуса согласно DIN EN 733, а также фланцами PN 16 согласно EN 1092-2
• Блочная конструкция с низким уровнем шума и вибрации, соединительным элементом и неподвижно присоединенным унифицированным (стандартным) электродвигателем
• Корпус насоса и соединительный элемент в серийном исполнении с катафоретическим покрытием
• Привинченный опорный цоколь при мощности электродвигателя до 4 кВт, привинченные ножки при мощности электродвигателя от 5,5 кВт
• Сильфонное скользящее торцовое уплотнение, независимое от направления вращения, с принудительной промывкой и рабочее колесо, снижающее кавитацию
• Скользящее торцовое уплотнение для перекачивания воды температурой до 140 °C. Допустимо применение гликолевой примеси температурой макс. +40 °C с объемной долей от 20 до 40 %

Серийное оснащение

Экран насоса для индикации следующих параметров:

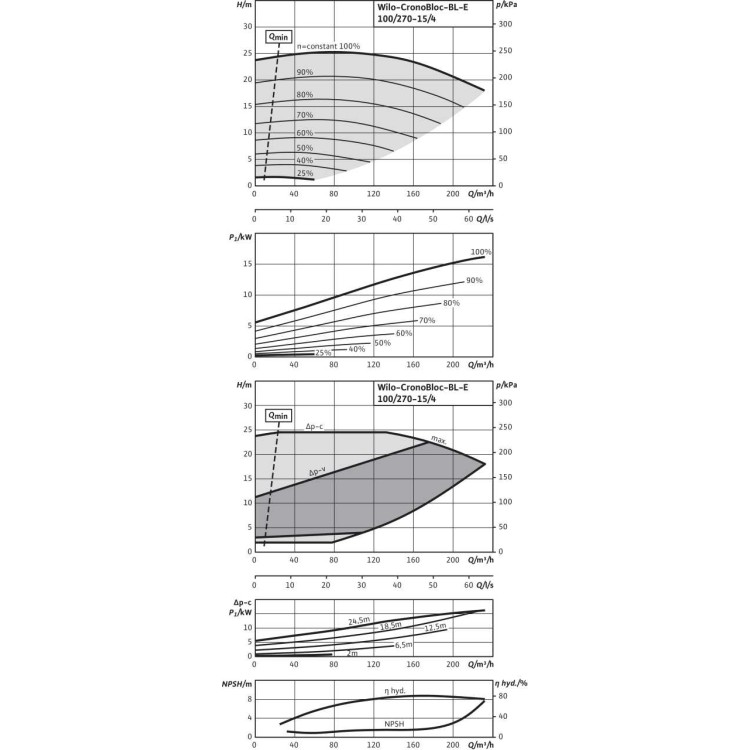

• Способ регулирования Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления)
• заданное значение (напр., перепад давления или частота вращения);
• сообщения об ошибках и предупреждения;
• текущие значения (напр., потребляемая мощность, текущее значение датчика);
• эксплуатационные данные (напр., количество часов работы, расход энергии);
• данные о состоянии (например, состояние реле SSM и SBM);
• данные об устройстве (напр., название насоса);
• Режим работы (только для разветвленных трубопроводов: основной/резервный режим работы, режим совместной работы двух насосов)

Однокнопочная панель управления для следующих функций:

• Насос Вкл./Выкл.
• Установка заданного значения или числа оборотов
• Выбор режима работы и способа регулирования
• конфигурация рабочих параметров;
• Квитирование ошибок

Дополнительные функции

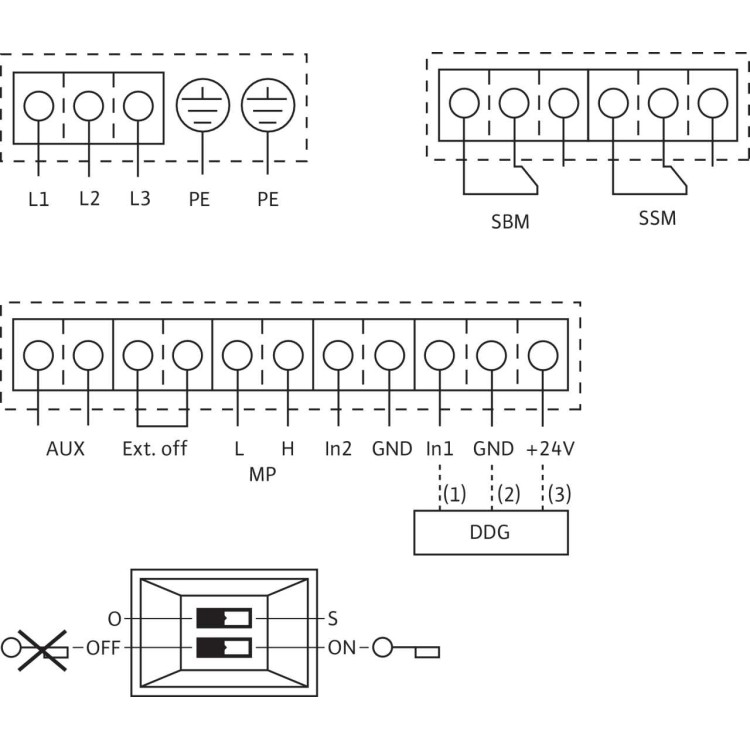

• Интерфейсы: управляющий вход «Выкл. по приоритету», аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для ​режима управления (DDC) или дистанционного регулирования заданных значений, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-монитором/IR-картой памяти Wilo, разъем для IF-модуля Wilo для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности
• Трехфазный электродвигатель с частотным преобразователем
• Встроенная система управления сдвоенными насосами
• Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
• В серийном исполнении отверстия в корпусе электродвигателя для слива конденсата (при поставке отверстия закрыты)
• различные режимы работы для систем отопления (HV) или кондиционирования (AC);
• Блокировка доступа к насосу
• различные панели управления: стандартная/обслуживание

Принадлежности

• Опорные блоки для крепления на фундаменте
• IR-монитор;
• IR-модуль;
• IF-модуль PLR
• IF-модуль LON
• IF-модуль Modbus
• IF-модуль BACnet;
• IF-модуль CAN
• Системы регулирования VR-HVAC/CCe-HVAC/SCe-HVAC
• Комплекты дифференциальных датчиков давления (DDG) 0-10 В для насосов в исполнении ...–R1
